Long Neck Ball Nose End Mills-NB2

一般切削用

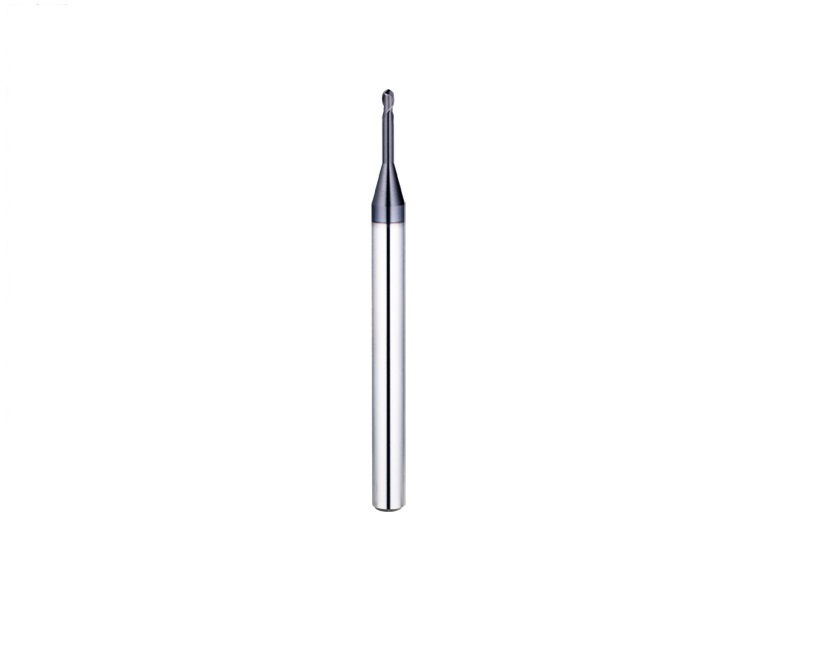

Long Neck Ball Nose End Mills

NB2

規格數據

Model No.	Diameter	Flute Length	Neck Dia	Effective Length	O.A.L	Shank Dia
NB2-0502	R0.25	0.7	0.46	2	50	4
NB2-0504	R0.25	0.7	0.46	4	50	4
NB2-0506	R0.25	0.7	0.46	6	50	4
NB2-0604	R0.3	0.8	0.56	4	50	4
NB2-0606	R0.3	0.8	0.56	6	50	4
NB2-0806	R0.4	1	0.76	6	50	4
NB2-0808	R0.4	1	0.76	8	50	4
NB2-1004	R0.5	1.5	0.95	4	50	4
NB2-1006	R0.5	1.5	0.95	6	50	4
NB2-1008	R0.5	1.5	0.95	8	50	4
NB2-1010	R0.5	1.5	0.95	10	50	4
NB2-1012	R0.5	1.5	0.95	12	50	4
NB2-1208	R0.6	1.8	1.15	8	50	4
NB2-1210	R0.6	1.8	1.15	10	50	4
NB2-1212	R0.6	1.8	1.15	12	50	4
NB2-1508	R0.75	2	1.45	8	50	4
NB2-1510	R0.75	2	1.45	10	50	4
NB2-1512	R0.75	2	1.45	12	50	4
NB2-1516	R0.75	2	1.45	16	50	4
NB2-1520	R0.75	2	1.45	20	50	4
NB2-1608	R0.8	2.4	1.54	8	50	4
NB2-1610	R0.8	2.4	1.54	10	50	4
NB2-1612	R0.8	2.4	1.54	12	50	4
NB2-1616	R0.8	2.4	1.54	16	50	4
NB2-2006	R1.0	3	1.92	6	50	4
NB2-2008	R1.0	3	1.92	8	50	4
NB2-2010	R1.0	3	1.92	10	50	4
NB2-2012	R1.0	3	1.92	12	50	4
NB2-2016	R1.0	3	1.92	16	50	4
NB2-2020	R1.0	3	1.92	20	50	4
NB2-3008	R1.5	4	2.90	8	50	4
NB2-30086	R1.5	4	2.90	8	50	6
NB2-3010	R1.5	4	2.90	10	50	4
NB2-30106	R1.5	4	2.90	10	50	6
NB2-3012	R1.5	4	2.90	12	50	4
NB2-30126	R1.5	4	2.90	12	50	6
NB2-30166	R1.5	4	2.90	16	50	6
NB2-30206	R1.5	4	2.90	20	60	6
NB2-30256	R1.5	4	2.90	25	60	6
NB2-4010	R2.0	5	3.90	10	50	6
NB2-4012	R2.0	5	3.90	12	60	6
NB2-4016	R2.0	5	3.90	16	60	6
NB2-4020	R2.0	5	3.90	20	60	6
NB2-4025	R2.0	5	3.90	25	75	6
NB2-4030	R2.0	5	3.90	30	75	6

Tolerance

unit : mm

Shank(h6)	Shank Tolerance	Diameter	Diamerter Tolerance	Radius Tolerance
4.0	0~-0.008	R0.25~R1.5	0~-0.015	+0.01~-0.01
6.0	0~-0.008	R1.5~R2.0	0~-0.015	+0.01~-0.01
