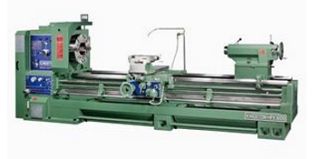

強力車床
Oil Country Lathe
HPX

-主軸孔徑:235mm(9.25")
-床面上最大工作物直徑:870mm(34") / 1,020mm(40")
-主軸端面至尾架頂針間最大距離(mm):2000~7000
-空壓式半自動車牙裝置(選配)
-斜度裝置(選配)
-可裝置雙夾頭之主軸
-四方向快速移動裝置
-液壓煞車

規格數據

產品規格
規格  HPX 2000 HPX 3000 HPX 4000 HPX 5000 HPX 6000 HPX 7000 HPX 8000
主要尺寸
床面上最大工作物直徑 870 mm   /  1020 mm
鞍面上最大工作物直徑 638 mm   /  788 mm
地面至主軸中心之高度 1235 mm /  1310 mm
兩心間最大距離 2032 mm 3048 mm 4064 mm 5080 mm 6096 mm 7036 mm 8000 mm
頭架
主軸孔徑 235 mm
主軸 前端 A2-15
主軸速度變換數 16
主軸速度變換範圍 9-600 rpm
齒輪箱
押送變換數 40 種
押送範圍
(主軸每迴轉) 縱
英制(inch / rev) 0.0024 - 0.0337
公制(mm / rev) 0.064 - 0.891
押送範圍
(主軸每迴轉) 橫
縱送之 1/2
螺紋車削
螺紋直徑及螺距 48 mm, 2 TPI (P= 12 mm)
螺紋切削範圍 (英制) 1 to 28 TPI - 50 種
螺紋切削範圍 (公制) 1 to 28 mm - 41 種
螺紋切削範圍 (模數) 0.5 ~ 7M - 20 種
螺紋切削範圍 (徑節) 4 ~ 56 D.P - 50 種
鞍架與刀架
刀架最大移動量 240 mm
橫送台最大移動量 540 mm
尾架
尾軸直徑 130 mm
尾軸最大移動量 300 mm
尾軸中心孔斜度 MT No. 6
床台
床面寬度 560 mm
主動馬達
主動馬達 30 HP
佔用面積
佔用面積 長 x 寬  4900 x 2100 5920 x 2100 6952 x 2100 7922 x 2100 9042 x 2100 10000 x 2100 110000 x 2100
重量
淨重 (公斤) 6400 7100 8250 8950 8650 9350 10050
