產品介紹

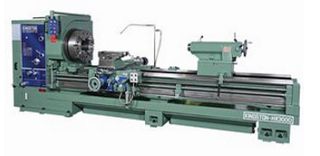

強力車床
Oil Country Lathe
HK

-主軸孔徑:320mm
-床面上最大工作物直徑:760mm / 870mm
-主軸端面至尾架頂針間最大距離:2000~7000mm
-空壓式半自動車牙裝置(選配)
-斜度裝置(選配)
-可裝置雙夾頭之主軸
-四方向快速移動裝置
-液壓煞車

規格數據

產品規格
規格  HK 2000 HK 3000 HK 4000 HK 5000 HK 6000 HK 7000
主要尺寸
床面上最大工作物直徑 760 mm   /  870 mm
鞍面上最大工作物直徑 520 mm   /  638 mm
地面至主軸中心之高度 1180 mm /  1235 mm
兩心間最大距離 2032 mm 3048 mm 4064 mm 5080 mm 6096 mm 7036 mm
頭架
主軸孔徑 320 mm
主軸 前端 A2-20
主軸速度變換數 16
主軸速度變換範圍 5-300 rpm
齒輪箱
押送變換數 40 種
押送範圍
(主軸每迴轉) 縱
英制(inch / rev) 0.0024 - 0.0337
公制(mm / rev) 0.064 - 0.891
押送範圍
(主軸每迴轉) 橫
縱送之 1/2
螺紋車削
螺紋直徑及螺距 48 mm, 2 TPI (P= 12 mm)
螺紋切削範圍 (英制) 1 to 28 TPI - 50 種
螺紋切削範圍 (公制) 1 to 28 mm - 41 種
螺紋切削範圍 (模數) 0.5 ~ 7M - 20 種
螺紋切削範圍 (徑節) 4 ~ 56 D.P - 50 種
鞍架與刀架
刀架最大移動量 240 mm
橫送台最大移動量 540 mm
尾架
尾軸直徑 130 mm
尾軸最大移動量 300 mm
尾軸中心孔斜度 MT No. 6
床台
床面寬度 560 mm
主動馬達
主動馬達 20 HP 6 pole
佔用面積
佔用面積 長 x 寬  4900 x 2100 5920 x 2100 6952 x 2100 7922 x 2100 9042 x 2100 10000 x 2100
重量
淨重 (公斤) 7300 8000 8700 9400 10100 10800
