產品介紹

鑽孔/攻牙主軸頭

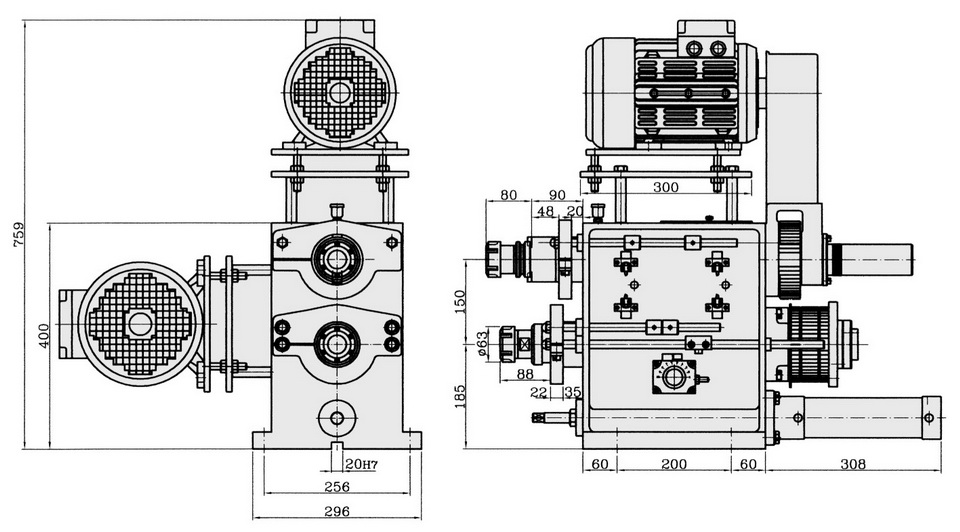

FTD77-130-80
FTD77-130-80

鑽孔攻牙主軸頭FTD77-130鑽孔主軸頭
• 油壓動力系統
• 容許迴轉速 2,000rpm
• 總行程 130mm
• 鑽孔能力 Ø25(Mild Steel)

FTD77-80攻牙主軸頭
• 攻牙能力:M30(Mild Steel)
• 總行程 80mm
• 加工螺紋導程範圍0.7mm~2.5mm

規格數據

產品規格
FTD77-130 鑽孔主軸頭規格
使用油壓 20~35 kg/cm2
鑽孔能力 Ø25(S45C)
流量控制閥 FCC-G02-4
容許迴轉速 2,000 rpm
總行程 130mm
油壓缸直徑 Ø 63
FTD77-80 攻牙主軸頭規格
攻牙能力 M30 (S45C)
總行程 80mm
加工螺紋導程範圍 0.7mm ~ 2.5mm
螺紋樣規潤滑 黃油
傳動輪方式 (a.)A2-DP Ø 141 (b.)HTD-8YU-58T
(c.)RS40-2列-35T
消耗品
FTD77-130 鑽孔主軸頭耗品
主軸軸承 32008x1 , 6008Zx1, 32007x1, 6007Zx1
皮帶輪軸承 6013Zx1, 51213x1
前蓋油封 DH-80x1, P-80x1
後蓋油封 G-65x1, 接近x4
FTD77-80 攻牙主軸頭耗品
主軸軸承 6909ZZx2, 6008Zx1
皮帶輪軸承 6010Zx2, 6010VVx1
主軸油封 TC80-105-13, MR20x1.0P-1
