常規車床
CS高速精密車床
CS
•高品質米漢納鑄鐵分量來。
•從倒V形脊擴展15毫米，以防止鐵屑刮到導螺桿上。
•高剛性的一體式基礎鑄鐵。
•超載裝置，以確保操作時的安全性。
•主軸由三點精密軸承支撐。
•隨附完全通用的INCH / METRIC齒輪箱，沒有三向 齒輪。
•床導軌經過硬化處理，精密打磨並塗有TURCITE-B。

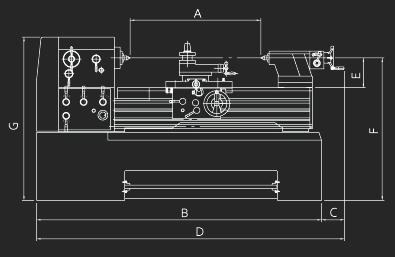

規格數據
| 尺寸 | 一種 | 乙 | C | d | E | F | G |
| CS-460 | -- | -- | -- | -- | 240 | 1110 | 1280 |
| CS-560 | -- | -- | -- | -- | 290 | 1160 | 1330 |
| CS-600 | -- | -- | -- | -- | 340 | 1210 | 1380 |
| CS-1000G | 1000 | 2200 | 80 | 2280 | -- | -- | -- |
| CS-1600G | 1600 | 2800 | 80 | 2880 | -- | -- | -- |
| CS-2200G | 2200 | 3410 | 80 | 3490 | -- | -- | -- |
規格化
| 模型 | CS-460 / 560/660 | |||||||
| 搖擺 | ||||||||
| 容量 | 在床上搖擺 | 460毫米 | 560毫米 | 660毫米 | ||||
| 十字滑軌 | 260毫米 | 360毫米 | 460毫米 | |||||
| 擺動間隙 | 680毫米 | 780毫米 | 880毫米 | |||||
| 中心之間的距離 | 1000毫米 | 1600毫米 | 2200毫米 | |||||
| 中心高度（在床上） | 230毫米 | 280毫米 | 330毫米 | |||||
| 頭枕 | 主軸鼻 | A2-6或D1-6 / A2-8或D1-8 | ||||||
| 主軸孔 | 58mm / 82mm（可選） | |||||||
| 主軸轉速 | 12個步驟 | |||||||
| Rangeof主軸轉速 | 36,52,80,110,125,175,260,360,650,950,1400,2000rpm | |||||||
| 25,40,55,75,90,130,190,270,470,720,1020,1500rpm-（82mm主軸孔） | ||||||||
| 資料線 | 導螺桿 | 35毫米 | ||||||
| 提要更改次數 | 32 | |||||||
| 縱向進給范圍 | 0.04〜1.0毫米（0.0015〜0.04） | |||||||
| 交叉進給范圍 | 0.04〜1.0毫米（0.0015〜0.04） | |||||||
| 英制螺紋 | 45種2〜72 TPI | |||||||
| 公制螺紋 | 41種0.2〜14 | |||||||
| DP編號/範圍 | 21種D.P8〜44 | |||||||
| 模塊間距號/範圍 | 18種M0.3〜3.5 | |||||||
| 工具滑道 | 十字滑行 | 260毫米 | ||||||
| 複合休息旅行 | 127毫米 | |||||||
| 尾巴 | 鵝毛筆旅行 | 150毫米 | ||||||
| 套筒直徑 | CS-560 / 660為65mm / 75mm | |||||||
| 中心錐度 | 適用於CS-560 / 660的MT＃4 / MT＃5 | |||||||
| 發動機 | 主馬達 | 7.5HP / 10HP（可選） | ||||||
| 床寬 | 336毫米 | |||||||
| 機器尺寸 | 長度 | 2200毫米 | 2800毫米 | 3410毫米 | ||||
| 寬度 | 950毫米 | 950毫米 | 950毫米 | |||||
| 高度 | 1280毫米 | 1330毫米 | 1380毫米 | |||||
| 包裝尺寸 | 長度 | 2300毫米 | 2900毫米 | 3510毫米 | ||||
| 寬度 | 970毫米 | 970毫米 | 970毫米 | |||||
| 高度 | 1480毫米 | 1530毫米 | 1580毫米 | |||||
| 西北 | 1800,2000,2250 / | 1820/2020/2270 | 1850/2050/2310 | |||||
| 18,502,050.23 | 1870/2070/2320 | 1900/2100/2360 | ||||||
| （Ø82毫米） | （Ø82毫米） | （Ø82毫米） | ||||||
| 毛重 | 184,520,602,330 | 1865,2080,2350 / | 1895,2110,2400 / | |||||
| 190,021,102,380 | 1920/2130/2400 | 195,021,602,450 | ||||||
| （Ø82毫米） | （Ø82毫米） | （Ø82毫米） | ||||||
