產品介紹

二合一材料整平機系列

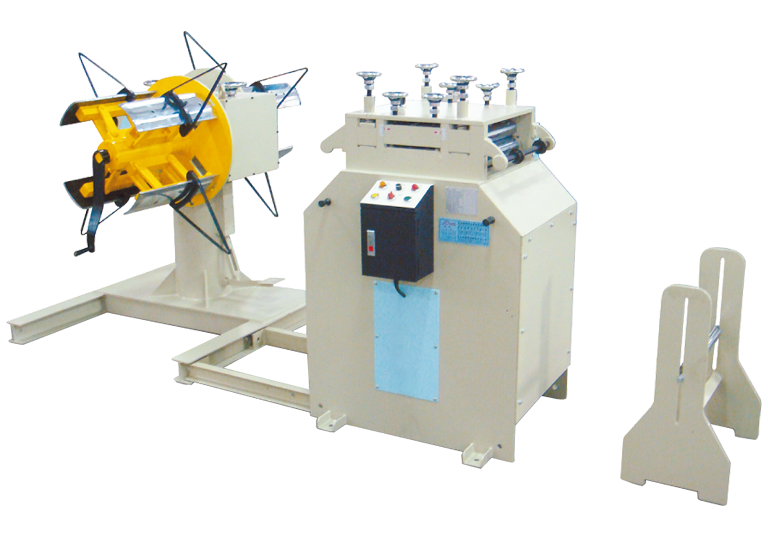

TL,TLA型雙頭材料整平機
TL,TLA

● 採用簡單的分離式電控箱操作,易於機台操作。
● 本機可選用變頻器可減少料面因啟動而造成的材料表面刮傷,降低損壞率。
● 可依照客戶特別要求設計加裝壓料機械手臂、油壓擴張裝置...等,以增加工作效率及提高安全性。

規格數據

特點

  • 高效率
  • 穩定度高

TL 系列

型式 TL-200 TL-300 TL-400 TL-500 TL-600 TL-700 TL-800 TL-900 TL-1000
材料寬度 (mm) 200 300 400 500 600 700 800 900 1000
材料厚度 (mm) 0.5 ~ 1.6
入料上滾輪 (mm) 60 x 2 pcs
入料下滾輪 (mm) 80 x 2 pcs
整平滾輪 (mm) 50 x 7 pcs 50 x 7 pcs 50 x 7 pcs 50 x 7 pcs 50 x 7 pcs 60 x 7 pcs 60 x 7 pcs 60 x 7 pcs 60 x 7 pcs
整平馬達 (HP) 1 1 1 2 2 3 3 5 5

材料架

材料寬度 (mm) 200 300 400 500 600 700 800 900 1000
料架荷重 (kg) 1000 1000 1500 2000 2000 3000 3000 5000 5000
材料內徑 (mm) Ø450 ~ 520 (選購 : Ø300 ~ 520) Ø450 ~ 520 Ø480 ~ 520
材料外徑 (mm) 1200 或 1500
擴張方式 手搖式或油壓式 油壓式
料架馬達 - 選配 (HP) 1/2 1/2 1 1 1 2 2 3 3
料架變頻 - 選配 (kW) 0.75 0.75 0.75 0.75 1.5 1.5 2.2 2.2 3.7

本目錄中所有規格、尺寸和設計特性如有更改,恕不另行通知。

標準附件

  • 接觸式感應支架。
  • 拖料架。
  • A字型擋料架。

特殊附件

  • 整平機微調裝置。
  • 整平機變頻器。
  • 材料架動力系統。
  • 材料架變頻器。
  • 材料架油壓擴張裝置。
  • 壓料機械手臂。
  • 固定式擋料架。
  • 超音波自我控速系統。
  • 光電感應裝置。
  • 入料台車。
