產品介紹

四面高精密材料整平系列

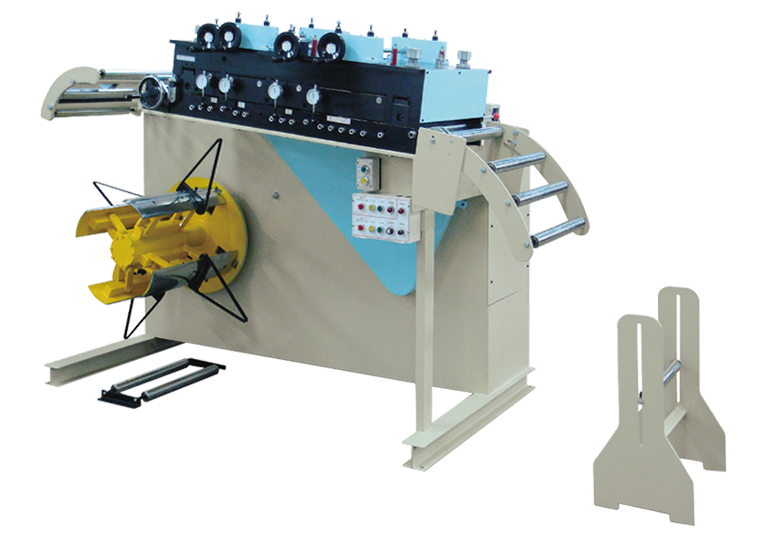

二合一四面高精密材料整平機
GSF, GMF, GWF, GOF, GLF

‧ 此機台設計榮獲台灣及中國之專利。材料架&整平機合而為一,節省場地空間。‧ 此機台採用四面整平方式,材料內外徑無須調整外,還可以整平材料左右向,可提升材料整平精度及穩定性。
‧ 整平頭採氣壓可掀式擦拭方便且操作容易,可確保及提升產品品質。可依照客戶‧ ‧ 特別要求設計加裝壓料機械手臂、油壓擴張裝置...等,以增加工作效率及提高安全性。

規格數據

配件特色

整平頭掀開裝置。

開啟此裝置方便滾輪擦拭保養

特點

獨一無二的二合一四面高精密整平機系列,針對薄料所做設計可整橫向與縱向彎曲。

  • 整平度高
  •
  • 高效率
  •
  • 精確性
  •
  • 節省空間
  • 穩定度高
  •
  • 精密度高
  •
  • 整平頭掀開裝置

一般整平機整平是整平縱向❨前後向❩的但是這台設備可以整平橫向❨左右向❩,更細節資訊請參考以下圖示



四面滾輪排列示意圖

GSF 系列

型式 GSF-150 GSF-200 GSF-300 GSF-400
材料寬度 (mm) 150 200 300 400
材料厚度 (mm) 0.1 ~ 0.6
整平滾輪 (mm) 20 x 32 pcs 20 x 32 pcs 20 x 32 pcs 20 x 32 pcs
整平馬達 (HP) 1 1 2 2
整平變頻 (kW) 1.5 1.5 2.2 2.2

材料架

材料寬度 (mm) 150 200 300 400 500 600
料架荷重 (kg) 1000 1000 1000 1500 2000 3000
材料內徑 (mm) Ø450 ~ 520 (選配 : Ø300 ~ 520) Ø450 ~ 520
材料外徑 (mm) 1200 or 1500
擴張方式 手搖式或油壓式
料架馬達 (HP) 1/2 1/2 1/2 1 1 2
料架變頻 (kW) 0.75 0.75 0.75 1.5 1.5 2.2

標準附件

  • 整平頭掀開裝置
  • 手搖式入料導料裝置。
  • 雙動力及雙變頻裝置。
  • 二點式微調裝置6組(附百分錶)。
  • 落地式感應裝置。
  • A字型擋料架。

特殊附件

  • 油壓擴張裝置。
  • 壓料手臂。
  • 固定式擋料架。
  • 超音波自我控速系統。
  • 光電感應裝置。
  • 入料台車。
