齒輪減速機

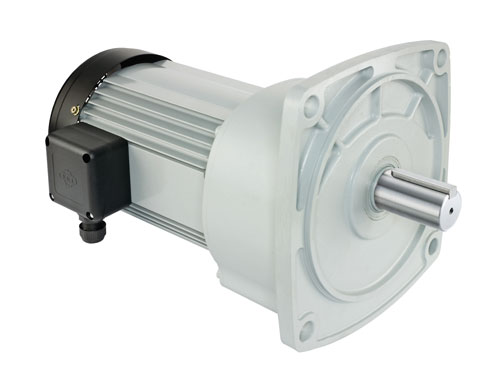

立式馬達齒輪減速機
GFM 系列

規格數據

  • 產品敘述

馬達型兩段式分解零件圖

編號 名稱
1 GL型本體
1-1 GF型本體
2 入力蓋
3 出力軸
4 A齒輪
5 B齒輪
6 E齒輪
7 F齒輪
8 三片式軸承
9 自潤軸承
10 固定梢
11 油封
12 軸承
13 軸承
14 軸承
15 O型環
16 油封
17 軸承
18 軸承
19 馬達轉子
20 馬達定子
21 馬達中框
22 後蓋
23 風扇葉片
24 馬達風蓋
25 固定鍵
26 內六角螺絲
27 十字螺絲
28 內六角螺絲



馬達型三段式分解零件圖



編號 名稱
1 GL型本體
1-1 GF型本體
2 入力蓋
3 出力軸
4 A齒輪
5 B齒輪
6 C齒輪
7 D齒輪
8 E齒輪
9 F齒輪
10 三片式軸承
11 自潤軸承
12 固定梢
13 油封
14 軸承
15 軸承
16 軸承
17 軸承
18 軸承
19 油封
20 軸承
21 軸承
22 O型環
23 馬達轉子
24 馬達定子
25 馬達中框
26 後蓋
27 風扇葉片
28 馬達風蓋
29 固定鍵
30 內六角螺絲
31 十字螺絲
32 內六角螺絲



  • 產品規格

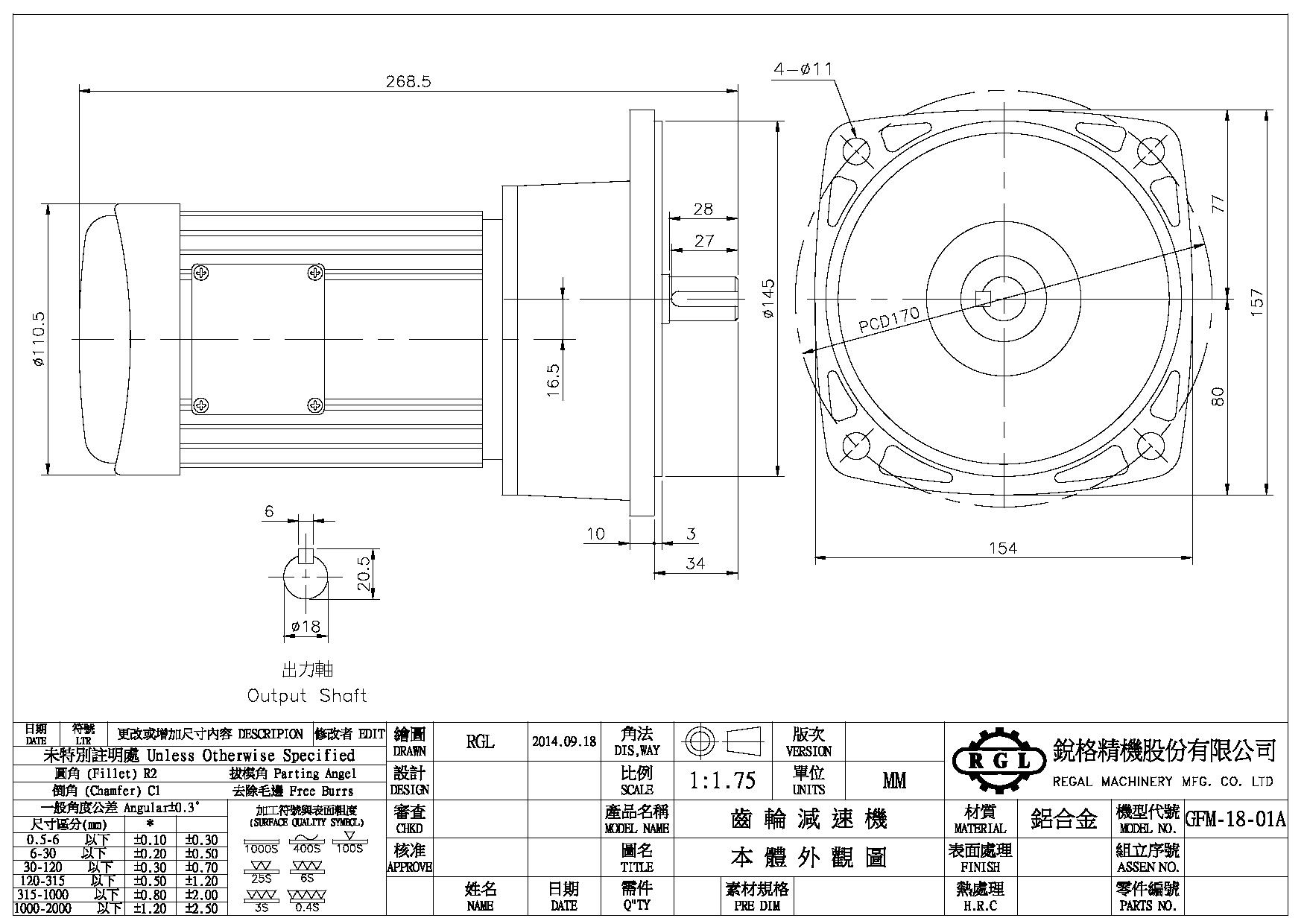

型號 LL A B C D1 D2 D E F G K I J
GF-18M
GF-22M		 286.5
285		 10
12		 34
45.5		 3
4		 80
89		 77
82.5		 157
171.5		 154
164		 11
11		 145
148		 16.5
19		 170
185		 111
111
GF-18M
GF-22M
GF-28M		 288
312.5
330		 10
12
15		 34
45.5
50		 3
4
4		 80
89
105.5		 77
82.5
93		 157
171.5
198.5		 154
164
186		 11
11
11		 145
148
170		 16.5
19
23.5		 170
185
215		 142
142
142
GF-22M
GF-28M
GF-32M		 317.5
335
353.5		 12
15
15		 45.5
50
61		 4
4
4		 89
105.5
126.5		 82.5
93
107.5		 171.5
198.5
234		 164
186
215		 11
11
13		 148
170
148		 19
23.5
28.5		 185
215
250		 157
157
157
GF-28M
GF-32M
GF-40M		 358
378.5
425.5		 15
15
18		 50
61
72		 4
4
5		 105.5
126.5
149		 93
107.5
135		 198.5
234
284		 186
215
270		 11
13
15		 170
180
230		 23.5
28.5
34		 215
250
310		 175
175
175
GF-32M
GF-40M
GF-50M		 421
484.5
507		 15
18
25		 61
72
83		 4
5
5		 126.5
149
173.5		 107.5
135
150		 234
284
323.5		 215
270
300		 13
15
22		 180
230
270		 28.5
34
40		 250
310
360		 196
196
196
GF-40M
GF-50M		 484.5
541		 18
25		 72
83		 5
5		 149
173.5		 135
150		 284
323.5		 270
300		 15
22		 230
270		 34
40		 310
360		 196
196
GF-50M 544 25 83 5 173.5 150 323.5 300 22 270 40 360 234



型號 比數 馬力 出力軸
T U V W X
GF-18M
GF-22M		 5~50
60~200		 1/8
0.1KW		 28
38		 27
35		 18
22		 6
6		 20.5
24.6
GF-18M
GF-22M
GF-28M		 5~30
30~200
120~200		 1/4
0.2KW		 28
38
43		 27
35
40		 18
22
28		 6
6
8		 20.5
24.6
31.4
GF-22M
GF-28M
GF-32M		 5~25
30~100
120~200		 1/2
0.4KW		 38
43
53		 35
40
50		 22
28
32		 6
8
10		 24.6
31.4
35.2
GF-28M
GF-32M
GF-40M		 5~25
30~100
120~200		 1
0.75KW		 43
53
63		 40
50
58		 28
32
40		 8
10
12		 31.4
35.2
43
GF-32M
GF-40M
GF-50M		 5~25
30~100
120~200		 2
1.5KW		 53
63
75		 50
58
70		 32
40
50		 10
12
14		 35.2
43
53.5
GF-40M
GF-50M		 5~25
30~100		 3
2.2KW		 63
75		 58
70		 40
50		 12
14		 43
53.5
GF-50M 5~25 5
3.7KW		 75 70 50 14 53.5
