產品介紹

ER 筒夾
ER筒夾
ER-11, ER-16, ER-20, ER-25, ER-32, ER-40

產品特點
● 材質 : SUJ2。(高碳軸承鋼:在熱處理後,具有堅韌的硬度與韌性,更好的耐磨耗性,且彈性佳使用壽命更長)。
● 硬度 : HRC46°。
● 表面粗糙度 : RZ2.5以內。
● ER8的夾持範圍為 : 0.5mm ; ER11、16、20、25、32、40的夾持範圍為 : 1mm。
● 孔徑2.5mm以下的收縮範圍為 : 1mm,10mm以上的收縮範圍為 : 2mm。
● 同心度按DIN標準規範全數檢驗,共計有三種精度等級,普通級0.02mm、A級0.01mm及AA級0.005mm。
● AA級建議配合HSP螺帽使用,其穩定性更好。
● 適用於 : 夾持鑽頭、螺絲攻、銑刀、鉸刀等工具。
● 具有彈性伸縮的功能、應用範圍廣泛、變化性強。
● 歡迎來電詢問;訂購時請告知精度需求等級。

規格數據

產品規格

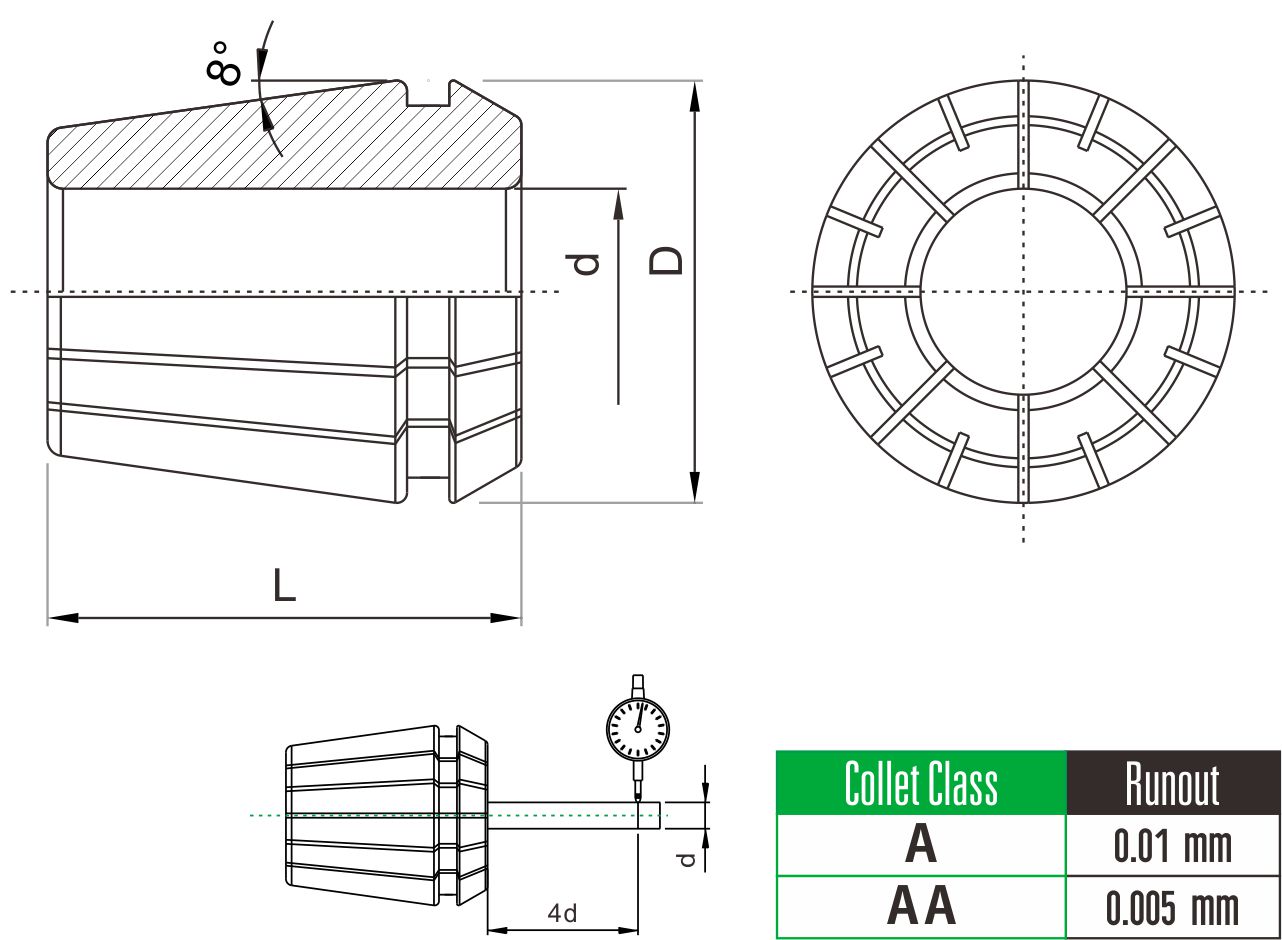

Model No. d D L
ER-11  1 , 1.5 , 2 , 2.5 , 3 , 3.175 , 3.5 , 4 , 4.5 , 5 , 5.5 , 6 , 6.5 , 7 11.5 18.0
ER-16  1 , 1.5 , 2 , 2.5 , 3 , 3.175 , 3.5 , 4 , 4.5 , 5 , 5.5 , 6 , 6.5 , 7 , 7.5 , 8 , 8.5 , 9 , 9.5 , 10  17.0 27.0
ER-20  1 , 1.5 , 2 , 2.5 , 3 , 3.175 , 3.5 , 4 , 4.5 , 5 , 5.5 , 6 , 6.5 , 7 , 7.5 , 8 , 8.5 , 9 , 9.5 , 10 , 10.5 , 11 , 11.5 , 12 , 12.5 , 13 , 13.5 , 14 , 15 , 16 21.0 31.0
ER-25  1 , 1.5 , 2 , 2.5 , 3 , 3.175 , 3.5 , 4 , 4.5 , 5 , 5.5 , 6 , 6.5 , 7 , 7.5 , 8 , 8.5 , 9 , 9.5 , 10 , 10.5 , 11 , 11.5 , 12 , 12.5 , 13 , 13.5 , 14 , 15 , 16 , 16.5 , 17 , 17.5 , 18 , 18.5 , 19 , 19.5 , 20 26.0 34.0
ER-32  2 , 2.5 , 3 , 3.5 , 4 , 4.5 , 5 , 5.5 , 6 , 6.5 , 7 , 7.5 , 8 , 8.5 , 9 , 9.5 , 10 , 10.5 , 11 , 11.5 , 12 , 12.5 , 13 , 13.5 , 14 , 14.5 , 15 , 15.5 , 16 , 16.5 , 17 , 17.5 , 18 , 18.5 , 19 , 19.5 , 20 , 20.5 33.0 40.0
ER-40  2 , 2.5 , 3 , 3.5 , 4 , 4.5 , 5 , 5.5 , 6 , 6.5 , 7 , 7.5 , 8 , 8.5 , 9 , 9.5 , 10 , 10.5 , 11 , 11.5 , 12 , 12.5 , 13 , 13.5 , 14 , 14.5 , 15 , 15.5 , 16 , 16.5 , 17 , 17.5 , 18 , 18.5 , 19 , 19.5 , 20 , 20.5 , 21 , 21.5 , 22 , 22.5 , 23 , 23.5 , 24 , 24.5 , 25 , 25.5 , 26 , 26.5 , 27 , 27.5 , 28 , 28.5 , 29 , 30 , 31 , 32 41.0 46.0
