產品介紹

車削中心
自動排刀式CNC

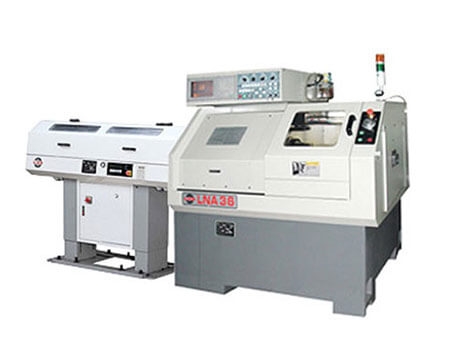

LNA-36、LNA-42

適用於所有生產車間的最佳價值、經濟實惠且精益求精的機器。
圓度和表面精度均在0.009mm以內的高精度加工。
易於與自動棒料送料器、機器人裝載系統或手動裝載作業連接。
再加上緊湊的剛性鑄造框架和實惠的價格,使 LNA36 成為車削加工車間中批量生產的合適機器。然而,使用可選的光學數字標尺進行加工使 LNA36 成為當今車削行業要求 0.009 毫米精度工作的理想機器。更重要的是,它與自動棒材送料器或機器人或設計的手動裝載系統連接的靈活性和可擴展性增強了 LNA36 在這個競爭日益激烈的行業中成為成本節約者。

自動化
為實現自動化,LNA36 可與組合式或臂式機器人連接,節省二次裝卸作業,實現自動化。

快速精密刀具轉塔
堅固耐用的雙向8位刀塔,確保高重複定位精度和剛性。單次分度時間0.35秒,1.3噴嘴連續180°X變化,冷卻液直接噴射到刀尖,快速烹飪,延長刀具壽命。

規格數據

proimages/pro/LNA-36-42-01.jpg

產品規格

模型 LNA36
容量
夾頭容量,直徑(通孔) Ø36 (1.42")
搖擺不定 Ø150 (Ø5.9")
擺動 Ø350 (Ø13.8")
最大限度。車削直徑(三爪動力卡盤) Ø125 (Ø5")
最大限度。轉彎長度 100(4")
主軸
主軸中心高度(約) 1,000(39.4")
主軸鼻端 A2-4
筒夾夾頭型 F42
動力夾頭型 Ø5"
主軸/拉桿通過孔 Ø37(1.46")
主軸驅動
電機功率控制(三菱) 3.7/5.5kw (5/7.5 馬力)
最大限度。主軸轉速 6,500 轉
滑動
橫向行程(X軸) 200mm(8")
縱向滑塊行程(Z軸) 200mm(8")
工具
車刀部分 20 平方毫米
鏜刀接收 Ø25mm(1")
伺服電機
工作進給,X 軸和 Z 軸 0~10,000毫米/分鐘
快速移動,X 軸和 Z 軸 15M/分鐘
進給力,X 軸和 Z 軸(三菱) 4牛米
機器空間、重量和功率要求
外形尺寸(長x寬x高) 1,530 x 1,260 x 1,620 (60.2"x19.6"x63.8")
機器重量 1,260 公斤
液壓油箱容量 30L
液壓泵馬達 0.75kw
冷卻液箱容量 180L
冷卻液泵電機 0.187kw
潤滑能力 2L, 10cc/10min
所需總功率(三菱) 8kVA
