銑車複合

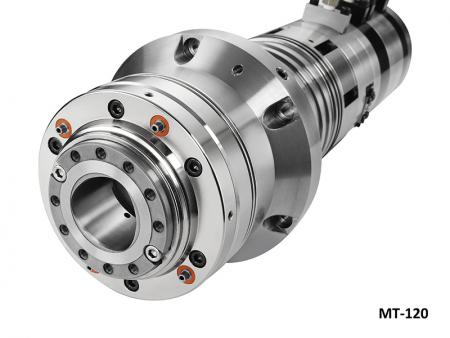

外徑120的銑車複合主軸
MT-120

外徑120的複合式主軸。
外徑120的複合式主軸共有2型,H6-VNTS,刀具規格為HSK63T;C6-VNTS,刀具規格為CAPTO63。

外徑120的銑車複合直結主軸H6-VNTS特性為兩面拘束Capto或HSK-T刀把,優異的抓刀穩定性與車削扭力傳動剛性,能達到更好的加工表面品質。適用於立式加工中心機和CNC車床進行銑車複合加工。

外徑120的銑車複合直結主軸H6-VNTS四瓣爪拉刀,刀具規格可選配HSK63T和CAPTO63,最高轉速可達15000轉。

規格數據

銑車複合規格表
型號 刀具 最高轉速
(RPM)
軸承數目 中央出水 環形噴水 煞車 拉刀方式 前軸承直徑 (MM) 套筒外徑 (MM) 建議適用機型行程
H6-VNTS HSK63A
HSK63T
Capto63
10000
12000
15000
4 選配 標準 選配 四瓣爪 Ø 65 Ø 120 500 ~ 850
直結式銑車複合主軸外觀尺寸表
主軸型號 L L1 L2 L3 L4 L5 L6 L7 D1 D2 D3
(H7)
D4 M1 參考
H6-VNTS 555.5 128 108.5 427.5 358.5 31 114 118.5 165 134 120 42 6-M8 PCD Ø 146 圖一
