產品介紹

直結式主軸

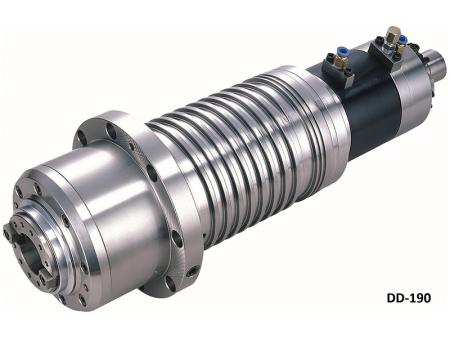

外徑190的直結式主軸
DD-190

外徑190的直結式主軸。
外徑190的直結式主軸共有4型,型號為M5-VMTS、H10-VMTS、M5-NTS和H10-NTS。
M5-VMTS為長鼻型,刀具規格可選配BT50、CAT50、DIN50、和BBT5。
H10-VMTS為長鼻型,刀具規格為HSK100A。
M5-NTS為短鼻型,刀具規格可選配BT50、CAT50、DIN50和BBT50。
H10-NTS為短鼻型,刀具規格為HSK100A。

外徑190的直結式主軸M5-VMTS和M5-NTS特性為高速低噪音,適合各式驅動控制及加工運用。適用於立式M/C、臥式M/C和門型M/C,建議適用機型行程1000以上。

外徑190的直結式主軸M5-VMTS,刀具規格可選配BT50、CAT50、DIN50和BBT50,最高轉速可達8000轉。

外徑190的直結式主軸H10-VMTS,刀具規格為HSK100A,最高轉速可達8000轉。

外徑190的直結式主軸M5-NTS,刀具規格可選配BT50、CAT50、DIN50和BBT50,最高轉速可達8000轉。

外徑190的直結式主軸H10-NTS,刀具規格為HSK100A,最高轉速可達8000轉。

規格數據

a. 油壓缸高硬度電鍍拋光

油壓缸經高硬度電鍍拋光,確保打刀油缸之長使用壽命。

b. 油路塊接管

以油路塊接管路,方便高壓油管之連接。

c. 打刀缸頂退刀量調整機構

專利設計打刀缸頂退刀量調整機構專利設計,模組化油缸,簡易調整維修。

d. 内建近接開關

内建換刀感測近接開關,減少機上換刀位感測器之調整時間及失誤。

直結式規格表
型號 刀具 最高轉速
(RPM)
軸承數目 中央出水 環形噴水 拉刀方式 前軸承直徑 (MM) 套筒外徑 (MM) 建議適用機型行程
M5-VMTS BBT50
BT50
DIN50
CAT50
6000
8000
4 選配 (ST) 四瓣爪 Ø 100 Ø 190 1000以上
H10-VMTS HSK100A
M5-NTS BBT50
BT50
DIN50
CAT50
6000
8000
4 選配 (ST) 四瓣爪 Ø 100 Ø 190 1000以上
H10-NTS HSK100A
直結式外觀尺寸表
主軸型號 L L1 L2 L3 L4 L7 D1 D2 D3 (H7) D4 M1 L5 L6 L8 L9
M5-VMTS 760 200 163 560 497 231.5 246 198 190 70 6-M12 PCD Ø 220 47 160 92 82.5
H10-VMTS
M5-NTS 760 94 64 666 603 274 246 193 190 70 6-M12 PCD Ø 220 47 160 155.5 82.5
H10-NTS
