產品介紹

直結式主軸

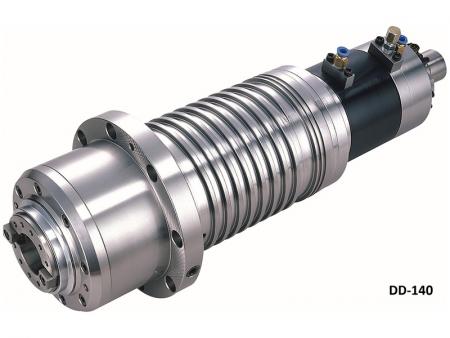

外徑140的直結式主軸
DD-140

外徑140的直結式主軸,為短鼻型。
外徑140的直結式主軸共有1型,型號為M4-HTS,刀具規格可選配BT40、CAT40、DIN40和BBT40。

外徑140的直結式主軸M4-HTS特性為高速低噪音,適合各式驅動控制及加工運用。適用於立式M/C和臥式M/C,建議適用機型行程800~1300。

外徑140的直結式主軸M4-HTS刀具規格可選配BT40、CAT40、DIN40和BBT40,最高轉速可達15000轉。

規格數據

a. 油壓缸高硬度電鍍拋光

油壓缸經高硬度電鍍拋光,確保打刀油缸之長使用壽命。

b. 油路塊接管

以油路塊接管路,方便高壓油管之連接。

c. 打刀缸頂退刀量調整機構

專利設計打刀缸頂退刀量調整機構專利設計,模組化油缸,簡易調整維修。

d. 内建近接開關

内建換刀感測近接開關,減少機上換刀位感測器之調整時間及失誤。



直結式規格表
型號 刀具 最高轉速
(RPM)
軸承數目 中央出水 環形噴水 拉刀方式 前軸承直徑 (MM) 套筒外徑 (MM) 建議適用機型行程
M4-HTS BBT40
BT40
DIN40
CAT40
10000
12000
15000
4 選配 標準 四瓣爪 Ø 65 Ø 140 800 ~ 1300
直結式外觀尺寸表
主軸型號 L L1 L2 L3 L4 L7 D1 D2 D3 (H7) D4 M1 L5 L6 L8 L9
M4-HTS 537.5 65 47.5 472.5 402 238 185 140 140 42 8-M10 PCD Ø 160 35 114 75.5 53.4
