產品介紹

皮帶式主軸

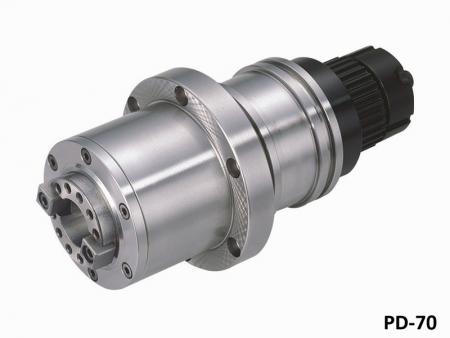

外徑70的皮帶式主軸
PD-70

外徑70的皮帶傳動式主軸。
外徑70的皮帶式主軸共有1型,型號為M25-GPS,刀具規格為ISO25。

a. 高硬度心軸錐孔

多道次均厚高硬度錐孔處理,長期無潛變,錐孔換刀耐磨耗。

b. 長壽命拉刀彈片設計

拉力彈片經正確計算,確保拉刀彈片超長壽命。

c. 全系列冷卻循環溝預留

全系列冷卻循環溝預留,可隨時外加油冷卻。

d. 各單一零件平衡

改善主軸動平衡特性,提升振動性能,減低機台共振效應。

CTS,環噴,浮動拉刀多項選配
可選配CTS,環噴,浮動拉刀多項附加功能。

CTS
CTS
環噴
環噴
浮動拉刀
浮動拉刀

規格數據

a. 高硬度心軸錐孔

多道次均厚高硬度錐孔處理,長期無潛變,錐孔換刀耐磨耗。

b. 長壽命拉刀彈片設計

拉力彈片經正確計算,確保拉刀彈片超長壽命。

c. 全系列冷卻循環溝預留

全系列冷卻循環溝預留,可隨時外加油冷卻。

d. 各單一零件平衡

改善主軸動平衡特性,提升振動性能,減低機台共振效應。

CTS,環噴,浮動拉刀多項選配

可選配CTS,環噴,浮動拉刀多項附加功能。

  • CTS

    CTS

  • 環噴

    環噴

  • 浮動拉刀

    浮動拉刀

皮帶式規格表
型號 刀具 最高轉速
(RPM)
軸承數目 中央出水 (CTS) 環形噴水 (SC) 拉刀方式 前軸承直徑 (MM) 套筒外徑 (MM) 建議適用機型行程
M25-GPS ISO25 10000
12000
15000
2     四瓣爪 Ø 30 Ø 70 450以下
皮帶式外觀尺寸表
主軸型號 L L1 L2 L3 L4 L5 L6 P D1 D2 D3
(H7)
M1 CTS
H1 H2 D4 D5
M25-GPS 184.5 75 67.5 70 21 51 119 10000 & 12000 rpm
5GT30T
70 93 70 6-M5
PCD Ø 82

15000rpm
PJ-V Belt
