產品介紹

鋸片研磨機

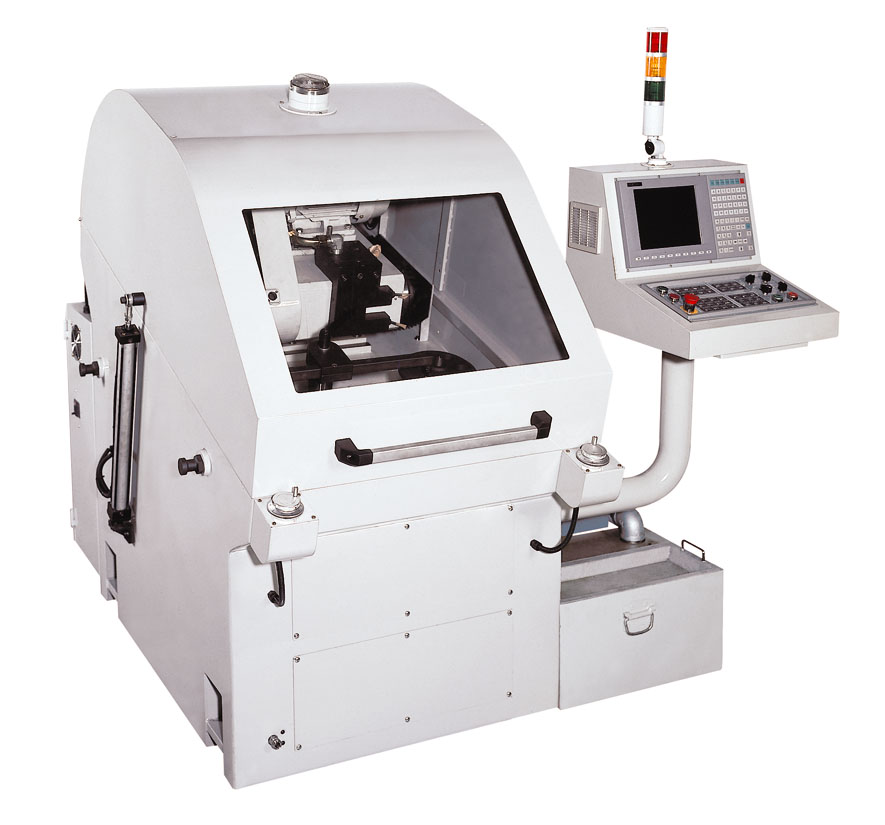

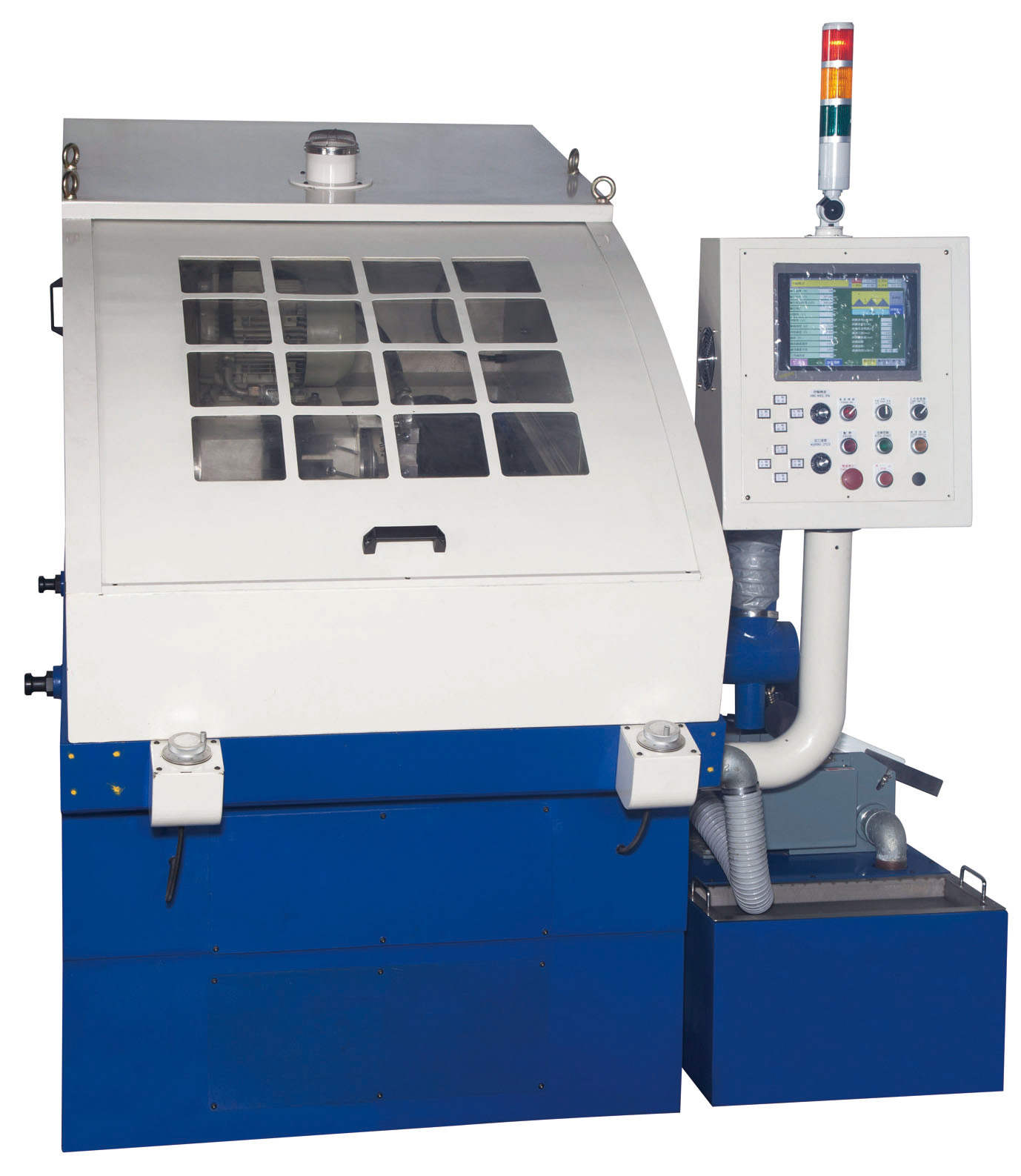

四軸數控全自動鋸片研磨機
SVC-500-4A, SVC-850-4A

**這是一部四軸伺服控制CNC鋸片研磨機,外徑、齒數、研磨量、切削角、背隙角倒角全部自動化**

1、更簡單的人機介面-親和性的人機操控介面設計,讓專業的研磨技術不再令人心生畏懼。

2、對話式輸入顯示-簡單的輸入鍵盤設計,齒數、齒深、切削角、背隙角、倒角、進給速度全部以數據輸入,完全沒有繁瑣的人工調整過程。

3、自我偵測及模組化控制系統-電腦與電控系統採取模組化方式設計,具有自我偵測系統,將錯誤訊息顯示於螢幕,使故障排除更為簡便。

4、齒型研磨+倒角研磨一次完成-一次設定完成從齒型到倒角全自動研磨,不須停機做任何調整。

5、砂輪軸轉速可設定-依據不同砂輪的研磨特性,可設定不同的砂輪轉速。

6、切削角自動定位-切削角角度輸入完成後,砂輪軸自動偏移定位,無需手動調整。

7、自動倒角功能-全自動倒角,鋸片研磨完成後,自動上下倒角,無需手動調整。

8、新鋸片重覆研磨功能-直徑相同且齒數亦相同的新鋸片研磨新齒,只需第一片路做接觸定位。第二片之後只按重覆研磨鍵,即可自動研磨,符合量產化的經濟效率。

標準附件
1、工具箱1組
2、切削油1桶(4公升)
3、自動給油系統1組
4、工作燈1支
5、全罩式護罩
6、油霧回收器
7、鑽石砂輪2片
8、鋸片夾緊盤(130.210.260.310)共4組
9、高壓冷卻液1組
10、電熱箱熱交換器1組

特殊附件
1 鋸片夾緊盤
2 鑽石砂輪

規格數據

型號 SVC-500-4A SVC-850-4A
研磨外徑 65~500 159~850
齒距 最大24mm
研磨齒數 10~998齒
鋸片厚度 最厚10mm
切削角 0~30度
研磨速度 1~60齒/分
砂輪外徑 200mm
砂輪內徑 32mm
砂輪厚度 最厚8mm
砂輪馬達 5HP 2P
砂輪轉速 2500~7000 RPM
X軸馬達 AC伺服 1.3KW
Y軸馬達 AC伺服1.3KW
Z軸馬達 AC伺服1.3KW
A軸馬達 AC伺服400W
冷卻液馬達 1.5 KW
油霧回收器 0.75 KW
磁鐵過濾機 600公升/分
使用總電力 10.275 KW
機器重量 1550 kgs 1850 kgs
機械尺寸 2000x1750x1800 mm
