產品介紹

鋁材切斷機/自動型

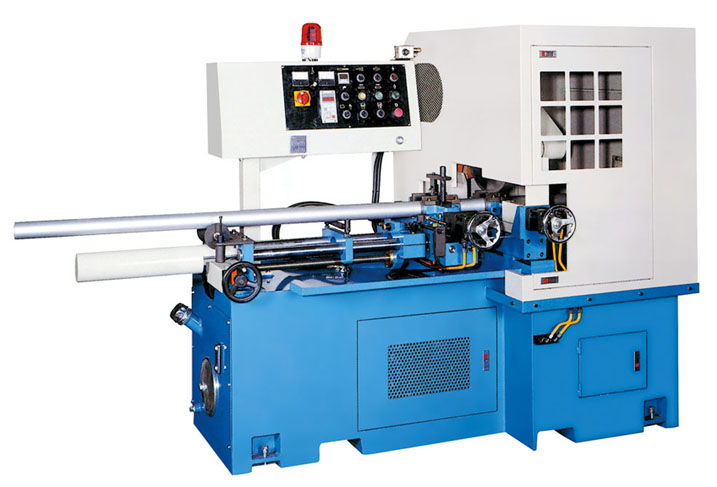

自動型鋁材圓鋸機
CH-510-3AS,NC-510-3AS

共同特點

1、高馬力設計,鋸切速度快,產量高。
2、精心設計送料系統,送料長度每次3-700mm,可三次送料。
3、精心設計送料系統專利浮動式,強制偏移兩項專利,送料精度高,表面光滑。
4、使用PLC控制器,無接點,無毛病,維修簡便。
5、裝有兩種鋸片潤滑裝置,供客戶習慣使用;A 強力霧狀冷卻 B冷卻水自動給冷卻。
6、控制鈕集中,簡易方便操作。
7、裝有電子式鋸片保護裝置,鋸片用鈍自動停機警示,確保安全及保護切面光潔。
8、配置電子式鋸切數量設計及計數量。
9、無料自動停機裝置
10、可裝強力吸屑器,自動集屑,方便乾淨。
11、裝置數字顯示器,長度容易調整,快速又準確。

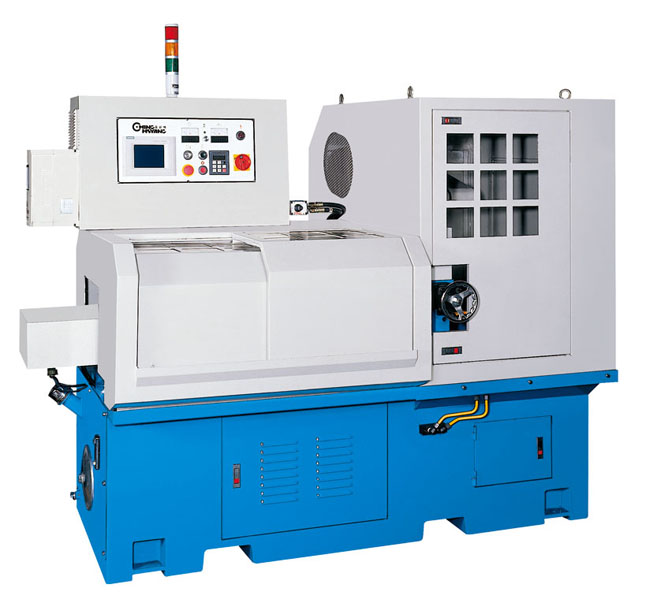

特點 NC-510-3AS
1 可設定多站尺寸及數量。
2 本機採用人機介面控制,觸控螢幕,操作簡單
3 採用線性滑軌配合伺服馬達加滾珠螺桿送料,送料快速準確,誤差+/-0.01mm。

標準附件
1、基本機台
2、PLC電控系統(CH-510-3AS)
NC自動電控系統(NC-510-3AS)
3、油壓系統
4、夾具1組
5、工具箱
6、鎢鋼鋸片505mm

特殊附件
1、吸屑機
2、滾輪料架
3、變頻器
4、切面光潔刀具

規格數據

型號 CH-510-3AS NC-510-3AS
鋸切能力面積 實心棒 195 mm 195 mm
圓管 195 mm 195 mm
四方管 150 mm 150 mm
長方型管 120x195 mm 120x195 mm
主機馬達 10 HP 10 HP
主軸轉速 1500-4000 RPM 1500-4000 RPM
冷卻水泵 1/8 HP 1/8 HP
適用鋸片 305-505mm x 25.4 305-505mm x 25.4
夾鉗最大開度 210 mm 210 mm
送料長度

一次送料3-700mm

可三次送料至2100mm

一次送料3-700mm

可無限次送料

使用空氣壓力 20 kg/cm2 20 kg/cm2
機器重量(kg) 1750 kgs 1800 kgs
機器尺寸(mm) 1400x2760x1800 mm 1400x2300x1800 mm
油壓馬達 2 HP 2 HP
