產品介紹

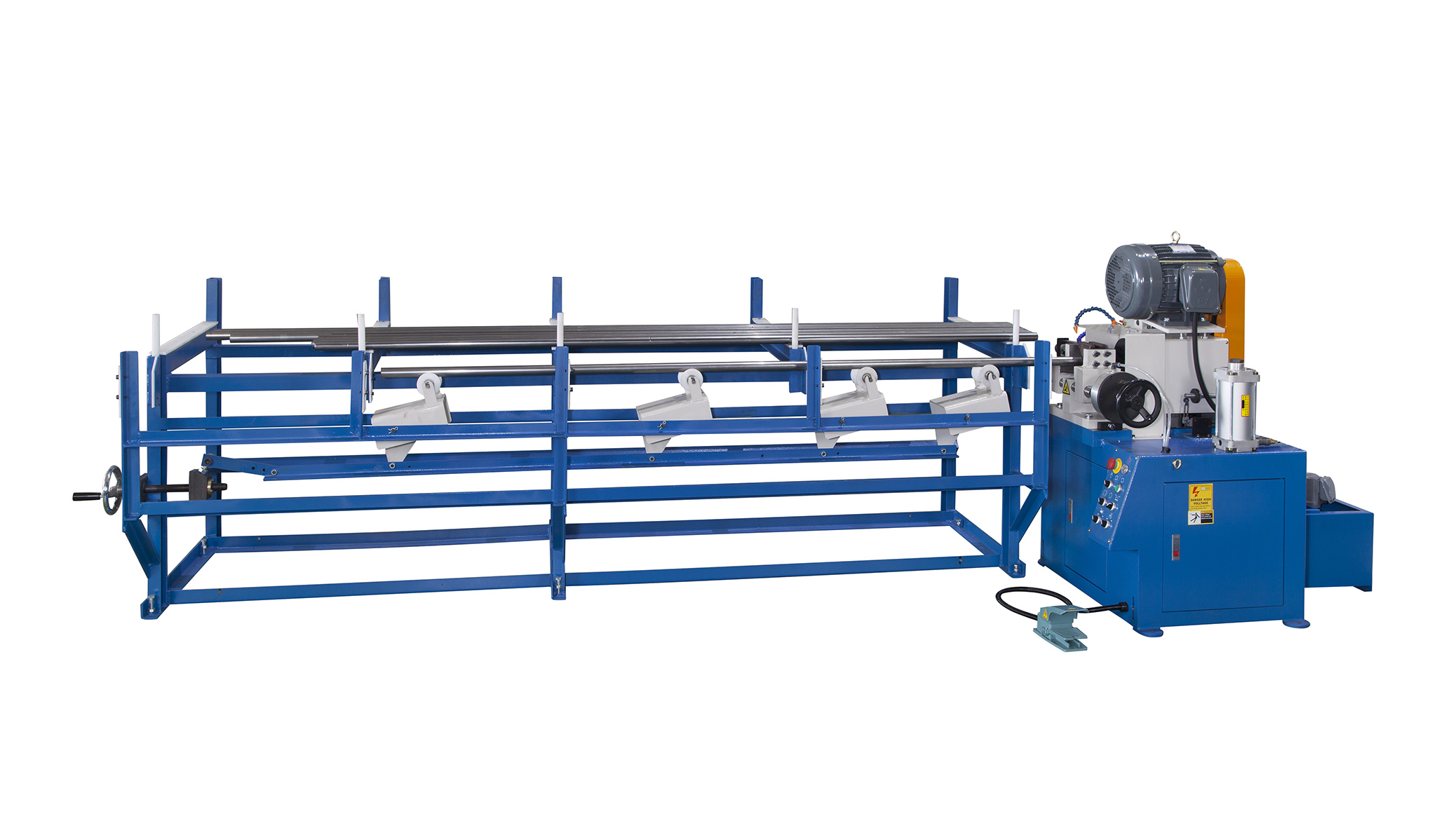

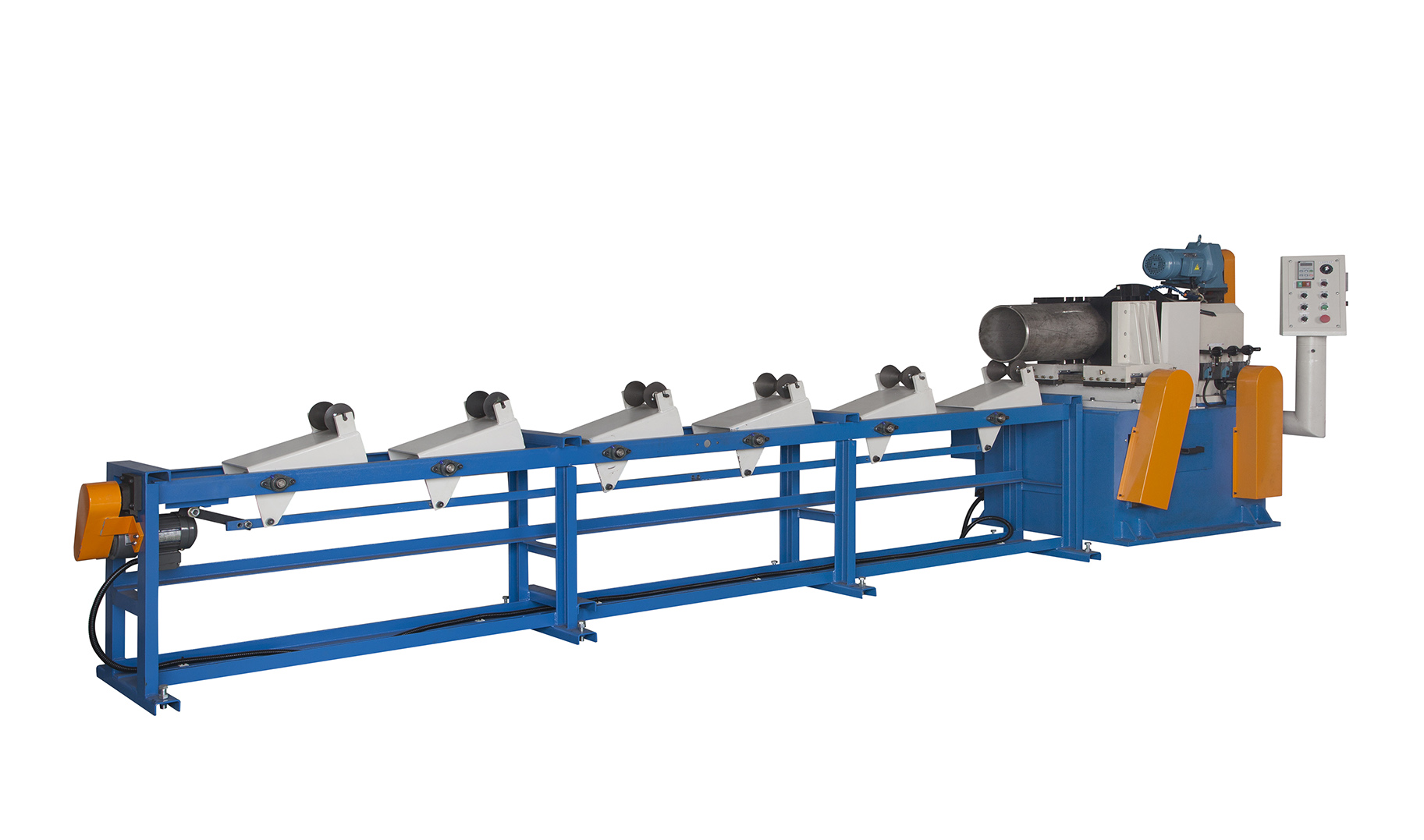

管棒單端倒角機(半自動型)
單頭倒角機
C-180-2A,C-300-1A,C-300-2A

1、本機專對圓管及圓棒做內外修面動作,圓棒可做倒角動作。
2、加工物件與刀盤的中心線準確。
3、夾模與刀盤經過精密的設計,可一次均勻的完成加工物件。
4、刀盤經特殊設計,刀片規格化,調整刀具簡易快速。
5、人工進料,自動退退刀,速度快,適合材質鋼管、鐵管、鋁管、銅管及不鏽鋼管(塑膠管、非金屬材質及碳纖維管)。
6、機台隨機搭配交叉夾模,可適用不同的管徑,節省更換夾具的時間及成本。

標準附件
1、基本機台
2、空壓系統
3、電控系統
4、標準刀頭1個
5、刀座3個(內外修面各1)
6、刀片3片(內外修面各1)
7、交叉夾模1組
8、工具包1組
9、切削油噴霧系統

特殊附件
1、特殊刀頭
2、交叉夾模
3、特殊刀座
4、R角刀片
5、變頻器

規格數據

型號 C-180-2A C-300-1A C-300-2A
主機馬達

A:5HP /2P

B:5HP/4P

C:3HP/6P

2 HP   5 HP  6 P
主軸轉速

A:6P-575/1035 rpm

B:  8P-430/775 rpm

20-90 rpm

A:6P-575/1035 rpm

B:8P-430/775 rpm

使用空氣壓力 6-8 kg/cm2 6-8 kg/cm2 6-8 kg/cm2
使用刀頭適用範圍

標準刀頭 16-180 mm

小刀頭10-50 mm

38-330 mm

 38-330 mm
管徑 10-180 mm 38-330 mm 38-330 mm
夾具馬力 - 1/4 HP 1/4 HP
進刀馬力 - - 1/4 HP
機器尺寸(mm) 855x747x1226mm 1050x1400x1500mm 1050x1040x1500mm
機器重量(kg) 280 kgs 1250 kgs 1250 kgs
