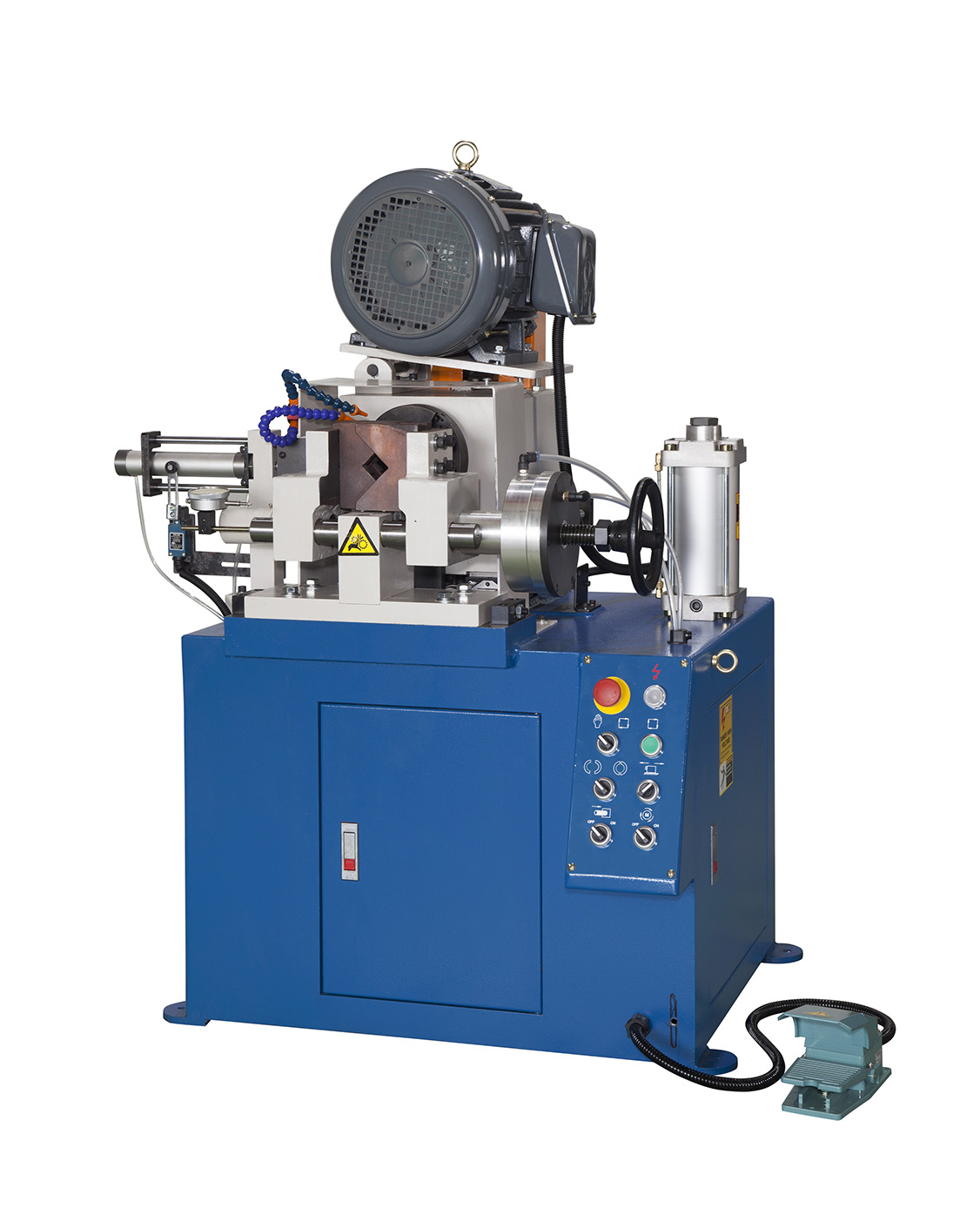

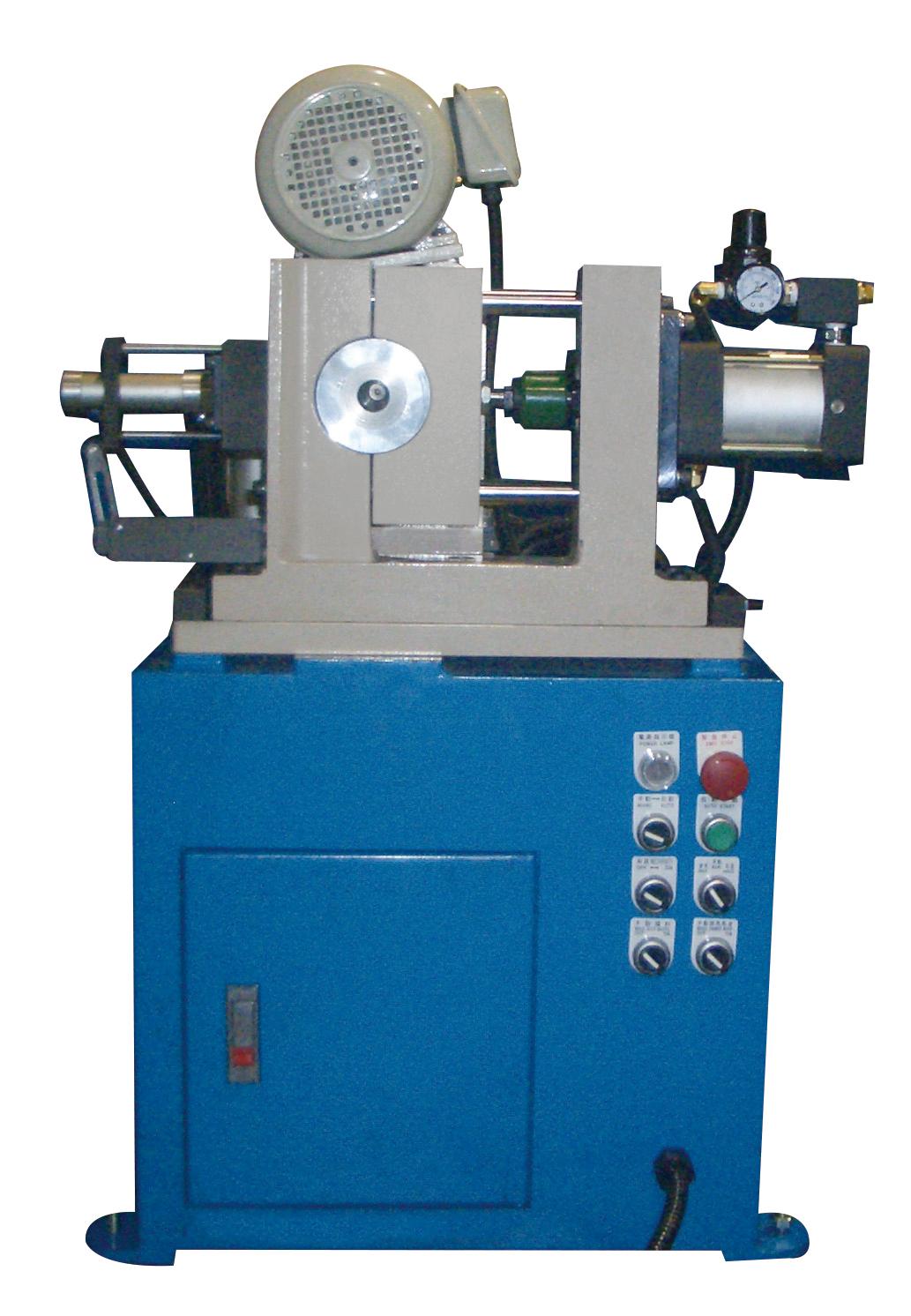

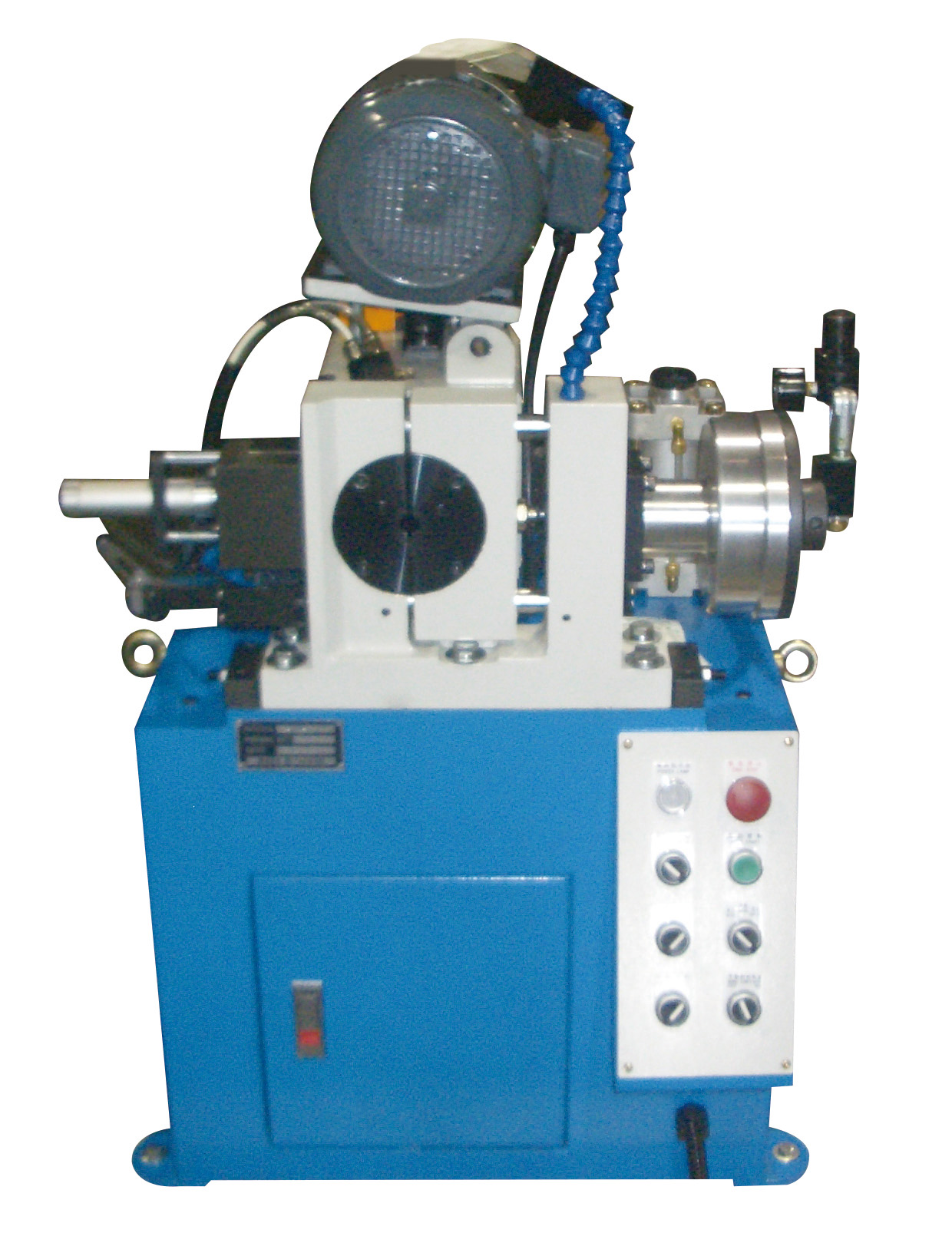

管棒單端倒角機(半自動型)
單頭倒角機
C-60-2A,C-80-2A,C-120-2A

1、本機專對圓管及圓棒做內外修面動作,圓棒可做倒角動作。
2、加工物件與刀盤的中心線準確。
3、夾模與刀盤經過精密的設計,可一次均勻的完成加工物件。
4、刀盤經特殊設計,刀片規格化,調整刀具簡易快速。
5、人工進料,自動退退刀,速度快,適合材質鋼管、鐵管、鋁管、銅管及不鏽鋼管。

標準附件
1、基本機台
2、空壓系統
3、電控系統
4、標準刀頭1個
5、刀座3個(內外修面各1)
6、刀片3片(內外修面各1)
7、夾具1組
8、工具包1組
9、切削油噴霧系統

特殊附件
1、特殊刀頭
2、不同尺寸之夾模
3、特殊刀座
4、R角刀片

規格數據

型號 C-60-2A C-80-2A C-120-2A
主機馬達 1 HP  4 P 2 HP  4 P 5 HP  6 P
主軸轉速

A:2P-3100/1550 rpm

B:  4P-1550/860 rpm

1550/860 rpm

A:6P-575/1035 rpm

B:8P-430/775 rpm

使用空氣壓力 6-8 kg/cm2 6-8 kg/cm2 6-8 kg/cm2
使用刀頭適用範圍

標準刀頭 20-60mm

小刀頭9-18mm

標準刀頭 25-80mm

小刀頭9-25mm

標準刀頭 38-115mm
管徑 9-60mm 25-80mm 38-120mm
機器尺寸(mm) 780x630x850mm 720x700x1050mm 950x760x1350mm
機器重量(kg) 180 kgs 200 kgs 250 kgs
