產品介紹

金屬圓鋸機/油壓自動型

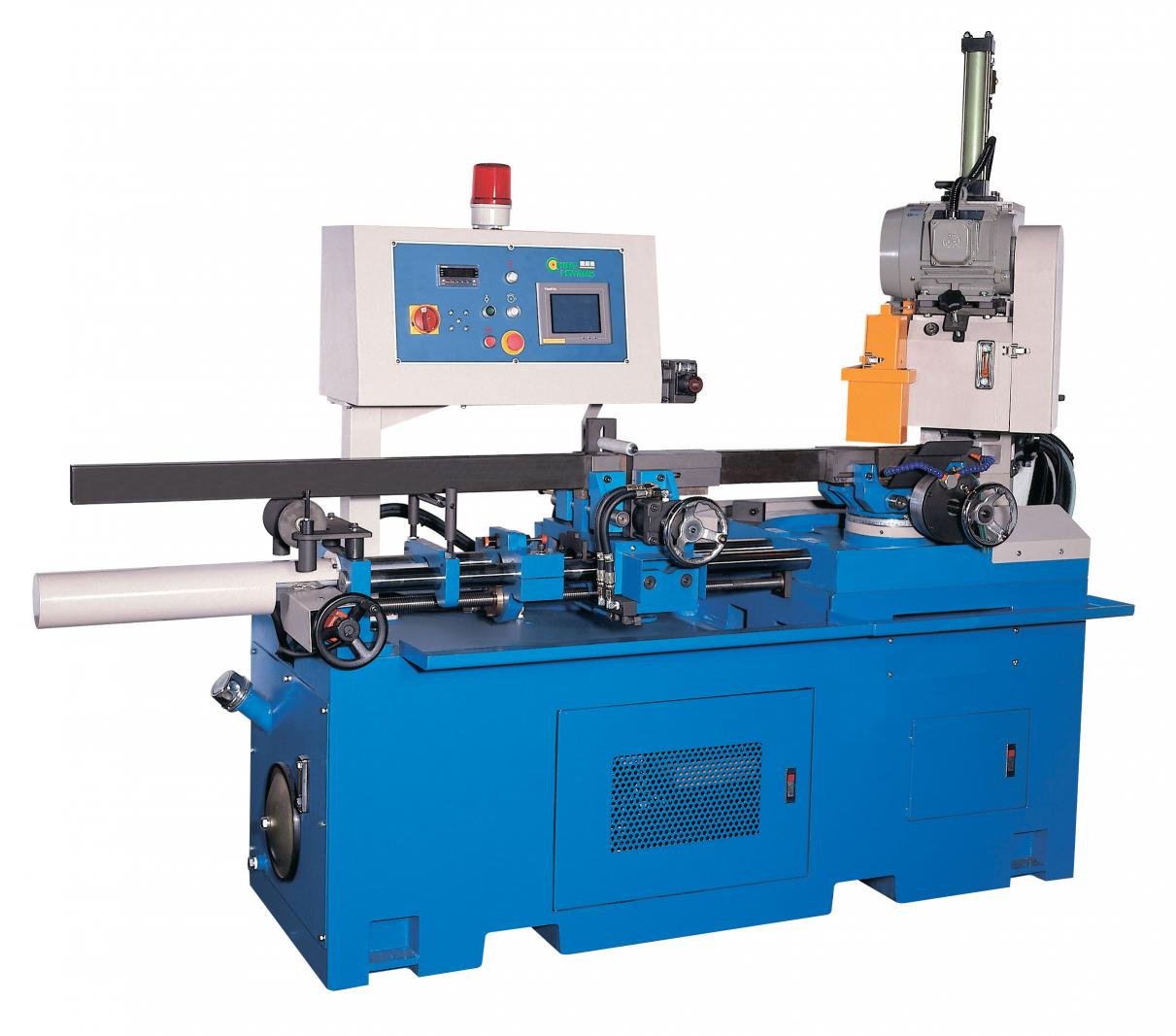

油壓自動型角度圓鋸機
CH-400-3AIR

**送料及轉角採油壓控制**

特點

1、垂直滑道上下進退刀,進刀穩定性高,刀具壽命長,鋸切精度高。
2、歐式設計,多組齒輪傳動,適合多重切削,精度穩定。
3、精心設計送料系統,浮動式不傷工件,送料精度高。
4、獨特的主夾鉗設計,夾持力強又牢固。
5、滑道自動給油潤滑,機器壽命長。
6、使用PLC控制器,無接點,無毛病,維修簡便。
7、冷卻液自動循環,確保工件切面平滑。
8、控制鈕集中,簡易方便操作。
9、配置電子式鋸片保護裝置。
10、配置電子式鋸切數量設計及計數。
11、無料自動停機裝置。
12、鐵屑集中處理方式乾淨。
13、裝置數字顯示器,長度調整容易,快速又準確。
14、夾具壓力可調, 確保管件不變形。
15、刀具間隙補償裝置。

轉角特點:

1、經濟型角度固定,但可多種角度供選擇,只要用人工調整後,自動轉角鋸切。
2、雙向夾鉗設計,調整快,可迅速生產。
3、定位時間可在觸控螢幕上修改,且有故障檢知指示。

標準附件
1、基本機台
2、油壓系統
3、PLC電控系統
4、切削油x1瓶(500cc)
5、工具箱x1組
6、高速鋼圓鋸片300x2.0x32x1片
7、油壓轉角度系統

特殊附件
1、變頻器
2、可調式滾輪料架
3、滾輪出料架

規格數據

型號 CH-400-3AIR
頭部迴轉角度 45  /  90度
鋸切能力-實心棒 50 /  60
鋸切能力-圓管 120 / 140
鋸切能力-角型 100x100 /  120x120
鋸切能力-四方管 115x115 / 120x120
鋸切能力-槽型 115x115 / 120x120
鋸切能力-長方型 80x115 / 80x150
主機馬達

A: 3HP / 6P(標準型)

B: 2HP / 8 P

主軸轉速

A: 72/32 rpm(標準型)

B: 55/22 rpm

冷卻水泵 1/8HP
夾鉗最大開度 150 mm
適用鋸片 275-400 mm
送料長度

一次送料3-700mm,可三次送料至2100mm。

機器尺寸(mm) L 1100 x W 2330 x H 2100 mm
機器重量(kg) 1600 kgs
