產品介紹

金屬圓鋸機/NC自動型

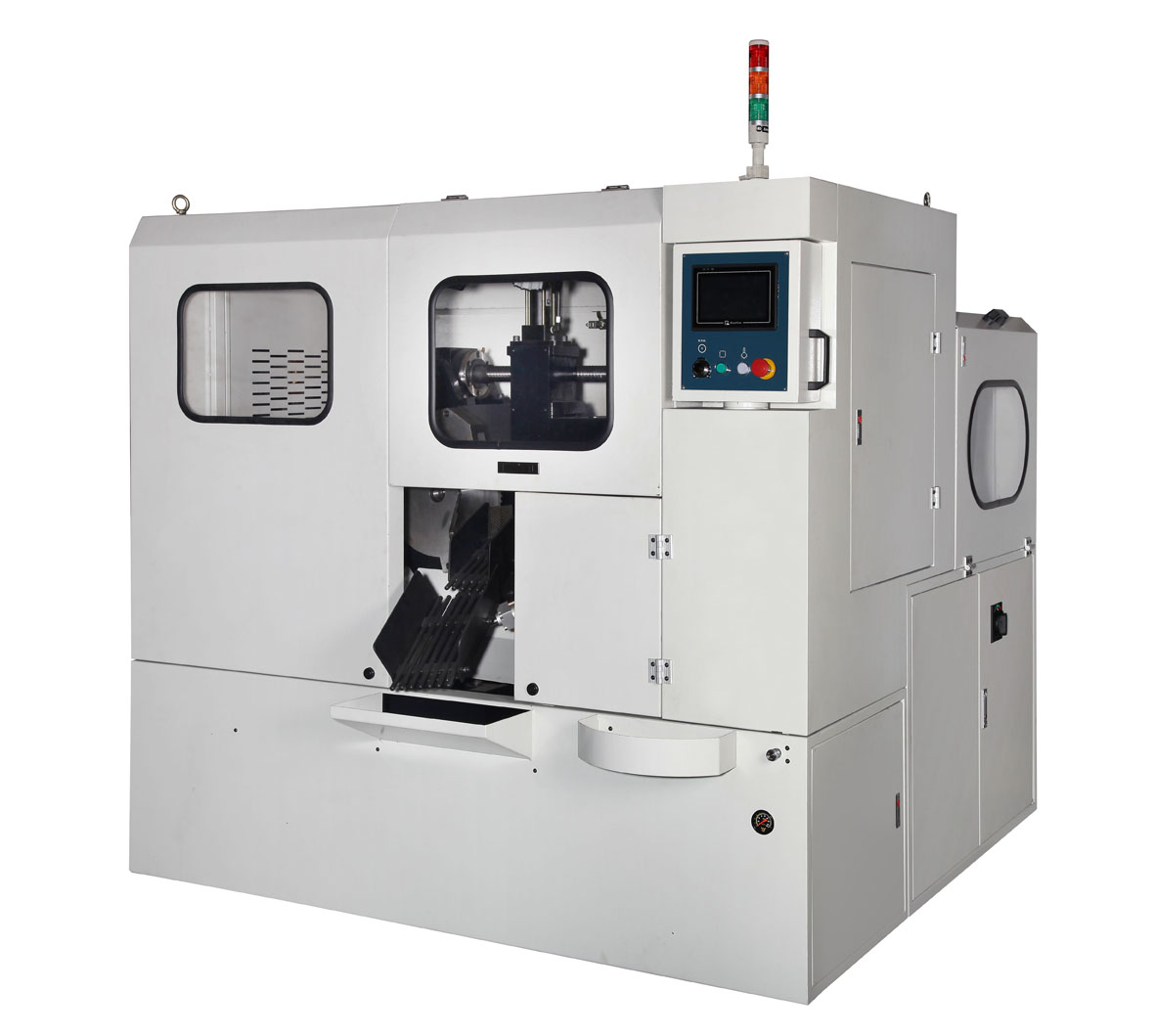

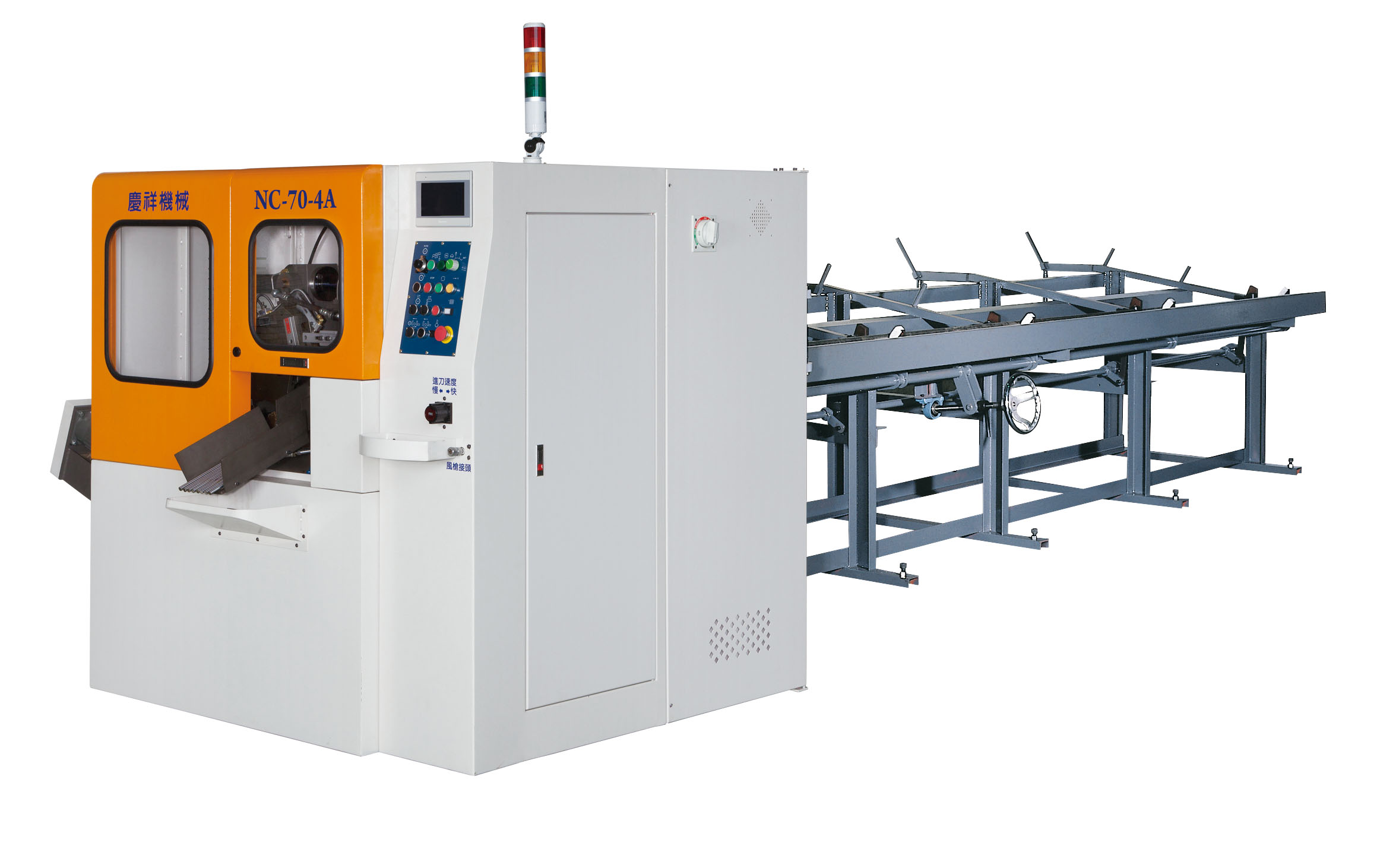

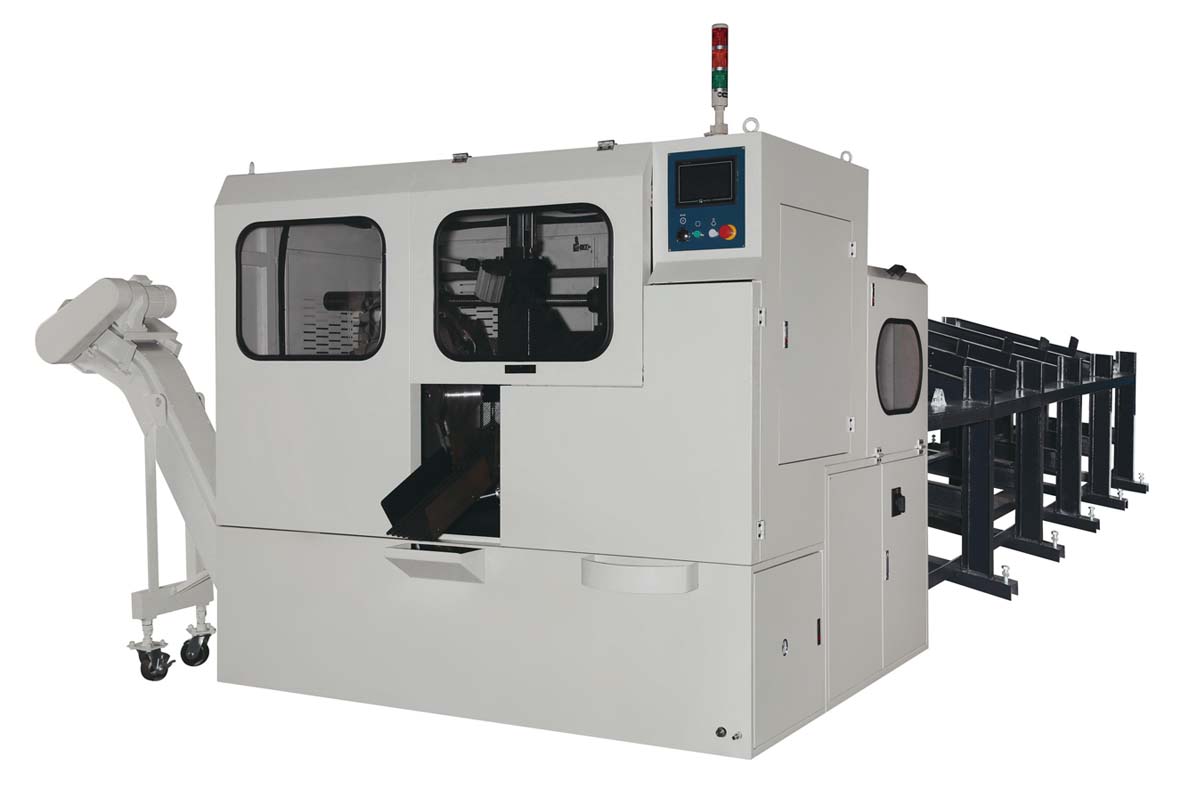

NC數控型全自動圓鋸機
NC-70-4A,NC-100-4A,NC-150-4A

特點
1、本機採超硬鋸片。
2、主夾鉗上壓側夾,夾持牢固準確。
3、送料機構採用擺動式及伺服馬達配合滾珠螺桿傳動,送料精準,送料精度0.01mm。
4、採油霧式冷卻,乾淨無汙染。
5、裝有鋸片保護裝置,鋸片過載保護。
6、觸控螢幕操作,操作簡單,一般作業員即可操作。
7、料頭、料尾、成料自動分離,鐵屑自動排。
8、搖臂進刀設計,配合油壓馬達或伺服馬達及滾珠螺桿進刀,進刀穩定,刀具壽命長。
9、鋸片三點夾持設計,降低鋸片震動,提高鋸片壽命。

標準附件
1 基本機台
2 自動給料架
3 自動油霧冷卻系統
4 超硬鋸片1片
5 清屑鋼刷
6 螺旋捲屑機構或履帶
7 工作石英燈
8 刀具間隙補償機構
9 自動給油潤滑系統
10 變頻器

特殊附件
1 特殊料架
2 長料出料架
3 整束及單支或雙支無聲下料架
4 最短殘料特殊機構,可客製化訂製
5 不同齒數鋸片
6 切削冷卻油

規格數據

型號 NC-70-4A NC-100-4A NC-150-4A
鋸切能力-棒材 8-70mm 20-100mm 35-150mm
鋸切能力-角材 8-55mm 20-80mm 70-110mm
殘料長度

65+鋸切長度

(專利型-20+鋸切長度)

70+鋸切長度

(專利型-25+鋸切長度)

70+鋸切長度

(專利型-25+鋸切長度)

料架可放長度 2000-6000mm 2000-6000mm 2000-6000mm
一次送料長度 650mm 580mm 580mm
適用TCT碳化鎢圓鋸片 285x2.0x32 360x2.6x40 460x2.7x50
適用HSS高速鋼鋸片 250-275x2.0 350x2.5(選配) 450x3.0(選配)
鋸片迴轉數 18-200 RPM 18-160 RPM 18-140 RPM
鋸片殘屑清洗器 圓形鋼刷 圓形鋼刷 圓形鋼刷
主軸驅動馬達 10HP/4P 15HP/ 4P 20HP/ 4P
送料伺服馬達 1 KW 2 KW 2 KW
進刀 油壓馬達 1 KW 伺服馬達 3 KW 伺服馬達 3 KW
油壓驅動馬達 3HP / 4P 3HP / 4P 5HP / 4P
油壓驅動壓力 70 KG/cm2 70 KG/cm2 70 KG/cm2
工作氣壓壓力 4-6 KG/cm2 4-6 KG/cm2 4-6 KG/cm2
鋸切冷卻方式 氣壓噴油霧 氣壓噴油霧 氣壓噴油霧
切削液馬達 0.19KW/4P
油箱容量 95 L 110 L 110 L
機器尺寸(mm) L1980xW2100xH1870mm L2140xW2150xH2020mm L2240xW2180xH2100mm
機器附料架((mm) L6900xW1980xH1870mm L7100xW2140xH2020mm L7100xW2240xH2100mm
機器重量(kg) 3200 kgs 3800 kgs 4200 kgs
