產品介紹

金屬圓鋸機/NC自動型
金屬圓鋸機/NC自動型

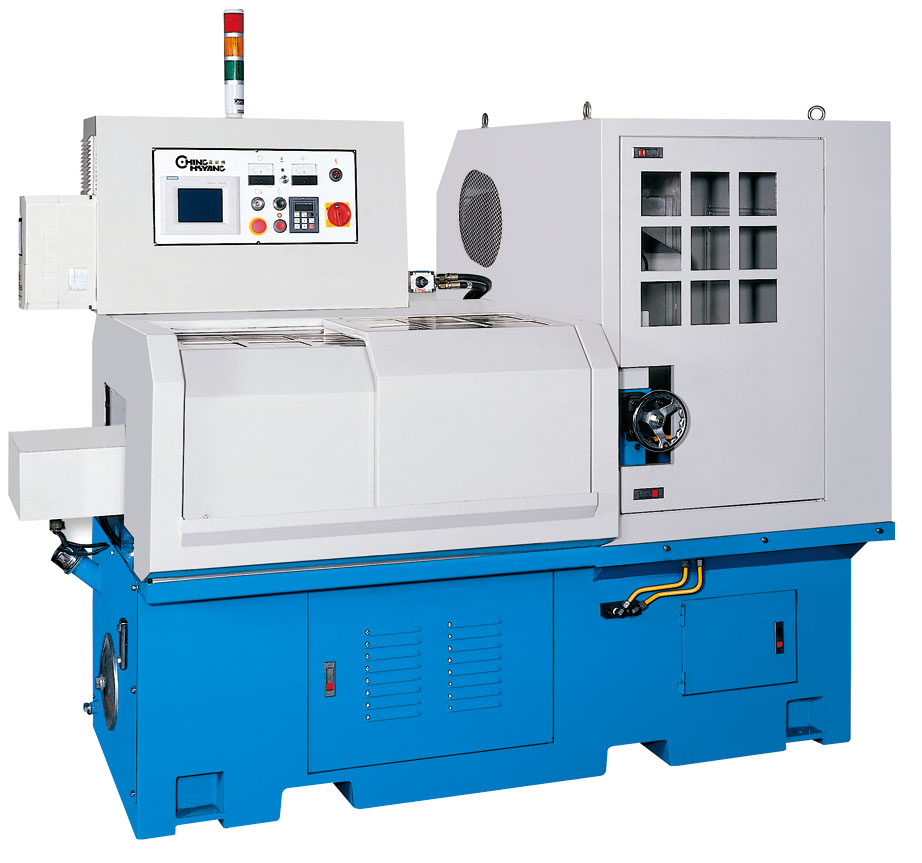

NC-400-3AI

特點
1、垂直滑道上下進退刀,進刀穩定性高,刀具壽命長,鋸切精度高。
2、歐式設計,多組齒輪傳動,適合多重切削,精度穩定。
3、精心設計送料系統,浮動式不傷工件,送料精度高。
4、獨特的主夾鉗設計,夾持力強又牢固。
5、滑道自動給油潤滑,機器壽命長。
6、使用PLC控制器,無接點,無毛病,維修簡便。
7、冷卻液自動循環,確保工件切面平滑。
8、控制鈕集中,簡易方便操作。
9、配置電子式鋸片保護裝置。
10、配置電子式鋸切數量設計及計數。
11、無料自動停機裝置。
12、鐵屑集中處理方式乾淨。
13、裝置數字顯示器,長度調整容易,快速又準確。
14、夾具壓力可調, 確保管件不變形。
15、刀具間隙補償裝置。


NC特點:
1、 可設定多站尺寸、定位及數量。
2、本機採人機介面控制、觸控螢幕、操作簡單。
3、採用線性滑軌配合伺服馬達加滾珠螺桿送料,送料快速準確,
誤差+/-0.01mm。

標準附件
1、基本機台
2、NC電控系統
3、切削油x1瓶(500cc)
4、工具箱x1組
5、高速鋼圓鋸片300x2.0x32x1片

特殊附件
1、變頻器
2、可調式滾輪料架
3、全護罩

規格數據

型號 NC-400-3AI
頭部迴轉角度 90度
鋸切能力--實心棒 85
鋸切能力-圓管 140
鋸切能力-角型 100 x 100
鋸切能力-四方管 115 x 115
鋸切能力-槽型 120 x 120
鋸切能力-長方型 80 x 150
主機馬達

A: 2HP / 8P

B: 3HP / 6P(標準型)

C: 3HP/2HP 4/6P

D: 5HP/ 4P

主軸轉速

A: 22/55 rpm

B: 32/72 rpm(標準型)

C:34/51 rpm 75/112 rpm

D:51/112 rpm

冷卻水泵 1/8 HP
夾鉗最大開度 150 mm
適用鋸片 275-400 mm
送料長度 一次送料3-700mm,可無限次送料
機器尺寸 (mm) L 2100x W 950 xH 2200mm
機器重量(kg) 1650 kgs
送料方式-伺服馬達 1Kw
送料方式-送料滾珠螺桿 伺服控制
送料方式-送料長度 連續多段循環送料
