連桿式沖床
連桿式板鍛沖床-LF1 系列

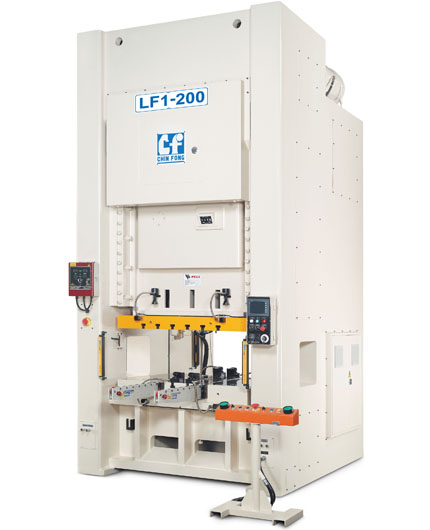

LF1-200

LF1系列是連桿加肘節傳動機構,具有獨特的沖壓加工成形曲線。機構運動曲線具有延長成形時間的效果,沖壓成形時加工於下死點停留很長的時間,因此此獨特的滑塊運動曲線,適合用於形狀複雜的板材鍛造成型加工。除滑塊於接近下死點之沖鍛加工區間停留時間拉長使工件有足夠時間進行精密下料、近淨成型及板材沖鍛複合成形適用外,更將滑塊作動往後遞延回升,使工件不會產生回彈(Spring Back),讓成形性更佳,並提高製品之良率。

規格數據

產品規格

產品 LF1-200 LF1-300 LF1-400 LF1-500 LF1-650

能力-ton 200 300 400 500 650
能力發生點-mm 4.8 8 8 8 8
行程長-mm 120 150 150 150 150
行程數-S.P.M. 25-45 20-40 20-40 20-40 20-40
最大模高-mm 450 450 450 450 450
台盤面積-mm 1300x970 1300x970 1300x1000 1300x1000 1300x1000
滑塊板面積-mm 1300x970 1300x970 1300x1000 1300x1000 1300x1000

產品特色



  • 機身剛性高、變形量小。
  • 能進行薄板材之冷間鍛造、引申加工、精密下料加工、近淨成型(淨成型)加工及板材沖鍛複合成型加工。
  • 可滿足輕合金(鎂、鋁)、不銹鋼及高張力鋼板等小型薄板沖鍛成型的需求。
  • 適用於3C產品(如MP3、PDA、高階手機等)金屬外殼之沖壓成型。
  • 適用於刀具類、五金類、汽機車與自行車零件等之精密下料。
