搪孔頭

抑震系列

SDG

抑震系列

● SDG寂靜抑震系列，適用於長懸伸加工及深腔加工。
● 提升工件表面精度、孔精度，提升生產效率。
● 震動部位越靠近抑震機構，抑震效果越好。

規格數據

proimages/Products/Boring_head/Silent_Damping_Genius/Silent_damping_genius_for_boring/Silent_Damping_Genius-feature_picture.jpg

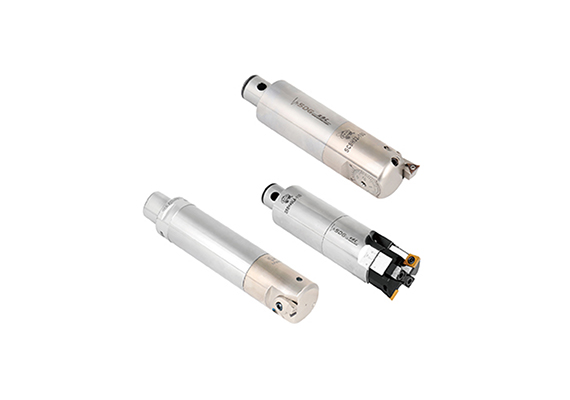

PSC/PMB-DP抑震精密微調搪頭

proimages/Products/Boring_head/Silent_Damping_Genius/PSC-PMB-DP_figure...jpg

MODEL NO.	TYPE	BORING AND PROCESSING AT FRONT			BORING AND PROCESSING AT BACK
MODEL NO.	TYPE	BORING RANGE	L	l1	BORING RANGE	l2	l3	d1
140.657.32V.115	PSC32 x PMB32DP - 115	32 ~ 42	115	110	-	90	25	16
		41 ~ 51	115	110	46 ~ 51	90	25	16
		50 ~ 60	115	110	50 ~ 60	90	25	16
141.657.41V.125	PSC40 x PMB41DP - 125	41 ~ 54	125	121	-	96	29	20
		50 ~ 63	125	121	53 ~ 63	96	29	20
		61 ~ 74	125	121	61 ~ 74	96	29	20
142.657.53V.150	PSC50 x PMB53DP - 150	53 ~ 70	150	146	62 ~ 70	116	34	25.5
		65 ~ 82	150	146	65 ~ 82	116	34	25.5
		78 ~ 95	150	146	78 ~ 95	116	34	25.5
143.657.68V.190	PSC63 x PMB68DP - 190	68 ~ 100	190	186.2	80 ~ 100	114.8	45.2	32.5
		94 ~ 126	190	186.2	94 ~ 126	114.8	45.2	32.5
		118 ~ 150	190	186.2	118 ~ 150	114.8	45.2	32.5
