龍門銑頭

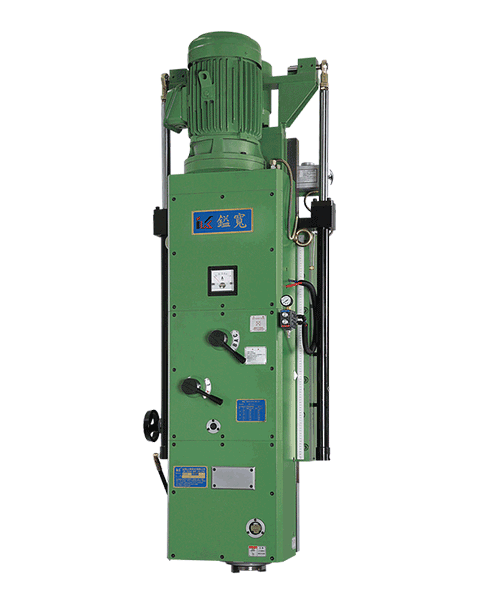

長銑型-右立銑頭
IK-618L-RV(NC)

龍門銑頭 / 長銑型-右立銑頭

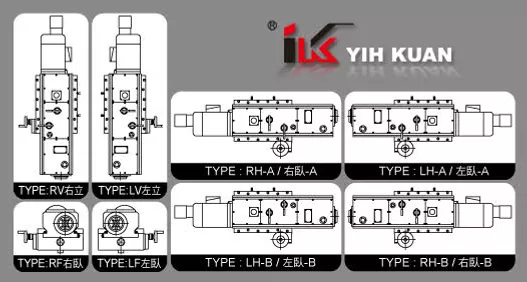

選擇安裝銑頭。
RV/LV/RH-A/LH-A/RH-B/LH-B

1. IK 銑頭可為您原有的機身、銑床或專用機做升級及更換,並且可為工件切削時帶來更穩定更優質的加工效益。
2. 用途多以模具製造、精密加工使用。
3. 銑頭加工行程可達700mm。
4. 銑頭適用於立式及臥式龍門銑床,適合重切削。
5. 本龍門系列產品均提供銑床配件頭供您做選配,做更多角度的加工,提升加工的效率及範圍。
6. 銑頭馬達標配為15HP,另外也提供20HP供您做選配。
7. 提供氣動鎖刀裝置、滾珠螺桿、氣壓平衡裝置,但需自行配置Z軸升降伺服馬達。
8. IK-618L-RV(NC)已通過結構專利,專利號為M417975、M419629。
9. IK龍門銑頭系列共有10個產品

規格數據

項目 單位 IK-618L-RV(NC)
主軸規格
主軸錐度   NT50
主軸端外徑 mm Φ128.6
主軸馬達 (兩種選擇其一) hp 15(4P) 20(4P)
主軸變速 6
主軸轉速 ( (50Hz) rpm 110 326
166 450
220 675
主軸轉速 ( (60Hz) rpm 132 392
200 541
265 810
加工範圍
銑刀最大直徑 mm 250
工作行程 mm 700(下 700)
AC 快送馬達   0.75Kw/1Hp AC
3 Phase 4 Poles x 1/20
快送速度 mm/min 358(50Hz)
428(60Hz)
手輪轉速   0.5mm/rev
→||← 0.01mm
標準配備
主軸馬達   15HP / 4P 20HP / 4P
  -
  -
滾珠螺桿
選購配件
氣動鎖刀
氣動平衡裝置
IK-A90 角度銑頭
IK-D90 深孔銑頭
IK-U90 萬向銑頭
IK-U45 萬向銑頭
IK-E93A 延伸銑頭
IK-E95A 延伸銑頭

產地 台灣
重量 (大約) 公斤 1300
保固 1年 (非人為損害)
