產品介紹

雷射焊補熔接機
德國ALPHA LASER
ALW系列

ALW系列

雷射焊補特性

高精度、省時、易操作
無熱應力問題,焊後母材不變形
深溝、細縫、針孔、超精密部位皆可焊補
不同材質金屬皆可焊接

適用範圍
各種大小模具精確修補 , 各類半導體模具修補 , 電子連接插頭及精密零件
珠寶、牙科、鐘錶、眼鏡加工 , 醫療器材、航太科技加工

適用材料
冷、熱作合金鋼,不銹鋼,工具鋼,含鎳鋼,青、黃銅合金,鋁,鈦,白金,金,銀等

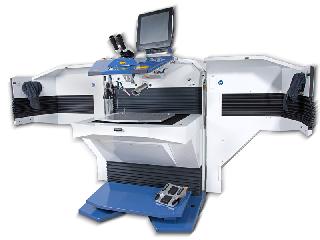

ALW系列特色

ALW系列擁有寬敞的密閉工作空間,可容納最重400kg的工件,完全符合有焊補空間安全需求的客戶。

搭配4軸向電控系統,使用搖桿半自動或全自動的操控焊補。

內置可傾斜燈頭,可輕易焊補更多的區域。

內置排煙設備,可避免焊補人員吸入有害煙塵。

ALW型擁有比ALV型更大的工作空間,並配有WINLaserNC軟體,可做自動化地焊接作業及搭配自動送焊線系統。

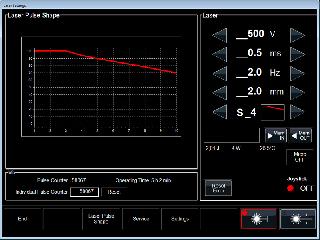

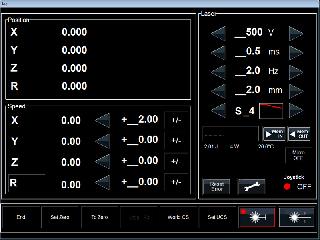

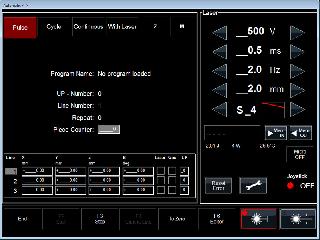

新的ALW200/300配置一台12.1吋的觸控式螢幕及全新操作介面,可直接在螢幕上控制所有雷射參數及設定WINLaserNC自動焊補程式的參數。

更多資訊請參觀Alpha Laser網站 : http://alphalaser.de/en.html

規格數據

技術數據 ALW200             ALW300

平均功率

峰值脈衝功率

脈衝能量

脈衝頻率

脈衝持續時間

焊接光斑直徑

焦距

脈衝波型

控制

200W                 300W

9 kW                  9 kW

90 J                    90 J

-100 Hz              -100Hz

0.5 - 20 ms

0.2 - 2.0 mm

150 mm

3組預設波型、3組可調式波型

可記憶39組焊接參數

監視系統 配置德國萊卡(LEICA)三眼立體顯微鏡

工作室

長 x 寬 x 高

工作介面

最大承載工件重量

工件移動

移動範圍



1080 x 850 x 450mm

600 x 475mm

400 kg ( 工件置中時 )

搖桿控制

x , y : 490 x 400mm , Z : 350mm

機體尺寸

長 x 寬 x 高

重量



1190 x 1400 x 1500 mm

870 kg

電力需求 3 x 400V / 50-60Hz / 3 x 16A N

選配







> WINLaserNC自動化軟體

> 細微焊系統 ( 光斑直徑 < 0.1mm )

> 外接TV監視系統

> 可旋轉傾斜夾持台
