產品介紹

搪孔系統
ZACK ACK 搪孔刀桿 + ZACK 搪頭
BT / NT 系列

特性
‧ ZACK20 ~ ZACK90 其搪孔範圍為 : 20mm ~ 120mm.
‧ 標準刀桿皆有中心出水功能
‧ 搪頭和刀片為另購品

規格數據

規格

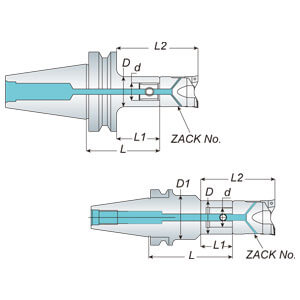

型號 FIG. D D1 d L L1 L2 ZACK
No.
搪孔範圍 重量 (kg)
BT30 ACK1-070 2 19 31 11 70 40 78 ZACK20 20~26 0.60
BT30 ACK2-040/080 1 24 - 14 40/80 15/55 60/100 ZACK25 25~33 0.40/0.70
BT30 ACK3-040/075 1 31 - 18 40/75 15/50 65/100 ZACK32 32~42 0.70/0.90
BT30 ACK4-040/075 1 39 - 22 40/75 15/50 80/115 ZACK41 41~54 0.90/1.20
BT30 ACK5-065 1 50 - 28 65 40 110 ZACK53 53~70 1.90
BT30 ACK6-065 1 64 - 36 65 40
50
120
130
ZACK68 ZACK90 68~90
90~120
3.00
BT40 ACK1-060/080 1 19 - 11 60/80 35/55 73/93 ZACK20 20~26 1.10/1.20
BT40 ACK1-120/170 2 19 40 11 120/170 40 78 1.30/1.60
BT40 ACK2-060/080 1 24 - 14 60/80 35/55 80/100 ZACK25 25~33 1.20/1.20
BT40 ACK2-100/120 1 24 - 14 100/120 75/95 120/140 1.30/1.40
BT40 ACK2-125/175 2 24 45 14 125/175 53 98 1.45/1.90
BT40 ACK3-060/080 1 31 - 18 60/80  35/55 85/105 ZACK32 32~42 1.20/1.20
BT40 ACK3-100/120 1 31 - 18 100/120 75/95 125/145 1.30/1.50
BT40 ACK3-150/200 2 31 50 18 150/200 58 108 1.80/2.30
BT40 ACK4-080/100 1 39 - 22 80/100 55/75 120/140 ZACK41 41~54 1.40/1.60
BT40 ACK4-125 1 39 - 22 125 100 165 1.80
BT40 ACK4-145/195 2 39 50 22 145/195 56 121 1.90/2.10
BT40 ACK5-080/100 1 50 - 28 80/100 55/75 125/145 ZACK53 53~70 1.60/2.00
BT40 ACK5-135 1 50 - 28 135 110 180 2.50
BT40 ACK6-055 1 64 - 36 55 30 110 ZACK68 ZACK90 68~90
90~120
1.40
BT50 ACK1-100/125 1 19 - 11 100/125 65/90 103/128 ZACK20 20~26 3.90/4.10
BT50 ACK1-170/220 2 19 40 11 170/220 40 78 4.50/4.90
BT50 ACK2-090/125 1 24 - 14 90/125 55/90 100/135 ZACK25 25~33 4.00/4.10
BT50 ACK2-175/225 2 24 45 14 175/225 65 110 4.55/4.95
BT50 ACK3-090/125 1 31 - 18 90/125 55/90 105/140 ZACK32 32~42 4.00/4.30
BT50 ACK3-200/240 2 31 50 18 200/240 80 130 4.95/5.30
BT50 ACK4-115/175 1 39 - 22 115/175 80/140 155/205 ZACK41 41~54 4.40/5.00
BT50 ACK4-195/235 2 39 50 22 195/235 80 145 5.20/5.60
BT50 ACK5-090/135 1 50 - 28 90/135 55/100 125/150 ZACK53 53~70 4.20/5.20
BT50 ACK5-195 1 50 - 28 195 160 230 6.10
BT50 ACK6-110 1 64 - 36 110 75 155/165 ZACK68 ZACK90 68~90
90~120
4.90
BT50 ACK6-170 1 64 - 36 170 135 215/225 6.10
BT50 ACK6-215 1 64 - 36 215 180 260/270 7.50
BT50 ACK6-255 1 64 - 36 255 220 300/310 9.00
BT50 ACK6-300 1 64 - 36 300 265 345/355 9.60
BT50 ACK6-350 1 64 - 36 350 315 395/405 11.50

Unit: mm
