產品介紹

筒夾本體刀桿

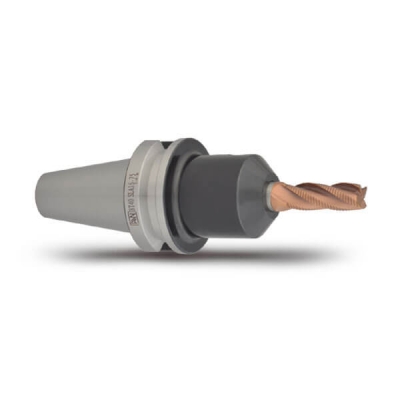

SLA 側固端銑刀桿
ABT 系列

特性
‧ 適用於夾持直柄銑刀 , 可用在一般銑削加工
‧ 夾持銑刀之固定螺絲共 2 個
‧ 刀桿本身已裝配固定螺絲
‧ 動平衡:30,000 r.p.m G2.5
‧ ABT-SLA 為訂單生產品

規格數據

規格

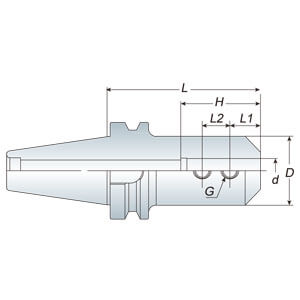

型號 d D L L1 L2 H G 重量(kg)
ABT40 SLA06-075/100 6 25 75/100 12 10 32 M6 1.30
ABT40 SLA08-075/100 8 28 75/100 14 12 36 M8 1.40
ABT40 SLA10-075/100 10 35 75/100 15 14 40 M10 1.50
ABT40 SLA12-075/100 12 40 75/100 20 16 45 M10 1.65
ABT40 SLA14-075/100 14 42 75/100 18 16 45 M10 1.75
ABT40 SLA16-075/100 16 45 75/100 20 18 50 M10 1.85
ABT40 SLA20-075/100 20 50 75/100 25 20 60 M12 2.00
ABT40 SLA25-075/100 25 55 75/100 25 22 65 M12 2.00
ABT40 SLA32-090 32 60 90 30 22 70 M16 2.00
ABT40 SLA40-105 40 80 105 30 22 80 M16 3.10
ABT40 SLA42-105 42 80 105 35 25 80 M20 3.10
ABT50 SLA06-105 6 25 105 12 10 32 M6 4.10
ABT50 SLA08-105 8 28 105 14 12 36 M8 4.10
ABT50 SLA10-105 10 35 105 15 14 40 M10 4.20
ABT50 SLA12-105 12 40 105 20 16 45 M10 4.35
ABT50 SLA14-105 14 42 105 18 16 45 M10 4.35
ABT50 SLA16-105 16 45 105 22 18 50 M10 4.45
ABT50 SLA20-105 20 50 105 25 20 60 M12 4.50
ABT50 SLA25-105 25 55 105 25 22 65 M12 4.60
ABT50 SLA32-105 32 60 105 30 22 70 M16 4.70
ABT50 SLA40-105 40 80 105 30 22 80 M16 5.40
ABT50 SLA42-105 42 80 105 35 25 80 M20 5.50
ABT50 SLA50.8-105 50.8 95 105 35 25 90 M20 6.00

Unit: mm
