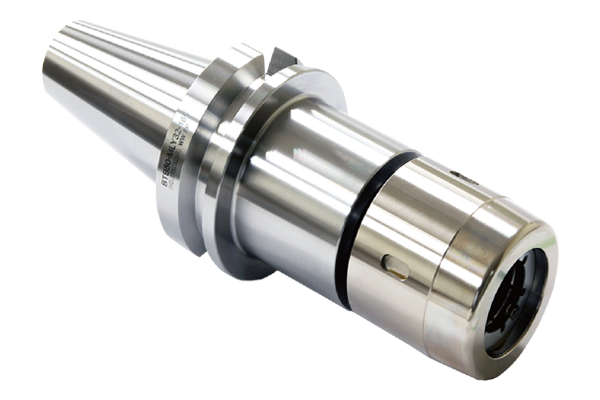

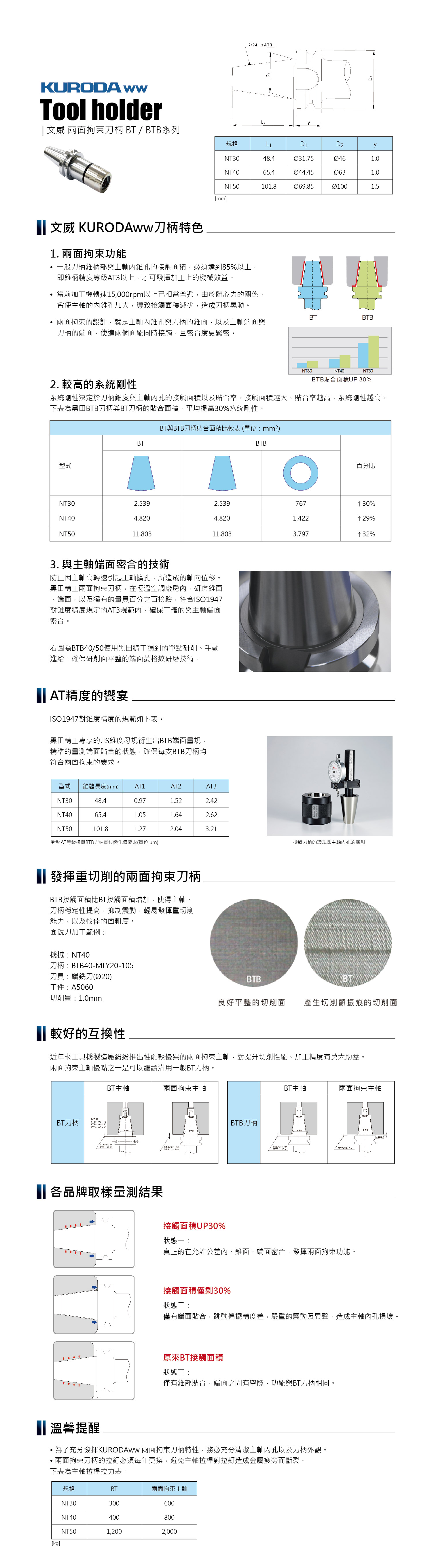

KURODA ww Tool holder | 文威 兩面拘束刀柄 BT/BTB系列

1. 兩面拘束功能
• 一般刀柄錐柄部與主軸內錐孔的接觸面積,必須達到85%以上,即錐柄精度等級AT3以上,才可發揮加工上的機械效益。
• 當前加工機轉速15,000rpm以上已相當普遍,由於離心力的關係,會使主軸的內錐孔加大,導致接觸面積減少,造成刀柄晃動。
• 兩面拘束的設計,就是主軸內錐孔與刀柄的錐面,以及主軸端面與刀柄的端面,使這兩個面能同時接觸,且密合度更緊密。

2. 較高的系統剛性

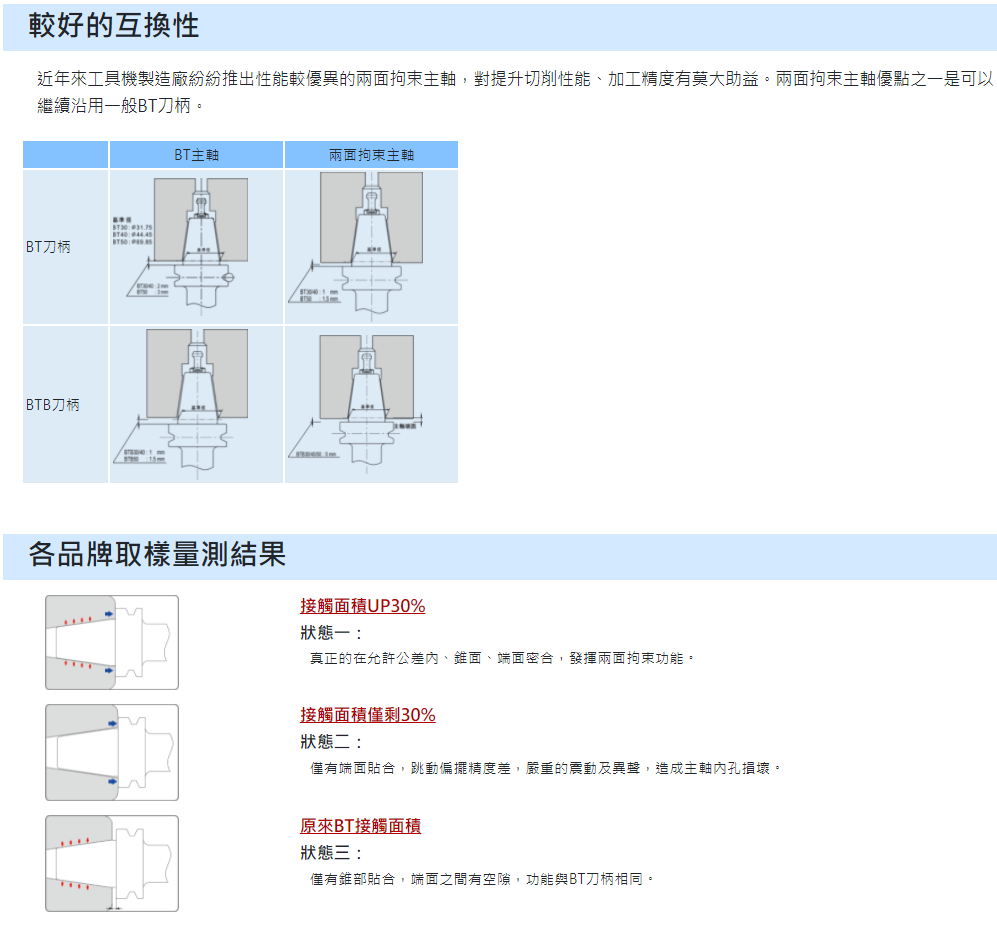

系統剛性決定於刀柄錐度與主軸內孔的接觸面積以及貼合率。接觸面積越大、貼合率越高,系統剛性越高。
下表為黑田BTB刀柄與BT刀柄的貼合面積,平均提高30%系統剛性。

3. 與主軸端面密合的技術

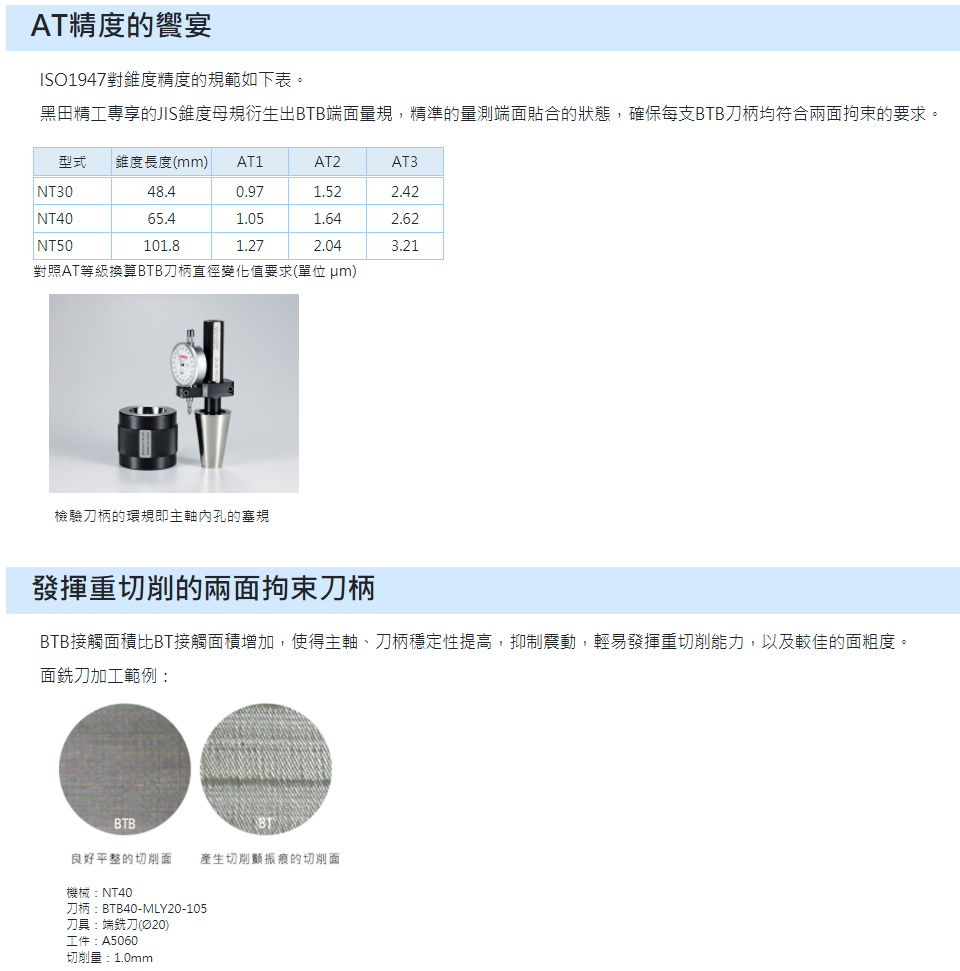

防止因主軸高轉速引起主軸擴孔,所造成的軸向位移。黑田精工兩面拘束刀柄,在恆溫空調廠房內,研磨錐面、端面,以及獨有的量具百分之百檢驗,符合ISO1947對錐度精度規定的AT3規範內,確保正確的與主軸端面密合。
下圖為BTB40/50使用黑田精工獨到的單點研削、手動進給,確保研削面平整的端面菱格紋研磨技術。

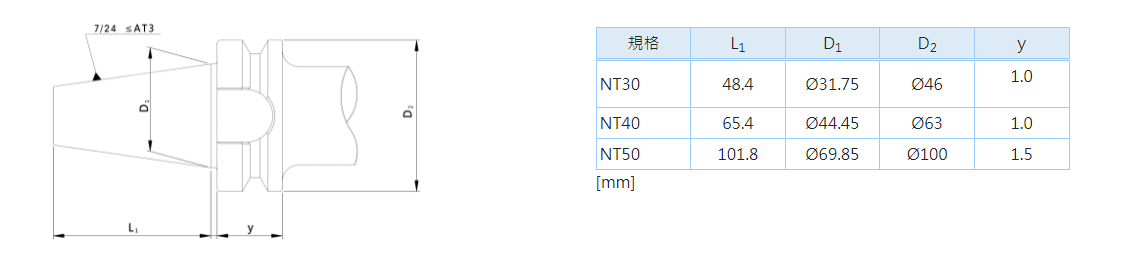

規格數據
