產品介紹

散熱風扇

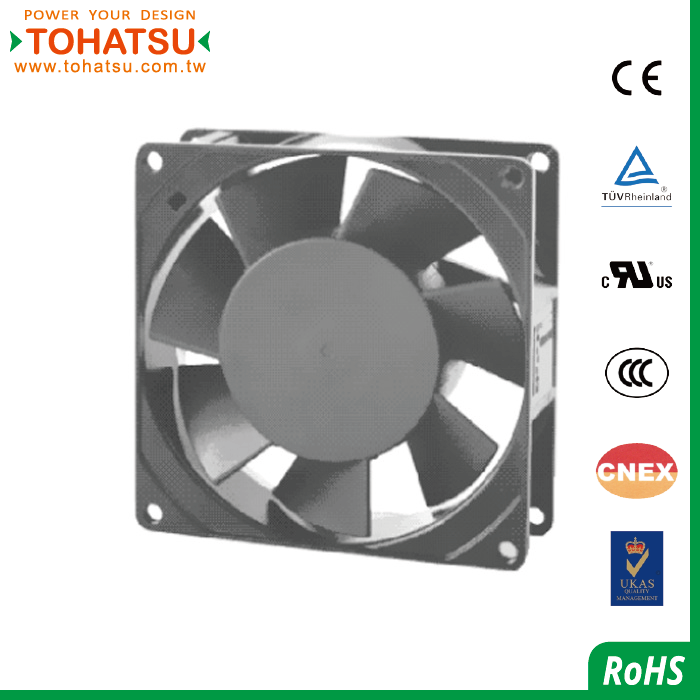

散熱風扇(120X120X25)
AC1225

最常見的散熱風扇可分為兩種類型
1.軸流風扇
葉片推動空氣以與軸相同的方向流動。
葉輪和螺旋槳有點類似,它在工作時,絕大部分氣流的流向與軸平行。
入口氣流是0靜壓的自由空氣時,其功耗最低,當運轉時會隨着氣流反壓力的上升功耗也會增加。
通常裝在電氣設備的機櫃上,有時也整合在電機上,由於軸流風扇結構緊湊,可以節省很多空間,同時安裝方便,因此得到廣泛的應用。

其特點:較高的流率,中等風壓

2.離心風扇
工作時,葉片推動空氣以與軸相垂直的方向(即徑向)流動,進氣是沿軸線方向,而出氣卻垂直於軸線方向。
大多數情況下,使用軸流風扇就可以達到冷卻效果,然而,有時候如果需要氣流旋轉90度排出或者需要較大的風壓時,就必須選用離心風扇。

其特點:有限流率,高風壓

規格數據

風量\Air Flow 導線\Lead Wire 外框材質\Outer Casing 扇葉材質\Blade Material 存放溫度\Storage Temperature 操作溫度\Operating Temperature
52-78CFM UL 1430 22AWG Alumminum Alloy PBT+30%GF UL94 V-0 -40~80ºC -20~70ºC

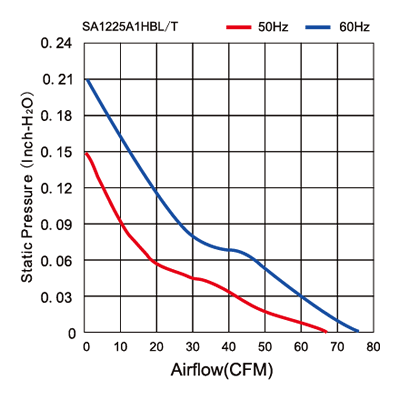

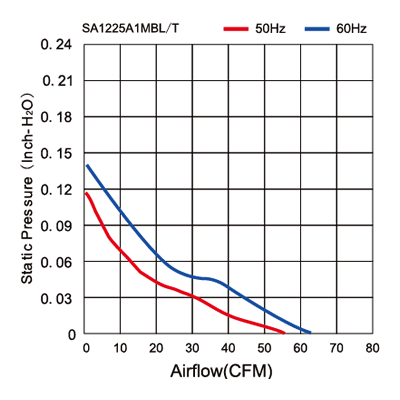

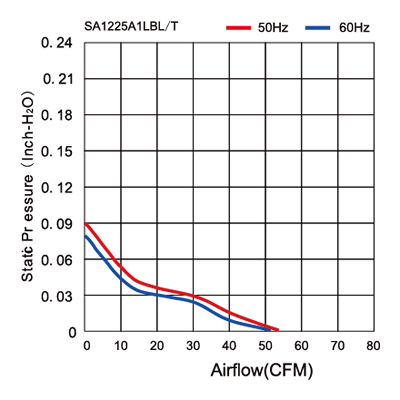

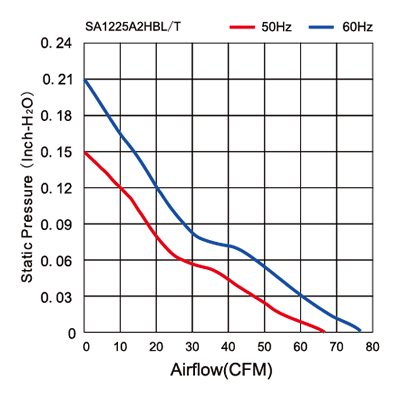

氣流和靜壓特性\Air Flow-Static Pressure Characteristics

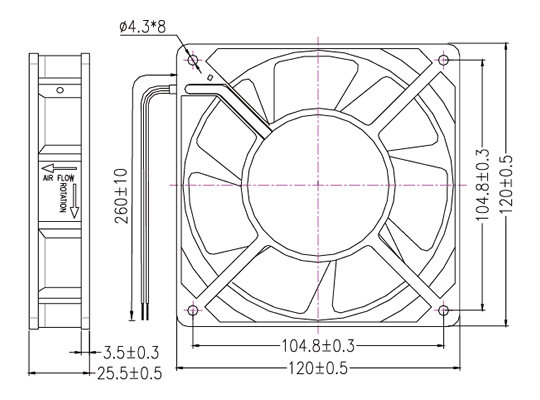

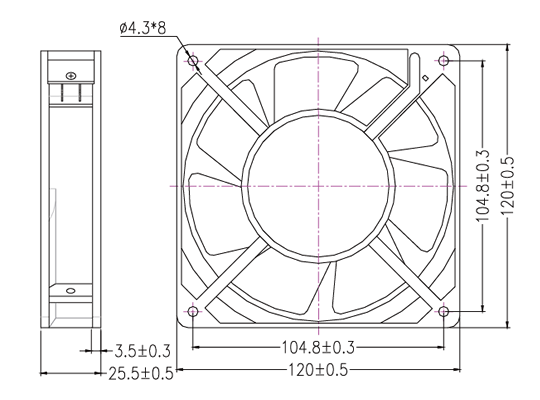

尺寸圖\Dimension
Product No.
品號
Model
型號
Type
型式
Bearing
System
培林
Voltage
電壓(VAC)
Freq.
頻率(Hz)
Current
電流(A)
Power
功率(W)
Speed
轉速(RPM)
Air Flow
風量(CFM)
Static Pressure
風壓(inch-H2O)
Noise
噪音(dBA)
Weight
重量(g)

N020800005

SA1225A1HBL

導線式

BALL

110-120

50/60

0.12/0.11

11/9

2350/2600

65/73

0.14/0.20

35/39

330

1

N020800046

SA1225A1HBT

插座式

BALL

110-120

50/60

0.12/0.11

11/9

2350/2600

65/73

0.14/0.20

35/39

330

1

N020800047

SA1225A1LBL

導線式

BALL

110-120

50/60

0.09/0.08

8.5/7.5

1900/1800

52/50

0.09/0.08

31/30

330

1

N020800048

SA1225A1LBT

插座式

BALL

110-120

50/60

0.09/0.08

8.5/7.5

1900/1800

52/50

0.09/0.08

31/30

330

1

N020800049

SA1225A1MBL

導線式

BALL

110-120

50/60

0.10/0.09

9/8

2100/2300

55/63

0.12/0.14

33/35

330

1

N020800050

SA1225A1MBT

插座式

BALL

110-120

50/60

0.10/0.09

9/8

2100/2300

55/63

0.12/0.14

33/35

330

1

N020800051

SA1225A1PBL

導線式

BALL

110-120

50/60

0.15/0.13

13/11

2450/2750

68/78

0.16/0.22

39/42

330

1

N020800052

SA1225A1PBT

插座式

BALL

110-120

50/60

0.15/0.13

13/11

2450/2750

68/78

0.16/0.22

39/42

330

1

N020800053

SA1225A2HBL

導線式

BALL

220-240

50/60

0.08/0.07

13/11

2400/2700

66/76

0.15/0.21

36/41

330

1

N020800054

SA1225A2HBT

插座式

BALL

220-240

50/60

0.08/0.07

13/11

2400/2700

66/76

0.15/0.21

36/41

330

1

導線式(Lead wire):L/插座式(Terminals):T
