產品介紹

輪輻手輪

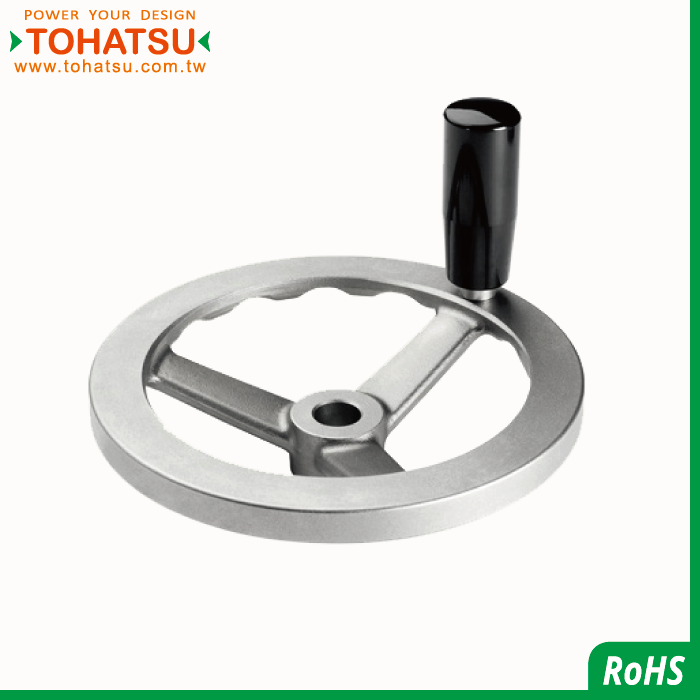

輪輻手輪(迴轉把手)(材質:不銹鋼)
SGR949

在工具機設備、機械運轉上面經常會使用到各種手輪,它不僅能夠幫助我們操縱機械設備,而且還可以減輕人力。
常見手輪類別有:輪輻手輪、錶盤手輪、實心手輪

輪福手輪
優點:1.外型美觀。2.耐老化、耐腐蝕、耐高溫、絕緣性佳。3.輕便、結構堅固。
適用於印刷、食品木工醫療等機械設備行業,使用壽命長。

錶盤手輪
優點:表面光滑,人性化設計手感良好,堅固耐用,讀數準確,機械結構美觀。
適用於木工、印刷、食品、醫療等各類工具機、數控工具機等機械設備的精密顯示或讀數調整。

實心手輪
優點:1.絕緣性佳。2.耐溫性佳。3.機械硬度強。4.耐腐蝕。5.耐老化。6.耐摩擦。7.不易變形。
適用於各種機械調節

規格數據

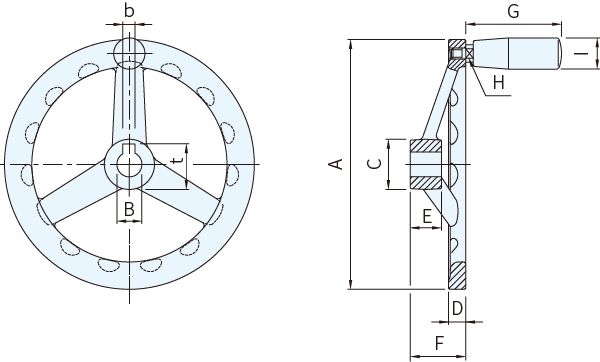

尺寸圖/Dimensional drawing
DIN6885 鍵槽規格
B 10 12 14 16 18 22 26 30 34
b 3 4 5 5 6 6 8 8 10
t 11.4 13.8 16.3 18.3 20.8 24.8 29.3 33.3 37.3
品號
A
B(H8)
C
D
E
F
G
H
I
輪幅數
備註
SGR949-0210 100 10 20 7 15 27.5 45 9 18 3 無鍵槽
SGR949-0220 125 12 24 9 16 28.5 55 9 21 3 無鍵槽
SGR949-0230 140 14 28 10 18 30.5 71 11 23 3 無鍵槽
SGR949-0240 160 14 31 11 20 35.5 71 11 23 3 無鍵槽
SGR949-0310 100 10 20 7 15 27.5 45 9 18 3 有鍵槽
SGR949-0320 125 12 24 9 16 28.5 55 9 21 3 有鍵槽
SGR949-0330 140 14 28 10 18 30.5 71 11 23 3 有鍵槽
SGR949-0340 160 14 31 11 20 35.5 71 11 23 3 有鍵槽
SGR949-0211 100 12 20 7 15 27.5 45 9 18 3 無鍵槽
SGR949-0221 125 14 24 9 16 28.5 55 9 21 3 無鍵槽
SGR949-0231 140 16 28 10 18 30.5 71 11 23 3 無鍵槽
SGR949-0241 160 16 31 11 20 35.5 71 11 23 3 無鍵槽
SGR949-0311 100 12 20 7 15 27.5 45 9 18 3 有鍵槽
SGR949-0321 125 14 24 9 16 28.5 55 9 21 3 有鍵槽
SGR949-0331 140 16 28 10 18 30.5 71 11 23 3 有鍵槽
SGR949-0341 160 16 31 11 20 35.5 71 11 23 3 有鍵槽
