產品介紹

輪輻手輪

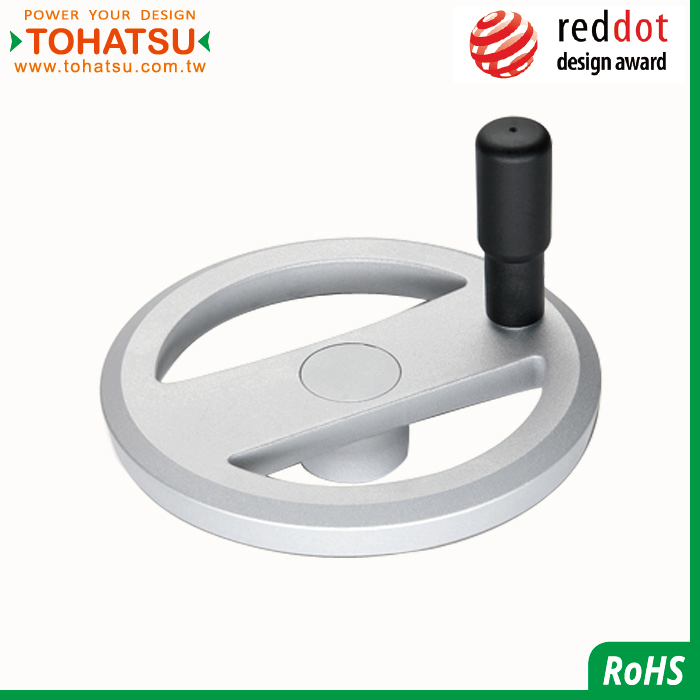

輪輻手輪(迴轉把手)(材質:鋁合金)
SGR924

在工具機設備、機械運轉上面經常會使用到各種手輪,它不僅能夠幫助我們操縱機械設備,而且還可以減輕人力。
常見手輪類別有:輪輻手輪、錶盤手輪、實心手輪

輪福手輪
優點:1.外型美觀。2.耐老化、耐腐蝕、耐高溫、絕緣性佳。3.輕便、結構堅固。
適用於印刷、食品木工醫療等機械設備行業,使用壽命長。

錶盤手輪
優點:表面光滑,人性化設計手感良好,堅固耐用,讀數準確,機械結構美觀。
適用於木工、印刷、食品、醫療等各類工具機、數控工具機等機械設備的精密顯示或讀數調整。

實心手輪
優點:1.絕緣性佳。2.耐溫性佳。3.機械硬度強。4.耐腐蝕。5.耐老化。6.耐摩擦。7.不易變形。
適用於各種機械調節

規格數據

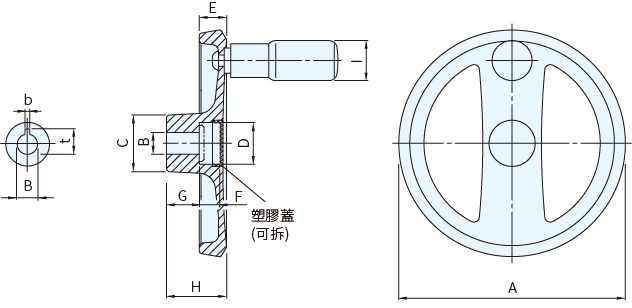

尺寸圖/Dimensional drawing
DIN6885 鍵槽規格
B 10 12 14 16 18 22 26 30 34
b 3 4 5 5 6 6 8 8 10
t 11.4 13.8 16.3 18.3 20.8 24.8 29.3 33.3 37.3
品號
A
B(H7)
C
D
E
F
G
H
I
備註
SGR924-0110 125 12 31 23 15 11 18 33.5 22 無鍵槽
SGR924-0120 140 14 36 28.5 16.5 13 19 36.5 24 無鍵槽
SGR924-0130 160 14 36 28.5 18 14.5 20 39.5 24 無鍵槽
SGR924-0140 200 18 42 36 20.5 16 24 45.5 25 無鍵槽
SGR924-0112 125 12 31 23 15 11 18 33.5 22 有鍵槽
SGR924-0122 140 14 36 28.5 16.5 13 19 36.5 24 有鍵槽
SGR924-0132 160 14 36 28.5 18 14.5 20 39.5 24 有鍵槽
SGR924-0142 200 18 42 36 20.5 16 24 45.5 25 有鍵槽
SGR924-0111 125 14 31 23 15 11 18 33.5 22 無鍵槽
SGR924-0121 140 16 36 28.5 16.5 13 19 36.5 24 無鍵槽
SGR924-0131 160 16 36 28.5 18 14.5 20 39.5 24 無鍵槽
SGR924-0141 200 20 42 36 20.5 16 24 45.5 25 無鍵槽
SGR924-0113 125 14 31 23 15 11 18 33.5 22 有鍵槽
SGR924-0123 140 16 36 28.5 16.5 13 19 36.5 24 有鍵槽
SGR924-0133 160 16 36 28.5 18 14.5 20 39.5 24 有鍵槽
SGR924-0143 200 20 42 36 20.5 16 24 45.5 25 有鍵槽
