輪輻手輪

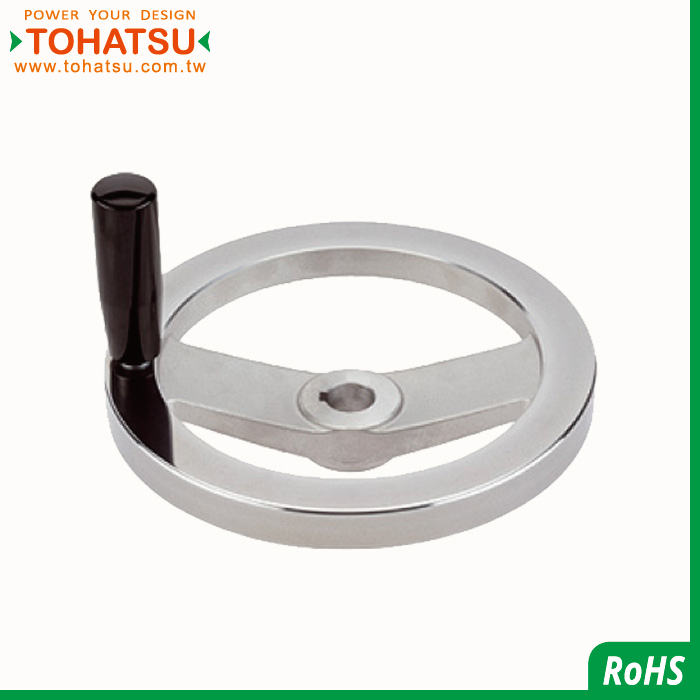

輪輻手輪(迴轉把手)(材質:鋁合金)
24610
在工具機設備、機械運轉上面經常會使用到各種手輪，它不僅能夠幫助我們操縱機械設備，而且還可以減輕人力。
常見手輪類別有:輪輻手輪、錶盤手輪、實心手輪
輪福手輪
優點:1.外型美觀。2.耐老化、耐腐蝕、耐高溫、絕緣性佳。3.輕便、結構堅固。
適用於印刷、食品木工醫療等機械設備行業，使用壽命長。
錶盤手輪
優點:表面光滑，人性化設計手感良好，堅固耐用，讀數準確，機械結構美觀。
適用於木工、印刷、食品、醫療等各類工具機、數控工具機等機械設備的精密顯示或讀數調整。
實心手輪
優點:1.絕緣性佳。2.耐溫性佳。3.機械硬度強。4.耐腐蝕。5.耐老化。6.耐摩擦。7.不易變形。
適用於各種機械調節
規格數據

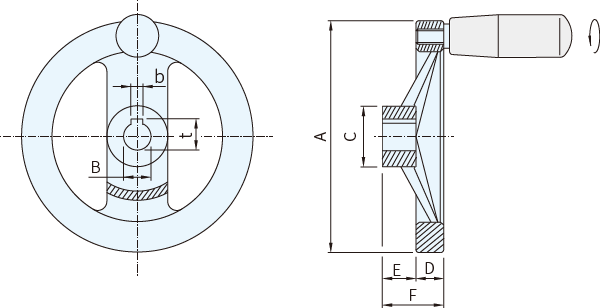

| 尺寸圖/Dimensional drawing |
 |
| DIN6885 鍵槽規格 | |||||||||
| B | 10 | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 |
| b | 3 | 4 | 5 | 5 | 6 | 6 | 8 | 8 | 10 |
| t | 11.4 | 13.8 | 16.3 | 18.3 | 20.8 | 24.8 | 29.3 | 33.3 | 37.3 |
|
品號
|
A
|
B(H7)
|
C
|
D
|
E
|
F
|
備註
|
質量(g)
|
|---|---|---|---|---|---|---|---|---|
| 24610.0210 | 125 | 12 | 31 | 15 | 18 | 33 | 無鍵槽 | 390 |
| 24610.0220 | 160 | 14 | 36 | 18 | 20 | 39 | 無鍵槽 | 645 |
| 24610.0230 | 200 | 18 | 42 | 20.5 | 24 | 45 | 無鍵槽 | 1000 |
| 24610.0240 | 250 | 22 | 48 | 23 | 28 | 51 | 無鍵槽 | 1585 |
| 24610.0310 | 125 | 12 | 31 | 15 | 18 | 33 | 有鍵槽 | 390 |
| 24610.0320 | 160 | 14 | 36 | 18 | 20 | 39 | 有鍵槽 | 645 |
| 24610.0330 | 200 | 18 | 42 | 20.5 | 24 | 45 | 有鍵槽 | 1000 |
| 24610.0340 | 250 | 22 | 48 | 23 | 28 | 51 | 有鍵槽 | 1585 |
| 24610.0211 | 125 | 14 | 31 | 15 | 18 | 33 | 無鍵槽 | 390 |
| 24610.0221 | 160 | 16 | 36 | 18 | 20 | 39 | 無鍵槽 | 645 |
| 24610.0231 | 200 | 20 | 42 | 20.5 | 24 | 45 | 無鍵槽 | 1000 |
| 24610.0241 | 250 | 26 | 48 | 23 | 28 | 51 | 無鍵槽 | 1585 |
| 24610.0311 | 125 | 14 | 31 | 15 | 18 | 33 | 有鍵槽 | 390 |
| 24610.0321 | 160 | 16 | 36 | 18 | 20 | 39 | 有鍵槽 | 645 |
| 24610.0331 | 200 | 20 | 42 | 20.5 | 24 | 45 | 有鍵槽 | 1000 |
| 24610.0341 | 250 | 26 | 48 | 23 | 28 | 51 | 有鍵槽 | 1585 |
