產品介紹

輪輻手輪

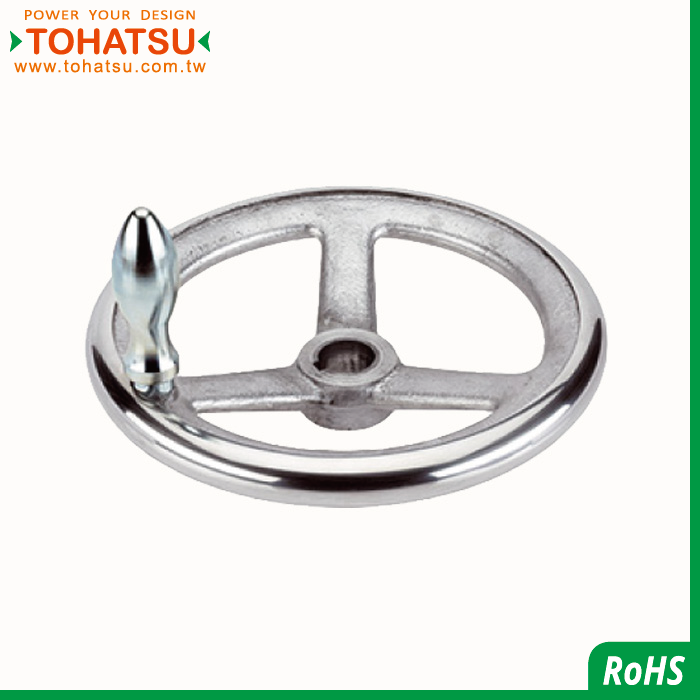

輪輻手輪(迴轉把手)(材質:鋁合金)
24590

在工具機設備、機械運轉上面經常會使用到各種手輪,它不僅能夠幫助我們操縱機械設備,而且還可以減輕人力。
常見手輪類別有:輪輻手輪、錶盤手輪、實心手輪

輪福手輪
優點:1.外型美觀。2.耐老化、耐腐蝕、耐高溫、絕緣性佳。3.輕便、結構堅固。
適用於印刷、食品木工醫療等機械設備行業,使用壽命長。

錶盤手輪
優點:表面光滑,人性化設計手感良好,堅固耐用,讀數準確,機械結構美觀。
適用於木工、印刷、食品、醫療等各類工具機、數控工具機等機械設備的精密顯示或讀數調整。

實心手輪
優點:1.絕緣性佳。2.耐溫性佳。3.機械硬度強。4.耐腐蝕。5.耐老化。6.耐摩擦。7.不易變形。
適用於各種機械調節

規格數據

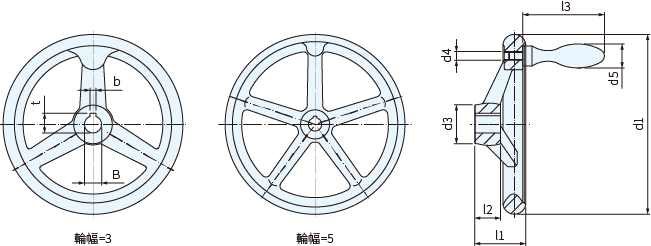

尺寸圖/Dimensional drawing
DIN6885 鍵槽規格
B 10 12 14 16 18 22 26 30 34
b 3 4 5 5 6 6 8 8 10
t 11.4 13.8 16.3 18.3 20.8 24.8 29.3 33.3 37.3
品號
d1
B(H7)
d3
d4
d5
l1
l2
l3
輪幅
備註
質量(g)
24590.0200 80 10 24 M6 16 29 16 49 3 無鍵槽 150
24590.0205 100 10 26 M6 16 33 17 49 3 無鍵槽 210
24590.0210 125 12 28 M8 20 36 18 61 3 無鍵槽 340
24590.0220 160 14 32 M10 25 40 20 75 3 無鍵槽 615
24590.0230 200 18 38 M10 25 45 24 75 3 無鍵槽 970
24590.0240 250 22 45 M12 32 50 28 95 5 無鍵槽 1885
24590.0245 315 26 53 M12 32 56 33 95 5 無鍵槽 2885
24590.0250 400 30 65 M16 36 63 38 106 5 無鍵槽 4250
24590.0300 80 10 24 M6 16 29 16 49 3 有鍵槽 150
24590.0305 100 10 26 M6 16 33 17 49 3 有鍵槽 210
24590.0310 125 12 28 M8 20 36 18 61 3 有鍵槽 340
24590.0320 160 14 32 M10 25 40 20 75 3 有鍵槽 615
24590.0330 200 18 38 M10 25 45 24 75 3 有鍵槽 970
24590.0340 250 22 45 M12 32 50 28 95 5 有鍵槽 1885
24590.0345 315 26 53 M12 32 56 33 95 5 有鍵槽 2885
24590.0350 400 30 65 M16 36 63 38 106 5 有鍵槽 4250
24590.0201 80 12 24 M6 16 29 16 49 3 無鍵槽 150
24590.0206 100 12 26 M6 16 33 17 49 3 無鍵槽 220
24590.0211 125 14 28 M8 20 36 18 61 3 無鍵槽 340
24590.0221 160 16 32 M10 25 40 20 75 3 無鍵槽 615
24590.0231 200 22 38 M10 25 45 24 75 3 無鍵槽 970
24590.0241 250 26 45 M12 32 50 28 95 5 無鍵槽 1885
24590.0246 315 30 53 M12 32 56 33 95 5 無鍵槽 2885
24590.0251 400 34 65 M16 36 63 38 106 5 無鍵槽 4250
24590.0301 80 12 24 M6 16 29 16 49 3 有鍵槽 150
24590.0306 100 12 26 M6 16 33 17 49 3 有鍵槽 210
24590.0311 125 14 28 M8 20 36 18 61 3 有鍵槽 340
24590.0321 160 16 32 M10 25 40 20 75 3 有鍵槽 615
24590.0331 200 22 38 M10 25 45 24 75 3 有鍵槽 970
24590.0341 250 26 45 M12 32 50 28 95 5 有鍵槽 1885
24590.0346 315 30 53 M12 32 56 33 95 5 有鍵槽 2885
24590.0351 400 34 65 M16 36 63 38 106 5 有鍵槽 4250
