產品介紹

輪輻手輪

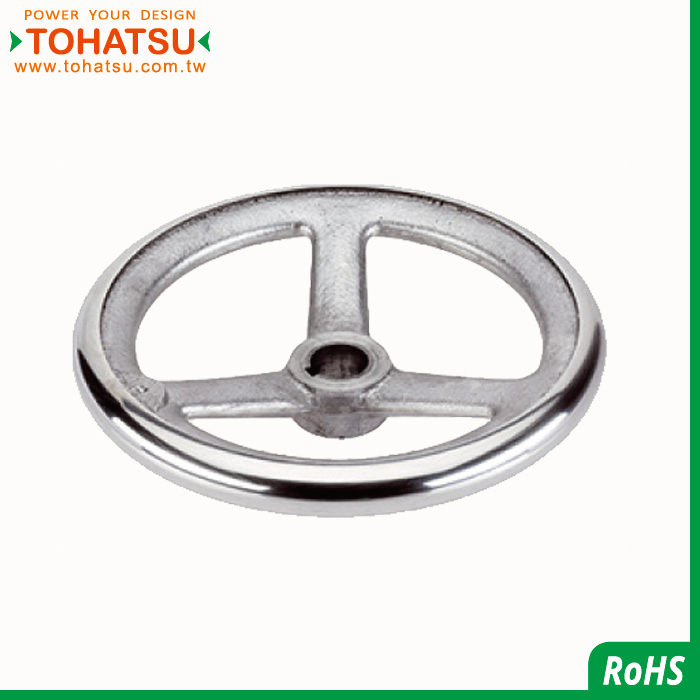

輪輻手輪(材質:鋁合金)
24590

在工具機設備、機械運轉上面經常會使用到各種手輪,它不僅能夠幫助我們操縱機械設備,而且還可以減輕人力。
常見手輪類別有:輪輻手輪、錶盤手輪、實心手輪

輪福手輪
優點:1.外型美觀。2.耐老化、耐腐蝕、耐高溫、絕緣性佳。3.輕便、結構堅固。
適用於印刷、食品木工醫療等機械設備行業,使用壽命長。

錶盤手輪
優點:表面光滑,人性化設計手感良好,堅固耐用,讀數準確,機械結構美觀。
適用於木工、印刷、食品、醫療等各類工具機、數控工具機等機械設備的精密顯示或讀數調整。

實心手輪
優點:1.絕緣性佳。2.耐溫性佳。3.機械硬度強。4.耐腐蝕。5.耐老化。6.耐摩擦。7.不易變形。
適用於各種機械調節

規格數據

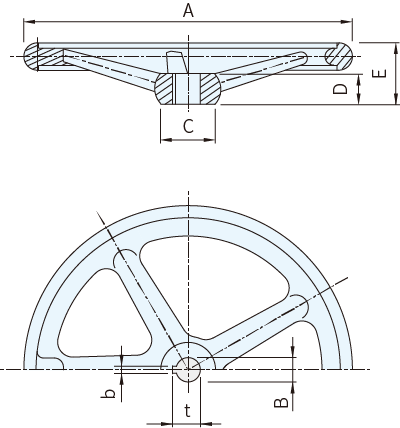

尺寸圖/Dimensional drawing
DIN6885 鍵槽規格
B 10 12 14 16 18 22 26 30 34
b 3 4 5 5 6 6 8 8 10
t 11.4 13.8 16.3 18.3 20.8 24.8 29.3 33.3 37.3
品號
A
B
C
D
E
輪幅數
備註
質量(g)
24590.0000 80 10 24 16 29 3 無鍵槽 92
24590.0005 100 10 26 17 33 3 無鍵槽 160
24590.0010 125 12 28 18 36 3 無鍵槽 237
24590.0020 160 14 32 20 40 3 無鍵槽 435
24590.0030 200 18 38 24 45 3 無鍵槽 783
24590.0040 250 22 45 28 50 5 無鍵槽 1509
24590.0045 315 26 53 33 56 5 無鍵槽 2440
24590.0050 400 30 65 38 63 5 無鍵槽 3740
24590.0100 80 10 24 16 29 3 有鍵槽 99
24590.0105 100 10 26 17 33 3 有鍵槽 171
24590.0110 125 12 28 18 36 3 有鍵槽 232
24590.0120 160 14 32 20 40 3 有鍵槽 422
24590.0130 200 18 38 24 45 3 有鍵槽 799
24590.0140 250 22 45 28 50 5 有鍵槽 1511
24590.0145 315 26 53 33 56 5 有鍵槽 2500
24590.0150 400 30 65 38 63 5 有鍵槽 3600
24590.0001 80 12 24 16 29 3 無鍵槽 92
24590.0006 100 12 26 17 33 3 無鍵槽 160
24590.0011 125 14 28 18 36 3 無鍵槽 237
24590.0021 160 16 32 20 40 3 無鍵槽 435
24590.0031 200 22 38 24 45 3 無鍵槽 783
24590.0041 250 26 45 28 50 5 無鍵槽 1509
24590.0046 315 30 53 33 56 5 無鍵槽 2440
24590.0051 400 34 65 38 63 5 無鍵槽 3740
24590.0101 80 12 24 16 29 3 有鍵槽 99
24590.0106 100 12 26 17 33 3 有鍵槽 171
24590.0111 125 14 28 18 36 3 有鍵槽 232
24590.0121 160 16 32 20 40 3 有鍵槽 422
24590.0131 200 22 38 24 45 3 有鍵槽 799
24590.0141 250 26 45 28 50 5 有鍵槽 1511
24590.0146 315 30 53 33 56 5 有鍵槽 2500
24590.0151 400 34 65 38 63 5 有鍵槽 3600
