固定銷／定位銷
定位銷(材質:鋼)(錐面)
22630
固定銷又稱定位銷，主要作用在兩零件之間緊固的螺絲間，保證位置準確性。
基本形式是圓柱銷(直銷)和圓錐銷(斜銷)區別如下
圓柱銷(直銷):1.可預加工。2.精確定位。3.抗剪作用。
利用微小過盈固定在鉸制孔中，可以承受不大的載荷。為保證定位精度和聯接的緊固性,不適合經常拆卸。
主要用於定位，也用作聯接銷和安全銷。
圓錐銷(斜銷):1.通常配合。2.經常拆卸。3.快速定位。
具有1：50的錐度，自鎖性好，定位精度高，安裝方便，多次裝拆對定位精度的影響較小。
主要用於定位,也可用作聯接銷,銷孔需鉸制。
規格數據

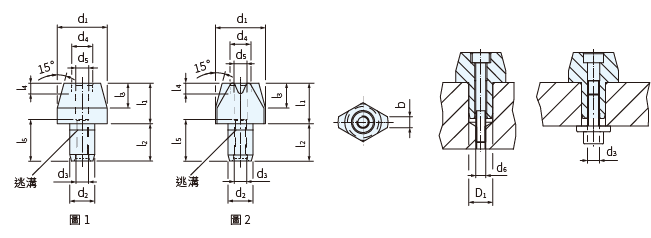

| 尺寸圖/Dimensional drawing |
 |
|
品號
Product No.
|
TYPE
|
d1
|
l1
|
b
|
d2
|
l2
|
d3
|
d4
|
l3
|
d5
|
l4
|
d6
|
l5
|
安裝孔D1
Mounting holes
|
質量(g)
quality
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22630.0220 | 圖 1 | 6 | 7 | - | 4 | 6 | - | - | 4 | 2.1 | - | M2 | - | 4 | 1.4 |
| 22630.0221 | 圖 1 | 6 | 12 | - | 4 | 6 | - | - | 4 | 2.1 | - | M2 | - | 4 | 2.9 |
| 22630.0222 | 圖 1 | 8 | 10 | - | 6 | 9 | M3 | - | 6 | 2.6 | - | M2.5 | 10 | 6 | 4.2 |
| 22630.0223 | 圖 1 | 8 | 16 | - | 6 | 9 | M3 | - | 6 | 2.6 | - | M2.5 | 10 | 6 | 6.4 |
| 22630.0224 | 圖 1 | 10 | 10 | - | 6 | 9 | M3 | 5 | 6 | 2.6 | 2.6 | M2.5 | 10 | 6 | 6.1 |
| 22630.0225 | 圖 1 | 10 | 18 | - | 6 | 9 | M3 | 5 | 6 | 2.6 | 2.6 | M2.5 | 10 | 6 | 10 |
| 22630.0226 | 圖 1 | 12 | 10 | - | 6 | 9 | M3 | 5 | 6 | 2.6 | 2.6 | M2.5 | 10 | 6 | 8 |
| 22630.0227 | 圖 1 | 12 | 18 | - | 6 | 9 | M3 | 5 | 6 | 2.6 | 2.6 | M2.5 | 10 | 6 | 15 |
| 22630.0228 | 圖 1 | 16 | 13 | - | 8 | 12 | M4 | 6.5 | 8 | 3.3 | 3.1 | M3 | 13 | 8 | 19 |
| 22630.0229 | 圖 1 | 16 | 22 | - | 8 | 12 | M4 | 6.5 | 8 | 3.3 | 3.1 | M3 | 13 | 8 | 32 |
| 22630.0230 | 圖 1 | 20 | 15 | - | 12 | 18 | M6 | 10 | 9 | 5.2 | 5.1 | M5 | 19 | 12 | 46 |
| 22630.0231 | 圖 1 | 20 | 25 | - | 12 | 18 | M6 | 10 | 9 | 5.2 | 5.1 | M5 | 19 | 12 | 60 |
| 22630.0232 | 圖 1 | 25 | 15 | - | 12 | 18 | M6 | 10 | 9 | 5.2 | 5.1 | M5 | 19 | 12 | 59 |
| 22630.0233 | 圖 1 | 25 | 25 | - | 12 | 18 | M6 | 10 | 9 | 5.2 | 5.1 | M5 | 19 | 12 | 96 |
| 22630.0240 | 圖 2 | 6 | 7 | 1 | 4 | 6 | - | - | 4 | 2.1 | - | M2 | - | 4 | 1 |
| 22630.0241 | 圖 2 | 6 | 12 | 4 | 6 | - | - | 4 | 2.1 | - | M2 | - | 4 | 1.5 | |
| 22630.0242 | 圖 2 | 8 | 10 | 1.6 | 6 | 9 | M3 | - | 6 | 2.6 | - | M2.5 | 10 | 6 | 3.4 |
| 22630.0243 | 圖 2 | 8 | 16 | 1.6 | 6 | 9 | M3 | - | 6 | 2.6 | - | M2.5 | 10 | 6 | 4.4 |
| 22630.0244 | 圖 2 | 10 | 10 | 2.5 | 6 | 9 | M3 | 5 | 6 | 2.6 | 2.6 | M2.5 | 10 | 6 | 4.6 |
| 22630.0245 | 圖 2 | 10 | 18 | 2.5 | 6 | 9 | M3 | 5 | 6 | 2.6 | 2.6 | M2.5 | 10 | 6 | 7.3 |
| 22630.0246 | 圖 2 | 12 | 10 | 2.5 | 6 | 9 | M3 | 5 | 6 | 2.6 | 2.6 | M2.5 | 10 | 6 | 5.8 |
| 22630.0247 | 圖 2 | 12 | 18 | 2.5 | 6 | 9 | M3 | 5 | 6 | 2.6 | 2.6 | M2.5 | 10 | 6 | 10 |
| 22630.0248 | 圖 2 | 16 | 13 | 3.5 | 8 | 12 | M4 | 6.5 | 8 | 3.3 | 3.1 | M3 | 13 | 8 | 14 |
| 22630.0249 | 圖 2 | 16 | 22 | 3.5 | 8 | 12 | M4 | 6.5 | 8 | 3.3 | 3.1 | M3 | 13 | 8 | 22 |
| 22630.0250 | 圖 2 | 20 | 15 | 5 | 12 | 18 | M6 | 10 | 9 | 5.2 | 5.1 | M5 | 19 | 12 | 30 |
| 22630.0251 | 圖 2 | 20 | 25 | 5 | 12 | 18 | M6 | 10 | 9 | 5.2 | 5.1 | M5 | 19 | 12 | 44 |
| 22630.0252 | 圖 2 | 25 | 15 | 5 | 12 | 18 | M6 | 10 | 9 | 5.2 | 5.1 | M5 | 19 | 12 | 41 |
| 22630.0253 | 圖 2 | 25 | 25 | 5 | 12 | 18 | M6 | 10 | 9 | 5.2 | 5.1 | M5 | 19 | 12 | 62 |
