固定銷／定位銷

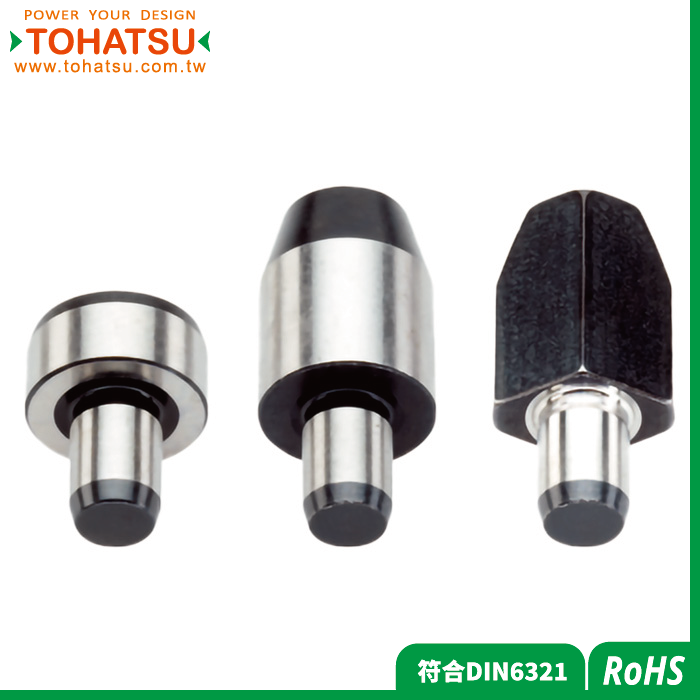

定位銷(材質:鋼)(平面、錐面)
22630
固定銷又稱定位銷，主要作用在兩零件之間緊固的螺絲間，保證位置準確性。
基本形式是圓柱銷(直銷)和圓錐銷(斜銷)區別如下
圓柱銷(直銷):1.可預加工。2.精確定位。3.抗剪作用。
利用微小過盈固定在鉸制孔中，可以承受不大的載荷。為保證定位精度和聯接的緊固性,不適合經常拆卸。
主要用於定位，也用作聯接銷和安全銷。
圓錐銷(斜銷):1.通常配合。2.經常拆卸。3.快速定位。
具有1：50的錐度，自鎖性好，定位精度高，安裝方便，多次裝拆對定位精度的影響較小。
主要用於定位,也可用作聯接銷,銷孔需鉸制。
規格數據
| 尺寸圖/Dimensional drawing |
 |
|
品號
Product No.
|
型式
Type
|
d1
|
l1
|
b
|
d2
|
l2
|
l4
|
定位孔D1
positioning hole
|
質量(kg)
quality
|
|---|---|---|---|---|---|---|---|---|---|
| 22630.0011 | 圖 1 | 6 | 5 | – | 4 | 6 | – | 4 | 1.8 |
| 22630.0012 | 圖 1 | 10 | 6 | – | 6 | 9 | – | 6 | 5.7 |
| 22630.0013 | 圖 1 | 16 | 8 | – | 8 | 12 | – | 8 | 17 |
| 22630.0014 | 圖 1 | 25 | 10 | – | 12 | 18 | – | 12 | 50 |
| 22630.0020 | 圖 2 | 6 | 7 | – | 4 | 6 | 4 | 4 | 2.2 |
| 22630.0021 | 圖 2 | 6 | 12 | – | 4 | 6 | 4 | 4 | 3 |
| 22630.0022 | 圖 2 | 8 | 10 | – | 6 | 9 | 6 | 6 | 5.4 |
| 22630.0023 | 圖 2 | 8 | 16 | – | 6 | 9 | 6 | 6 | 8 |
| 22630.0024 | 圖 2 | 10 | 10 | – | 6 | 9 | 6 | 6 | 7.4 |
| 22630.0025 | 圖 2 | 10 | 18 | – | 6 | 9 | 6 | 6 | 12 |
| 22630.0026 | 圖 2 | 12 | 10 | – | 6 | 9 | 6 | 6 | 10 |
| 22630.0027 | 圖 2 | 12 | 18 | – | 6 | 9 | 6 | 6 | 17 |
| 22630.0028 | 圖 2 | 16 | 13 | – | 8 | 12 | 8 | 8 | 23 |
| 22630.0029 | 圖 2 | 16 | 22 | – | 8 | 12 | 8 | 8 | 36 |
| 22630.0030 | 圖 2 | 20 | 15 | – | 12 | 18 | 9 | 12 | 47 |
| 22630.0031 | 圖 2 | 20 | 25 | – | 12 | 18 | 9 | 12 | 72 |
| 22630.0032 | 圖 2 | 25 | 15 | – | 12 | 18 | 9 | 12 | 66 |
| 22630.0033 | 圖 2 | 25 | 25 | – | 12 | 18 | 9 | 12 | 106 |
| 22630.0040 | 圖 3 | 6 | 7 | 1 | 4 | 6 | 4 | 4 | 1.8 |
| 22630.0041 | 圖 3 | 6 | 12 | 1 | 4 | 6 | 4 | 4 | 2 |
| 22630.0042 | 圖 3 | 8 | 10 | 1.6 | 6 | 9 | 6 | 6 | 4.5 |
| 22630.0043 | 圖 3 | 8 | 16 | 1.6 | 6 | 9 | 6 | 6 | 6 |
| 22630.0044 | 圖 3 | 10 | 10 | 2.5 | 6 | 9 | 6 | 6 | 6 |
| 22630.0045 | 圖 3 | 10 | 18 | 2.5 | 6 | 9 | 6 | 6 | 9 |
| 22630.0046 | 圖 3 | 12 | 10 | 2.5 | 6 | 9 | 6 | 6 | 7 |
| 22630.0047 | 圖 3 | 12 | 18 | 2.5 | 6 | 9 | 6 | 6 | 11 |
| 22630.0048 | 圖 3 | 16 | 13 | 3.5 | 8 | 12 | 8 | 8 | 17 |
| 22630.0049 | 圖 3 | 16 | 22 | 3.5 | 8 | 12 | 8 | 8 | 26 |
| 22630.0050 | 圖 3 | 20 | 15 | 5 | 12 | 18 | 9 | 12 | 39 |
| 22630.0051 | 圖 3 | 20 | 25 | 5 | 12 | 18 | 9 | 12 | 55 |
| 22630.0052 | 圖 3 | 25 | 15 | 5 | 12 | 18 | 9 | 12 | 49 |
| 22630.0053 | 圖 3 | 25 | 25 | 5 | 12 | 18 | 9 | 12 | 72 |
