固定銷／定位銷
定位銷(材質:鋼、不銹鋼)(球面)
22630
固定銷又稱定位銷，主要作用在兩零件之間緊固的螺絲間，保證位置準確性。
基本形式是圓柱銷(直銷)和圓錐銷(斜銷)區別如下
圓柱銷(直銷):1.可預加工。2.精確定位。3.抗剪作用。
利用微小過盈固定在鉸制孔中，可以承受不大的載荷。為保證定位精度和聯接的緊固性,不適合經常拆卸。
主要用於定位，也用作聯接銷和安全銷。
圓錐銷(斜銷):1.通常配合。2.經常拆卸。3.快速定位。
具有1：50的錐度，自鎖性好，定位精度高，安裝方便，多次裝拆對定位精度的影響較小。
主要用於定位,也可用作聯接銷,銷孔需鉸制。
規格數據

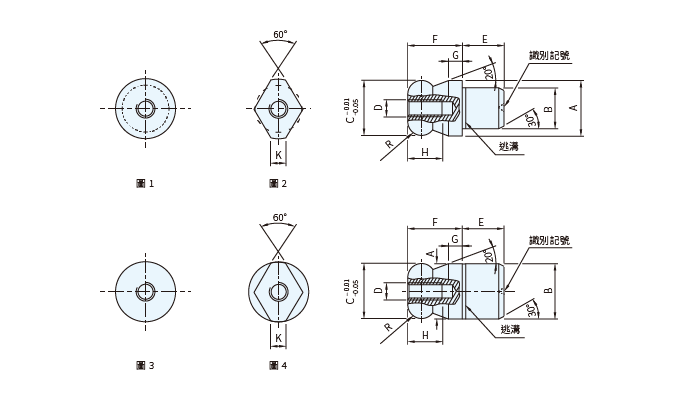

| 尺寸圖/Dimensional drawing |
 |
|
品號
Product No.
|
材質+處理
Material + Surface Treatment
|
型式
Type
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
R
|
K
|
質量(kg)
quality
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22630.0310 | 鋼 | 圖 1 | 10 | 7 | 10 | M3 | 7 | 10 | 2.5 | 6 | 2.5 | – | 6.7 |
| 22630.0312 | 鋼 | 圖 1 | 12 | 8 | 12 | M4 | 8 | 12 | 3 | 8 | 3 | – | 11 |
| 22630.0316 | 鋼 | 圖 1 | 16 | 12 | 16 | M5 | 12 | 16 | 4 | 10 | 4 | – | 31 |
| 22630.0320 | 鋼 | 圖 1 | 20 | 14 | 20 | M5 | 14 | 20 | 5 | 10 | 5 | – | 58 |
| 22630.0322 | 鋼 | 圖 1 | 22 | 16 | 22 | M5 | 16 | 22 | 5.5 | 10 | 5.5 | – | 81 |
| 22630.0325 | 鋼 | 圖 1 | 25 | 18 | 25 | M5 | 18 | 25 | 6 | 10 | 6 | – | 118 |
| 22630.0410 | 鋼 | 圖 2 | 10 | 7 | 10 | M3 | 7 | 10 | 2.5 | 6 | 2.5 | 2.5 | 5.3 |
| 22630.0412 | 鋼 | 圖 2 | 12 | 8 | 12 | M4 | 8 | 12 | 3 | 8 | 3 | 2.5 | 8 |
| 22630.0416 | 鋼 | 圖 2 | 16 | 12 | 16 | M5 | 12 | 16 | 4 | 10 | 4 | 4.3 | 25 |
| 22630.0420 | 鋼 | 圖 2 | 20 | 14 | 20 | M5 | 14 | 20 | 5 | 10 | 5 | 5 | 46 |
| 22630.0422 | 鋼 | 圖 2 | 22 | 16 | 22 | M5 | 16 | 22 | 5.5 | 10 | 5.5 | 5 | 63 |
| 22630.0425 | 鋼 | 圖 2 | 25 | 18 | 25 | M5 | 18 | 25 | 6 | 10 | 6 | 5.6 | 92 |
| 22630.0508 | 鋼 | 圖 3 | 8 | 8 | 8 | M3 | 10 | 8 | 2 | 6 | 2 | – | 6 |
| 22630.0510 | 鋼 | 圖 3 | 10 | 10 | 10 | M3 | 13 | 10 | 2.5 | 6 | 2.5 | – | 12 |
| 22630.0512 | 鋼 | 圖 3 | 12 | 12 | 12 | M4 | 15 | 12 | 3 | 8 | 3 | – | 21 |
| 22630.0516 | 鋼 | 圖 3 | 16 | 16 | 16 | M5 | 20 | 16 | 4 | 10 | 4 | – | 51 |
| 22630.0520 | 鋼 | 圖 3 | 20 | 20 | 20 | M5 | 25 | 20 | 5 | 10 | 5 | – | 101 |
| 22630.0525 | 鋼 | 圖 3 | 25 | 25 | 25 | M5 | 25 | 25 | 6 | 10 | 6 | – | 176 |
| 22630.0530 | 鋼 | 圖 3 | 30 | 30 | 30 | M6 | 30 | 30 | 8 | 12 | 8 | – | 307 |
| 22630.0540 | 鋼 | 圖 3 | 40 | 40 | 40 | M6 | 40 | 40 | 10 | 12 | 10 | – | 729 |
| 22630.0550 | 鋼 | 圖 3 | 50 | 50 | 50 | M6 | 50 | 50 | 12 | 12 | 12 | – | 1422 |
| 22630.0608 | 鋼 | 圖 4 | 8 | 8 | 8 | M3 | 10 | 8 | 2 | 6 | 2 | 1.9 | 5 |
| 22630.0610 | 鋼 | 圖 4 | 10 | 10 | 10 | M3 | 13 | 10 | 2.5 | 6 | 2.5 | 2.5 | 11 |
| 22630.0612 | 鋼 | 圖 4 | 12 | 12 | 12 | M4 | 15 | 12 | 3 | 8 | 3 | 17 | |
| 22630.0616 | 鋼 | 圖 4 | 16 | 16 | 16 | M5 | 20 | 16 | 4 | 10 | 4 | 4.3 | 44 |
| 22630.0620 | 鋼 | 圖 4 | 20 | 20 | 20 | M5 | 25 | 20 | 5 | 10 | 5 | 5 | 88 |
| 22630.0625 | 鋼 | 圖 4 | 25 | 25 | 25 | M5 | 25 | 25 | 6 | 10 | 6 | 5.6 | 149 |
| 22630.0630 | 鋼 | 圖 4 | 30 | 30 | 30 | M6 | 30 | 30 | 8 | 12 | 8 | 8.8 | 270 |
| 22630.0640 | 鋼 | 圖 4 | 40 | 40 | 40 | M6 | 40 | 40 | 10 | 12 | 10 | 12.8 | 657 |
| 22630.0650 | 鋼 | 圖 4 | 50 | 50 | 50 | M6 | 50 | 50 | 12 | 12 | 12 | 16.7 | 1243 |
| 22630.0350 | SUS303 | 圖 1 | 10 | 7 | 10 | M3 | 7 | 10 | 2.5 | 6 | 2.5 | – | 6.7 |
| 22630.0352 | SUS303 | 圖 1 | 12 | 8 | 12 | M4 | 8 | 12 | 3 | 8 | 3 | – | 11 |
| 22630.0356 | SUS303 | 圖 1 | 16 | 12 | 16 | M5 | 12 | 16 | 4 | 10 | 4 | – | 31 |
| 22630.0360 | SUS303 | 圖 1 | 20 | 14 | 20 | M5 | 14 | 20 | 5 | 10 | 5 | – | 58 |
| 22630.0450 | SUS303 | 圖 2 | 10 | 7 | 10 | M3 | 7 | 10 | 2.5 | 6 | 2.5 | 2.5 | 5.3 |
| 22630.0452 | SUS303 | 圖 2 | 12 | 8 | 12 | M4 | 8 | 12 | 3 | 8 | 3 | 2.5 | 8 |
| 22630.0456 | SUS303 | 圖 2 | 16 | 12 | 16 | M5 | 12 | 16 | 4 | 10 | 4 | 4.3 | 25 |
| 22630.0460 | SUS303 | 圖 2 | 20 | 14 | 20 | M5 | 14 | 20 | 5 | 10 | 5 | 5 | 46 |
| 22630.0568 | SUS303 | 圖 3 | 8 | 8 | 8 | M3 | 10 | 8 | 2 | 6 | 2 | – | 6 |
| 22630.0570 | SUS303 | 圖 3 | 10 | 10 | 10 | M3 | 13 | 10 | 2.5 | 6 | 2.5 | – | 12 |
| 22630.0572 | SUS303 | 圖 3 | 12 | 12 | 12 | M4 | 15 | 12 | 3 | 8 | 3 | – | 21 |
| 22630.0576 | SUS303 | 圖 3 | 16 | 16 | 16 | M5 | 20 | 16 | 4 | 10 | 4 | – | 51 |
| 22630.0580 | SUS303 | 圖 3 | 20 | 20 | 20 | M5 | 25 | 20 | 5 | 10 | 5 | – | 101 |
| 22630.0668 | SUS303 | 圖 4 | 8 | 8 | 8 | M3 | 10 | 8 | 2 | 6 | 2 | 1.9 | 5 |
| 22630.0670 | SUS303 | 圖 4 | 10 | 10 | 10 | M3 | 13 | 10 | 2.5 | 6 | 2.5 | 2.5 | 11 |
| 22630.0672 | SUS303 | 圖 4 | 12 | 12 | 12 | M4 | 15 | 12 | 3 | 8 | 3 | 17 | |
| 22630.0676 | SUS303 | 圖 4 | 16 | 16 | 16 | M5 | 20 | 16 | 4 | 10 | 4 | 4.3 | 44 |
| 22630.0680 | SUS303 | 圖 4 | 20 | 20 | 20 | M5 | 25 | 20 | 5 | 10 | 5 | 5 | 88 |
