固定銷／定位銷

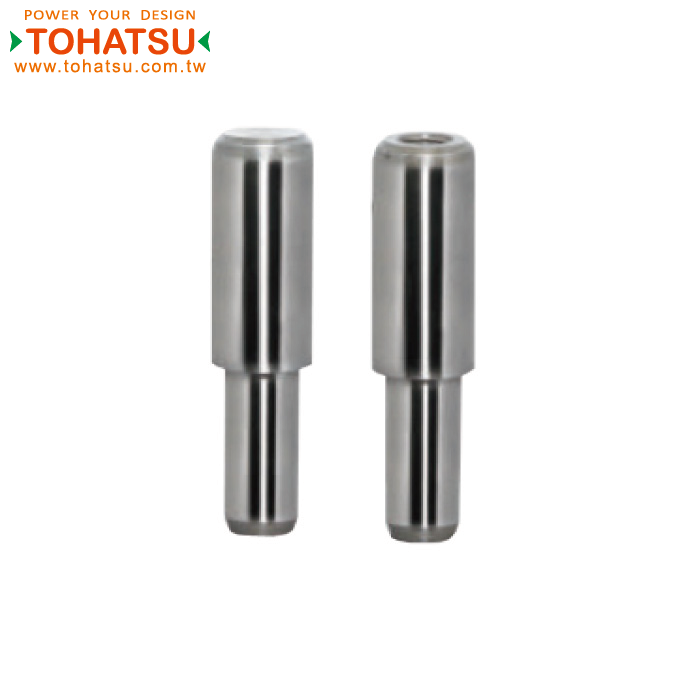

圓柱銷(材質:SUJ2)
NPKA NPKAN
固定銷又稱定位銷，主要作用在兩零件之間緊固的螺絲間，保證位置準確性。
基本形式是圓柱銷(直銷)和圓錐銷(斜銷)區別如下
圓柱銷(直銷):1.可預加工。2.精確定位。3.抗剪作用。
利用微小過盈固定在鉸制孔中，可以承受不大的載荷。為保證定位精度和聯接的緊固性,不適合經常拆卸。
主要用於定位，也用作聯接銷和安全銷。
圓錐銷(斜銷):1.通常配合。2.經常拆卸。3.快速定位。
具有1：50的錐度，自鎖性好，定位精度高，安裝方便，多次裝拆對定位精度的影響較小。
主要用於定位,也可用作聯接銷,銷孔需鉸制。
規格數據

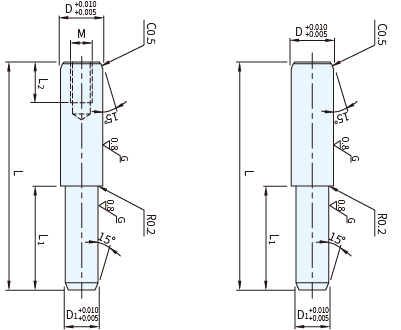

| 尺寸圖/Dimensional drawing |
 |
|
品號
Product No.
|
D
|
L
|
D1
|
L1
|
M
|
L2
|
|---|---|---|---|---|---|---|
| NPKA-5-15 | 5 | 15 | 4 | 5 | - | - |
| NPKA-5-25 | 5 | 25 | 4 | 10 | - | - |
| NPKA-6-20 | 6 | 20 | 5 | 10 | - | - |
| NPKA-6-30 | 6 | 30 | 5 | 15 | - | - |
| NPKA-8-25 | 8 | 25 | 6 | 10 | - | - |
| NPKA-8-35 | 8 | 35 | 6 | 15 | - | - |
| NPKA-10-35 | 10 | 35 | 8 | 15 | - | - |
| NPKA-10-40 | 10 | 40 | 8 | 15 | - | - |
| NPKA-13-45 | 13 | 45 | 10 | 20 | - | - |
| NPKA-13-55 | 13 | 55 | 10 | 25 | - | - |
| NPKA-13-70 | 13 | 70 | 10 | 30 | - | - |
| NPKAN-6-30 | 6 | 30 | 5 | 15 | M3X0.5 | 6 |
| NPKAN-8-25 | 8 | 25 | 6 | 10 | M4X0.7 | 8 |
| NPKAN-8-35 | 8 | 35 | 6 | 15 | M4X0.7 | 8 |
| NPKAN-10-35 | 10 | 35 | 8 | 15 | M5X0.8 | 8 |
| NPKAN-10-40 | 10 | 40 | 8 | 15 | M5X0.8 | 8 |
| NPKAN-13-45 | 13 | 45 | 10 | 20 | M6X1 | 10 |
| NPKAN-13-55 | 13 | 55 | 10 | 25 | M6X1 | 10 |
| NPKAN-13-70 | 13 | 70 | 10 | 30 | M6X1 | 10 |
