產品介紹

高精密墊片/華司
汽車模墊片(材質:SUS304)
D-DIP-B

墊圈又稱華司,是通常用於墊在連接件與螺母之間的零件。
主要用途是作為間隔物用來保護被連接件的表面不受螺母擦傷,分散螺母對被連接件的壓力,及減少振動帶來的脫離。
常用材質:鋼、不銹鋼、銅、鋁、鐵、塑膠、鈦
主要應用行業:工業、模具、設備...等
墊圈可分為三種類型
1.平墊圈
作用:防止連接件表面損傷,增大接觸面積分散壓力。
2.彈簧墊圈
作用:用於柔性地防止鬆動及振動。
3.防鬆墊圈
作用:防止連接件鬆動及防止螺絲的轉動。

墊片是兩個物體之間的機械密封,通常用以防止兩個物體之間受到壓力、腐蝕、和管路泄漏。
由於機械加工表面不可能完美,使用墊片即可填補不規則性。
主要用途:管法蘭,閥,泵,壓力容器...等一些專業設備的密封
主要應用行業為石化,煉化,電力,冶金,製造等行業

規格數據

厚度公差表/Thickness tolerance table
0.05 0.1
±0.01 ±0.02

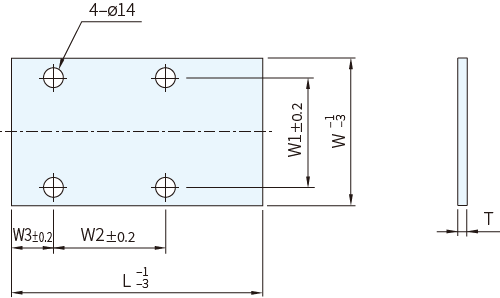

尺寸圖/Dimensional drawing
規格表\Specification Table
品號
W
L
T
W1
適用之凸輪滑座板
W2
W3
D-STS-B-65-215-0.05 65 215 0.05 40 D-CSTP-BB2-75X225 115 30
D-STS-B-65-240-0.05 65 240 0.05 40 D-CSTP-BB2-75X250 115 30
D-STS-B-115-215-0.05 115 215 0.05 85 D-CSTP-BB2-125X225 115 30
D-STS-B-115-240-0.05 115 240 0.05 85 D-CSTP-BB2-125X250 115 30
D-STS-B-140-215-0.05 140 215 0.05 110 D-CSTP-BB2-150X225 115 30
D-STS-B-140-240-0.05 140 240 0.05 110 D-CSTP-BB2-150X250 115 30
D-STS-B-190-215-0.05 190 215 0.05 160 D-CSTP-BB2-200X225 115 30
D-STS-B-190-240-0.05 190 240 0.05 160 D-CSTP-BB2-200X250 115 30
D-STS-B-65-215-0.1 65 215 0.1 40 D-CSTP-BB2-75X225 115 30
D-STS-B-65-240-0.1 65 240 0.1 40 D-CSTP-BB2-75X250 115 30
D-STS-B-115-215-0.1 115 215 0.1 85 D-CSTP-BB2-125X225 115 30
D-STS-B-115-240-0.1 115 240 0.1 85 D-CSTP-BB2-125X250 115 30
D-STS-B-140-215-0.1 140 215 0.1 110 D-CSTP-BB2-150X225 115 30
D-STS-B-140-240-0.1 140 240 0.1 110 D-CSTP-BB2-150X250 115 30
D-STS-B-190-215-0.1 190 215 0.1 160 D-CSTP-BB2-200X225 115 30
D-STS-B-190-240-0.1 190 240 0.1 160 D-CSTP-BB2-200X250 115 30
