產品介紹
高精密墊片/華司
汽車模墊片(材質:不銹鋼)
D-DIP-G
墊圈又稱華司,是通常用於墊在連接件與螺母之間的零件。
主要用途是作為間隔物用來保護被連接件的表面不受螺母擦傷,分散螺母對被連接件的壓力,及減少振動帶來的脫離。
常用材質:鋼、不銹鋼、銅、鋁、鐵、塑膠、鈦
主要應用行業:工業、模具、設備...等
墊圈可分為三種類型
1.平墊圈
作用:防止連接件表面損傷,增大接觸面積分散壓力。
2.彈簧墊圈
作用:用於柔性地防止鬆動及振動。
3.防鬆墊圈
作用:防止連接件鬆動及防止螺絲的轉動。
墊片是兩個物體之間的機械密封,通常用以防止兩個物體之間受到壓力、腐蝕、和管路泄漏。
由於機械加工表面不可能完美,使用墊片即可填補不規則性。
主要用途:管法蘭,閥,泵,壓力容器...等一些專業設備的密封
主要應用行業為石化,煉化,電力,冶金,製造等行業
規格數據

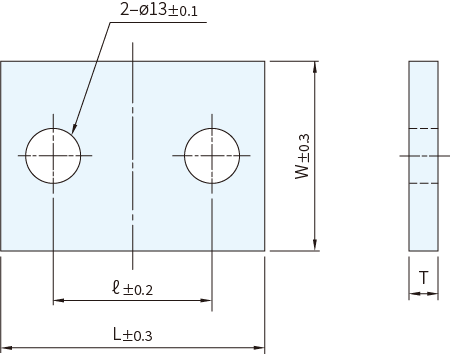

尺寸圖/Dimensional drawing | ||||||
![]() |
規格表\Specification Table |
品號
|
L
|
W
|
T
|
公差
|
ℓ
|
材質硬度
|
---|---|---|---|---|---|---|
D-DIP-G125-100-0.05 | 125 | 100 | 0.05 | ±0.003 | 75 | SUS301-EH |
D-DIP-G125-100-0.1 | 125 | 100 | 0.1 | ±0.004 | 75 | SUS301-EH |
D-DIP-G125-100-0.2 | 125 | 100 | 0.2 | ±0.02 | 75 | SUS304-1/2H |
D-DIP-G125-100-0.3 | 125 | 100 | 0.3 | ±0.02 | 75 | SUS304-1/2H |
D-DIP-G125-100-0.5 | 125 | 100 | 0.5 | ±0.02 | 75 | SUS304-1/2H |
D-DIP-G125-100-0.6 | 125 | 100 | 0.6 | ±0.02 | 75 | SUS304-O |
D-DIP-G125-100-0.7 | 125 | 100 | 0.7 | ±0.02 | 75 | SUS304-O |
D-DIP-G125-100-0.8 | 125 | 100 | 0.8 | ±0.02 | 75 | SUS304-O |
D-DIP-G125-100-0.9 | 125 | 100 | 0.9 | ±0.02 | 75 | SUS304-O |
D-DIP-G125-100-1 | 125 | 100 | 1 | ±0.02 | 75 | SUS304-O |
