www.tohatsu.com.tw產品介紹
高精密墊片／華司
汽車模墊片(材質:SUS304)
PLTP
墊圈又稱華司，是通常用於墊在連接件與螺母之間的零件。
主要用途是作為間隔物用來保護被連接件的表面不受螺母擦傷，分散螺母對被連接件的壓力，及減少振動帶來的脫離。
常用材質:鋼、不銹鋼、銅、鋁、鐵、塑膠、鈦
主要應用行業:工業、模具、設備...等
墊圈可分為三種類型
1.平墊圈
作用:防止連接件表面損傷，增大接觸面積分散壓力。
2.彈簧墊圈
作用:用於柔性地防止鬆動及振動。
3.防鬆墊圈
作用:防止連接件鬆動及防止螺絲的轉動。
墊片是兩個物體之間的機械密封，通常用以防止兩個物體之間受到壓力、腐蝕、和管路泄漏。
由於機械加工表面不可能完美，使用墊片即可填補不規則性。
主要用途：管法蘭，閥，泵，壓力容器...等一些專業設備的密封
主要應用行業為石化，煉化，電力，冶金，製造等行業
規格數據
| 厚度公差表/Thickness tolerance table | ||||
| 0.05 | 0.1 | 0.2 | 0.3 | 0.5 |
| ±0.005 | ±0.01 | ±0.02 | ±0.02 | ±0.02 |

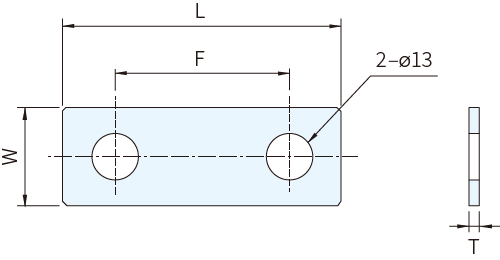

| 尺寸圖/Dimensional drawing | ||||||
 |
||||||
| 規格表\Specification Table |
|
品號
Product No.
|
W
|
L
|
T
|
F
|
|---|---|---|---|---|
| PLTP30-60-0.05 | 30 | 60 | 0.05 | 30 |
| PLTP30-60-0.1 | 30 | 60 | 0.1 | 30 |
| PLTP30-60-0.2 | 30 | 60 | 0.2 | 30 |
| PLTP30-60-0.3 | 30 | 60 | 0.3 | 30 |
| PLTP30-60-0.5 | 30 | 60 | 0.5 | 30 |
| PLTP30-80-0.05 | 30 | 80 | 0.05 | 50 |
| PLTP30-80-0.1 | 30 | 80 | 0.1 | 50 |
| PLTP30-80-0.2 | 30 | 80 | 0.2 | 50 |
| PLTP30-80-0.3 | 30 | 80 | 0.3 | 50 |
| PLTP30-80-0.5 | 30 | 80 | 0.5 | 50 |
| PLTP30-100-0.05 | 30 | 100 | 0.05 | 70 |
| PLTP30-100-0.1 | 30 | 100 | 0.1 | 70 |
| PLTP30-100-0.2 | 30 | 100 | 0.2 | 70 |
| PLTP30-100-0.3 | 30 | 100 | 0.3 | 70 |
| PLTP30-100-0.5 | 30 | 100 | 0.5 | 70 |
| PLTP40-60-0.05 | 40 | 60 | 0.05 | 30 |
| PLTP40-60-0.1 | 40 | 60 | 0.1 | 30 |
| PLTP40-60-0.2 | 40 | 60 | 0.2 | 30 |
| PLTP40-60-0.3 | 40 | 60 | 0.3 | 30 |
| PLTP40-60-0.5 | 40 | 60 | 0.5 | 30 |
| PLTP40-80-0.05 | 40 | 80 | 0.05 | 50 |
| PLTP40-80-0.1 | 40 | 80 | 0.1 | 50 |
| PLTP40-80-0.2 | 40 | 80 | 0.2 | 50 |
| PLTP40-80-0.3 | 40 | 80 | 0.3 | 50 |
| PLTP40-80-0.5 | 40 | 80 | 0.5 | 50 |
| PLTP40-100-0.05 | 40 | 100 | 0.05 | 70 |
| PLTP40-100-0.1 | 40 | 100 | 0.1 | 70 |
| PLTP40-100-0.2 | 40 | 100 | 0.2 | 70 |
| PLTP40-100-0.3 | 40 | 100 | 0.3 | 70 |
| PLTP40-100-0.5 | 40 | 100 | 0.5 | 70 |
| PLTP50-80-0.05 | 50 | 80 | 0.05 | 50 |
| PLTP50-80-0.1 | 50 | 80 | 0.1 | 50 |
| PLTP50-80-0.2 | 50 | 80 | 0.2 | 50 |
| PLTP50-80-0.3 | 50 | 80 | 0.3 | 50 |
| PLTP50-80-0.5 | 50 | 80 | 0.5 | 50 |
| PLTP50-100-0.05 | 50 | 100 | 0.05 | 70 |
| PLTP50-100-0.1 | 50 | 100 | 0.1 | 70 |
| PLTP50-100-0.2 | 50 | 100 | 0.2 | 70 |
| PLTP50-100-0.3 | 50 | 100 | 0.3 | 70 |
| PLTP50-100-0.5 | 50 | 100 | 0.5 | 70 |
| PLTP60-120-0.05 | 60 | 120 | 0.05 | 80 |
| PLTP60-120-0.1 | 60 | 120 | 0.1 | 80 |
| PLTP60-120-0.2 | 60 | 120 | 0.2 | 80 |
| PLTP60-120-0.3 | 60 | 120 | 0.3 | 80 |
| PLTP60-120-0.5 | 60 | 120 | 0.5 | 80 |
| PLTP70-140-0.05 | 70 | 140 | 0.05 | 100 |
| PLTP70-140-0.1 | 70 | 140 | 0.1 | 100 |
| PLTP70-140-0.2 | 70 | 140 | 0.2 | 100 |
| PLTP70-140-0.3 | 70 | 140 | 0.3 | 100 |
| PLTP70-140-0.5 | 70 | 140 | 0.5 | 100 |
| PLTP75-125-0.05 | 75 | 125 | 0.05 | 75 |
| PLTP75-125-0.1 | 75 | 125 | 0.1 | 75 |
| PLTP75-125-0.2 | 75 | 125 | 0.2 | 75 |
| PLTP75-125-0.3 | 75 | 125 | 0.3 | 75 |
| PLTP75-125-0.5 | 75 | 125 | 0.5 | 75 |
| PLTP80-80-0.05 | 80 | 80 | 0.05 | 40 |
| PLTP80-80-0.1 | 80 | 80 | 0.1 | 40 |
| PLTP80-80-0.2 | 80 | 80 | 0.2 | 40 |
| PLTP80-80-0.3 | 80 | 80 | 0.3 | 40 |
| PLTP80-80-0.5 | 80 | 80 | 0.5 | 40 |
| PLTP80-100-0.05 | 80 | 100 | 0.05 | 60 |
| PLTP80-100-0.1 | 80 | 100 | 0.1 | 60 |
| PLTP80-100-0.2 | 80 | 100 | 0.2 | 60 |
| PLTP80-100-0.3 | 80 | 100 | 0.3 | 60 |
| PLTP80-100-0.5 | 80 | 100 | 0.5 | 60 |
