產品介紹

高精密墊片/華司

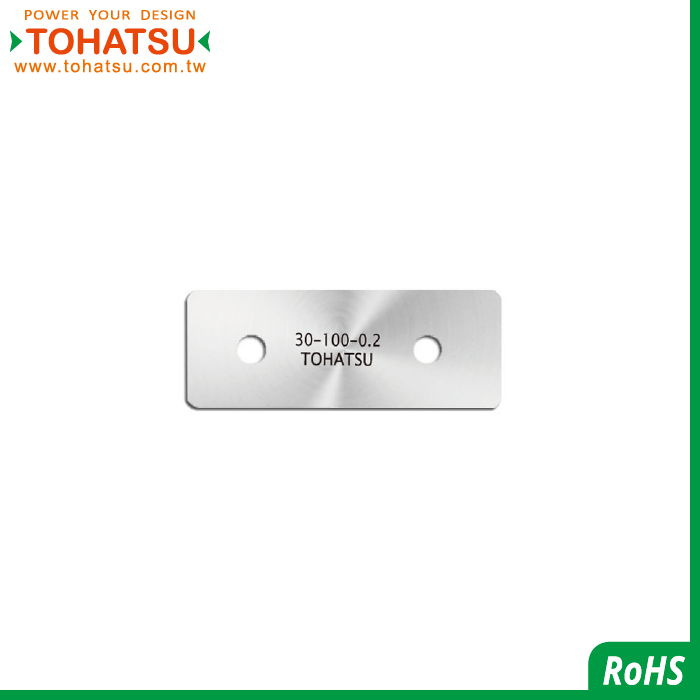

汽車模墊片(材質:SUS304)
PLTP

墊圈又稱華司,是通常用於墊在連接件與螺母之間的零件。
主要用途是作為間隔物用來保護被連接件的表面不受螺母擦傷,分散螺母對被連接件的壓力,及減少振動帶來的脫離。
常用材質:鋼、不銹鋼、銅、鋁、鐵、塑膠、鈦
主要應用行業:工業、模具、設備...等
墊圈可分為三種類型
1.平墊圈
作用:防止連接件表面損傷,增大接觸面積分散壓力。
2.彈簧墊圈
作用:用於柔性地防止鬆動及振動。
3.防鬆墊圈
作用:防止連接件鬆動及防止螺絲的轉動。

墊片是兩個物體之間的機械密封,通常用以防止兩個物體之間受到壓力、腐蝕、和管路泄漏。
由於機械加工表面不可能完美,使用墊片即可填補不規則性。
主要用途:管法蘭,閥,泵,壓力容器...等一些專業設備的密封
主要應用行業為石化,煉化,電力,冶金,製造等行業

規格數據

厚度公差表/Thickness tolerance table
0.05 0.1 0.2 0.3 0.5
±0.005 ±0.01 ±0.02 ±0.02 ±0.02
尺寸圖/Dimensional drawing
規格表\Specification Table
品號
Product No.
W
L
T
F
PLTP30-60-0.05 30 60 0.05 30
PLTP30-60-0.1 30 60 0.1 30
PLTP30-60-0.2 30 60 0.2 30
PLTP30-60-0.3 30 60 0.3 30
PLTP30-60-0.5 30 60 0.5 30
PLTP30-80-0.05 30 80 0.05 50
PLTP30-80-0.1 30 80 0.1 50
PLTP30-80-0.2 30 80 0.2 50
PLTP30-80-0.3 30 80 0.3 50
PLTP30-80-0.5 30 80 0.5 50
PLTP30-100-0.05 30 100 0.05 70
PLTP30-100-0.1 30 100 0.1 70
PLTP30-100-0.2 30 100 0.2 70
PLTP30-100-0.3 30 100 0.3 70
PLTP30-100-0.5 30 100 0.5 70
PLTP40-60-0.05 40 60 0.05 30
PLTP40-60-0.1 40 60 0.1 30
PLTP40-60-0.2 40 60 0.2 30
PLTP40-60-0.3 40 60 0.3 30
PLTP40-60-0.5 40 60 0.5 30
PLTP40-80-0.05 40 80 0.05 50
PLTP40-80-0.1 40 80 0.1 50
PLTP40-80-0.2 40 80 0.2 50
PLTP40-80-0.3 40 80 0.3 50
PLTP40-80-0.5 40 80 0.5 50
PLTP40-100-0.05 40 100 0.05 70
PLTP40-100-0.1 40 100 0.1 70
PLTP40-100-0.2 40 100 0.2 70
PLTP40-100-0.3 40 100 0.3 70
PLTP40-100-0.5 40 100 0.5 70
PLTP50-80-0.05 50 80 0.05 50
PLTP50-80-0.1 50 80 0.1 50
PLTP50-80-0.2 50 80 0.2 50
PLTP50-80-0.3 50 80 0.3 50
PLTP50-80-0.5 50 80 0.5 50
PLTP50-100-0.05 50 100 0.05 70
PLTP50-100-0.1 50 100 0.1 70
PLTP50-100-0.2 50 100 0.2 70
PLTP50-100-0.3 50 100 0.3 70
PLTP50-100-0.5 50 100 0.5 70
PLTP60-120-0.05 60 120 0.05 80
PLTP60-120-0.1 60 120 0.1 80
PLTP60-120-0.2 60 120 0.2 80
PLTP60-120-0.3 60 120 0.3 80
PLTP60-120-0.5 60 120 0.5 80
PLTP70-140-0.05 70 140 0.05 100
PLTP70-140-0.1 70 140 0.1 100
PLTP70-140-0.2 70 140 0.2 100
PLTP70-140-0.3 70 140 0.3 100
PLTP70-140-0.5 70 140 0.5 100
PLTP75-125-0.05 75 125 0.05 75
PLTP75-125-0.1 75 125 0.1 75
PLTP75-125-0.2 75 125 0.2 75
PLTP75-125-0.3 75 125 0.3 75
PLTP75-125-0.5 75 125 0.5 75
PLTP80-80-0.05 80 80 0.05 40
PLTP80-80-0.1 80 80 0.1 40
PLTP80-80-0.2 80 80 0.2 40
PLTP80-80-0.3 80 80 0.3 40
PLTP80-80-0.5 80 80 0.5 40
PLTP80-100-0.05 80 100 0.05 60
PLTP80-100-0.1 80 100 0.1 60
PLTP80-100-0.2 80 100 0.2 60
PLTP80-100-0.3 80 100 0.3 60
PLTP80-100-0.5 80 100 0.5 60
