產品介紹

高精密墊片/華司

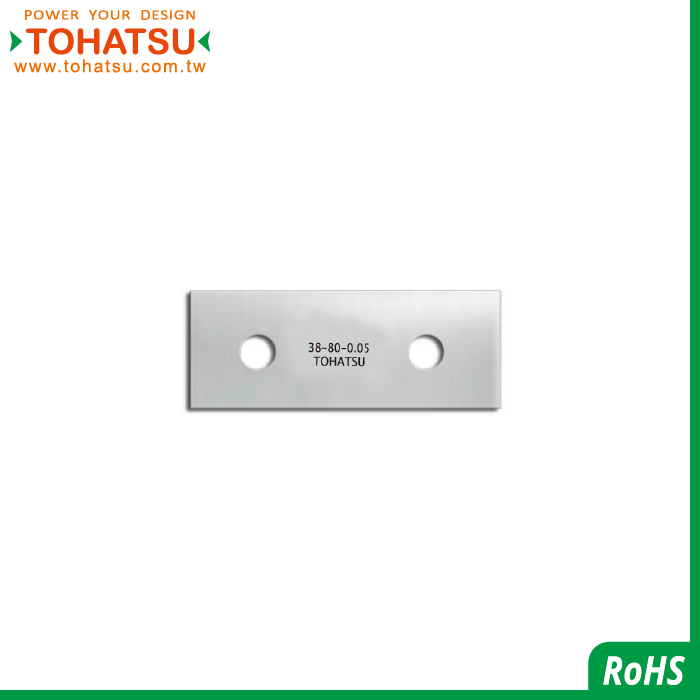

汽車模墊片(材質:不銹鋼)
D-DIP-C

墊圈又稱華司,是通常用於墊在連接件與螺母之間的零件。
主要用途是作為間隔物用來保護被連接件的表面不受螺母擦傷,分散螺母對被連接件的壓力,及減少振動帶來的脫離。
常用材質:鋼、不銹鋼、銅、鋁、鐵、塑膠、鈦
主要應用行業:工業、模具、設備...等
墊圈可分為三種類型
1.平墊圈
作用:防止連接件表面損傷,增大接觸面積分散壓力。
2.彈簧墊圈
作用:用於柔性地防止鬆動及振動。
3.防鬆墊圈
作用:防止連接件鬆動及防止螺絲的轉動。

墊片是兩個物體之間的機械密封,通常用以防止兩個物體之間受到壓力、腐蝕、和管路泄漏。
由於機械加工表面不可能完美,使用墊片即可填補不規則性。
主要用途:管法蘭,閥,泵,壓力容器...等一些專業設備的密封
主要應用行業為石化,煉化,電力,冶金,製造等行業

規格數據

厚度公差表/Thickness tolerance table
0.05 0.1 0.2 0.3 0.5
±0.003 ±0.004 ±0.02 ±0.02 ±0.02
尺寸圖/Dimensional drawing
規格表\Specification Table
品號
Product No.
W
L
T
B
D-DIP-C38-80-0.05 38 80 0.05 55
D-DIP-C38-80-0.06 38 80 0.06 55
D-DIP-C38-80-0.07 38 80 0.07 55
D-DIP-C38-80-0.08 38 80 0.08 55
D-DIP-C38-80-0.09 38 80 0.09 55
D-DIP-C38-80-0.1 38 80 0.1 55
D-DIP-C38-80-0.2 38 80 0.2 55
D-DIP-C38-80-0.3 38 80 0.3 55
D-DIP-C38-80-0.5 38 80 0.5 55
