高精密墊片/華司
模具墊片(尺寸客製)
FCS.A FCS.S FCB.B FCC.C FCA.A
墊圈又稱華司,是通常用於墊在連接件與螺母之間的零件。
主要用途是作為間隔物用來保護被連接件的表面不受螺母擦傷,分散螺母對被連接件的壓力,及減少振動帶來的脫離。
常用材質:鋼、不銹鋼、銅、鋁、鐵、塑膠、鈦
主要應用行業:工業、模具、設備...等
墊圈可分為三種類型
1.平墊圈
作用:防止連接件表面損傷,增大接觸面積分散壓力。
2.彈簧墊圈
作用:用於柔性地防止鬆動及振動。
3.防鬆墊圈
作用:防止連接件鬆動及防止螺絲的轉動。
墊片是兩個物體之間的機械密封,通常用以防止兩個物體之間受到壓力、腐蝕、和管路泄漏。
由於機械加工表面不可能完美,使用墊片即可填補不規則性。
主要用途:管法蘭,閥,泵,壓力容器...等一些專業設備的密封
主要應用行業為石化,煉化,電力,冶金,製造等行業
精密墊圈主要用於調整電機和軸承座的高度,以及調整軸承內外圈和軸端的間隙。
主要類型是墊圈/墊片另有輕鬆改變板厚的層積精密墊圈/墊片(符合航空航天標準),以及用於電機底座和軸台的底座墊片。
緊固螺絲/螺栓和固定彈簧座時皆可使用的墊圈/墊片,以及用於防止齒輪和軸承脫落的端板或是自動化中經常使用的機械零件。
精密墊圈/墊片材質有鐵、硬化鋼、不銹鋼、黃銅(黃銅)、銅、鋁等各種材料。
特點
1.提供各種具有精確板厚公差的墊片
2.多種規格及客製化尺寸服務
應用
軸承內外輪、模具、減速機、各種機械底座
規格數據
品號組成/Product number composition | ||||||
TYPE | - |
溝寬/Groove width |
- |
外徑/Outside diameter |
- |
厚度/ |
FCS.A | 2 | 4 | 0.05 |

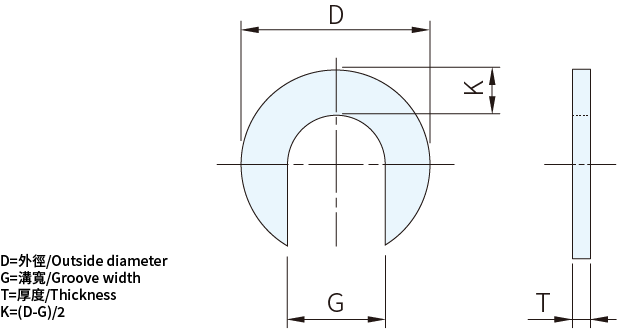

尺寸圖/Dimensional drawing | ||||||
![]() |
製作條件/Production conditions | ||||||||||
外徑/Outside diameter=7~50 | 外徑/Outside diameter=51 ~ 100 | 外徑/Outside diameter=101 ~ 250 | ||||||||
厚度/Thickness=0.05~1 | K ≧ 2 | 厚度/Thickness=0.05~1 | K ≧ 6 | 厚度/Thickness=0.05~1 | K ≧ 8 | |||||
厚度/Thickness=1.5 ~ 2 | K ≧ 4 / G ≧ 5 | 厚度/Thickness=1.5~2 | K ≧ 6 / G ≧ 5 | 厚度/Thickness=1.5~2 | K ≧ 8 / G ≧ 5 |
材質選擇/Material selection | ||||||||
Type | 材質 | |||||||
FCS.A | SUS301 | |||||||
FCS.S | SUS304 | |||||||
FCB.B | 黃銅(Brass) | |||||||
FCC.C | 銅(Copper) | |||||||
FCA.A | 鋁(Aluminium) |
厚度公差表/Thickness tolerance table
表格中"-"符號表是該材質無此厚度材料/The "-" symbol in the table means that the material does not have this thickness.
|
||||||||||||||||||
TYPE | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.1 | 0.15 | 0.2 | 0.25 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.5 | 2 |
FCS.A | ±0.003 | ±0.003 | ±0.004 | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.006 | ±0.007 | ±0.007 | ±0.009 | ±0.010 | ±0.010 | ±0.012 | ±0.013 | ±0.013 | ±0.02 | ±0.05 |
FCS.S | ±0.005 | - | - | - | - | ±0.01 | ±0.02 | ±0.02 | ±0.02 | ±0.02 | ±0.02 | ±0.02 | ±0.025 | ±0.03 | ±0.03 | ±0.035 | ±0.12 | ±0.17 |
FCB.B | - | - | - | - | - | - | - | ±0.02 | - | ±0.03 | ±0.04 | ±0.04 | ±0.04 | - | ±0.04 | ±0.05 | ±0.06 | ±0.06 |
FCC.C | - | - | - | - | - | ±0.02 | - | ±0.02 | - | ±0.03 | ±0.04 | ±0.04 | ±0.04 | - | ±0.04 | ±0.05 | ±0.06 | ±0.06 |
FCA.A | - | - | - | - | - | - | - | ±0.03 | - | ±0.04 | ±0.04 | ±0.04 | ±0.04 | - | ±0.05 | ±0.05 | ±0.06 | ±0.08 |
外觀範圍/Appearance range
指定尺寸/Specify size : 0.1
|
||||||||||||||||||
溝寬/Groove width | 外徑/Outside diameter | |||||||||||||||||
2~(D-2xK) | 7~250 |
外觀尺寸公差/Appearance Dimension Tolerance
|
|||||||||||||||||||
溝寬範圍●外徑範圍
Groove width range and outer diameter range
|
溝寬公差
Groove width tolerance
|
外徑公差
Outer diameter tolerance
|
|||||||||||||||||
3~50 | ±0.1 | +0/-0.2 | |||||||||||||||||
51~200 | ±0.2 | +0/-0.5 | |||||||||||||||||
201~250 | ±0.3 | +0/-0.7 |
如有其他尺寸請在用信件聯繫
If you have other sizes, please contact us by letter
