www.tohatsu.com.tw產品介紹
高精密墊片／華司
層積型軸承墊片
RS RB
精密墊圈主要用於調整電機和軸承座的高度，以及調整軸承內外圈和軸端的間隙。
主要類型是墊圈/墊片另有輕鬆改變板厚的層積精密墊圈/墊片（符合航空航天標準），以及用於電機底座和軸台的底座墊片。
緊固螺絲/螺栓和固定彈簧座時皆可使用的墊圈/墊片，以及用於防止齒輪和軸承脫落的端板或是自動化中經常使用的機械零件。
精密墊圈/墊片材質有鐵、硬化鋼、不銹鋼、黃銅（黃銅）、銅、鋁等各種材料。
特點
1.提供各種具有精確板厚公差的墊片
2.多種規格及客製化尺寸服務
應用
軸承內外輪、模具、減速機、各種機械底座
符合
美國航空航天標準 AMS-DTL-22499
符合德國航空航天標準 LN29557（鋁除外)
規格數據

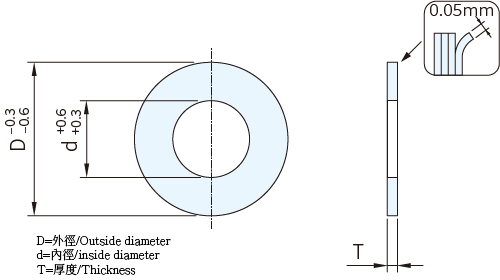

| 尺寸圖/Dimensional drawing | ||||||
 |
||||||
| 規格表\Specification Table |
|
品號
Product No.
|
材質+處理
Material + Surface Treatment
|
d
|
D
|
T
|
對應軸承
Corresponding Bearings
|
|---|---|---|---|---|---|
| RS5016022050 | SUS304 | 16 | 22 | 0.5 | 608、636、6900 |
| RS5016022100 | SUS304 | 16 | 22 | 1 | 608、636、6900 |
| RS5018024050 | SUS304 | 18 | 24 | 0.5 | 628、6802、6901 |
| RS5018024100 | SUS304 | 18 | 24 | 1 | 628、6802、6901 |
| RS5020026050 | SUS304 | 20 | 26 | 0.5 | 6000、6803 |
| RS5020026100 | SUS304 | 20 | 26 | 1 | 6000、6803 |
| RS5021028050 | SUS304 | 21 | 28 | 0.5 | 638、6001、6902 |
| RS5021028100 | SUS304 | 21 | 28 | 1 | 638、6001、6902 |
| RS5023030050 | SUS304 | 23 | 30 | 0.5 | 6200、6903 |
| RS5023030100 | SUS304 | 23 | 30 | 1 | 6200、6903 |
| RS5025032050 | SUS304 | 25 | 32 | 0.5 | 6002、6201、6804 |
| RS5025032100 | SUS304 | 25 | 32 | 1 | 6002、6201、6804 |
| RS5028035050 | SUS304 | 28 | 35 | 0.5 | 6003、6202、6300 |
| RS5028035100 | SUS304 | 28 | 35 | 1 | 6003、6202、6300 |
| RS5029037050 | SUS304 | 29 | 37 | 0.5 | 6301、6805、6904 |
| RS5029037100 | SUS304 | 29 | 37 | 1 | 6301、6805、6904 |
| RS5032040050 | SUS304 | 32 | 40 | 0.5 | 6203 |
| RS5032040100 | SUS304 | 32 | 40 | 1 | 6203 |
| RS5035042050 | SUS304 | 35 | 42 | 0.5 | 6004、6302、6806、6905 |
| RS5035042100 | SUS304 | 35 | 42 | 1 | 6004、6302、6806、6905 |
| RS5040047050 | SUS304 | 40 | 47 | 0.5 | 6005、6204、6303、6807、6906 |
| RS5040047100 | SUS304 | 40 | 47 | 1 | 6005、6204、6303、6807、6906 |
| RS5042052050 | SUS304 | 42 | 52 | 0.5 | 6205、6304 |
| RS5042052100 | SUS304 | 42 | 52 | 1 | 6205、6304 |
| RS5047055050 | SUS304 | 47 | 55 | 0.5 | 6006、6907 |
| RS5047055100 | SUS304 | 47 | 55 | 1 | 6006、6907 |
| RS5052062050 | SUS304 | 52 | 62 | 0.5 | 6007、6206、6305、6908 |
| RS5052062100 | SUS304 | 52 | 62 | 1 | 6007、6206、6305、6908 |
| RS5058068050 | SUS304 | 58 | 68 | 0.5 | 6008 |
| RS5058068100 | SUS304 | 58 | 68 | 1 | 6008 |
| RB5016022050 | 黃銅(Brass) | 16 | 22 | 0.5 | 608、636、6900 |
| RB5016022100 | 黃銅(Brass) | 16 | 22 | 1 | 608、636、6900 |
| RB5018024050 | 黃銅(Brass) | 18 | 24 | 0.5 | 628、6802、6901 |
| RB5018024100 | 黃銅(Brass) | 18 | 24 | 1 | 628、6802、6901 |
| RB5020026050 | 黃銅(Brass) | 20 | 26 | 0.5 | 6000、6803 |
| RB5020026100 | 黃銅(Brass) | 20 | 26 | 1 | 6000、6803 |
| RB5021028050 | 黃銅(Brass) | 21 | 28 | 0.5 | 638、6001、6902 |
| RB5021028100 | 黃銅(Brass) | 21 | 28 | 1 | 638、6001、6902 |
| RB5023030050 | 黃銅(Brass) | 23 | 30 | 0.5 | 6200、6903 |
| RB5023030100 | 黃銅(Brass) | 23 | 30 | 1 | 6200、6903 |
| RB5025032050 | 黃銅(Brass) | 25 | 32 | 0.5 | 6002、6201、6804 |
| RB5025032100 | 黃銅(Brass) | 25 | 32 | 1 | 6002、6201、6804 |
| RB5028035050 | 黃銅(Brass) | 28 | 35 | 0.5 | 6003、6202、6300 |
| RB5028035100 | 黃銅(Brass) | 28 | 35 | 1 | 6003、6202、6300 |
| RB5029037050 | 黃銅(Brass) | 29 | 37 | 0.5 | 6301、6805、6904 |
| RB5029037100 | 黃銅(Brass) | 29 | 37 | 1 | 6301、6805、6904 |
| RB5032040050 | 黃銅(Brass) | 32 | 40 | 0.5 | 6203 |
| RB5032040100 | 黃銅(Brass) | 32 | 40 | 1 | 6203 |
| RB5035042050 | 黃銅(Brass) | 35 | 42 | 0.5 | 6004、6302、6806、6905 |
| RB5035042100 | 黃銅(Brass) | 35 | 42 | 1 | 6004、6302、6806、6905 |
| RB5040047050 | 黃銅(Brass) | 40 | 47 | 0.5 | 6005、6204、6303、6807、6906 |
| RB5040047100 | 黃銅(Brass) | 40 | 47 | 1 | 6005、6204、6303、6807、6906 |
| RB5042052050 | 黃銅(Brass) | 42 | 52 | 0.5 | 6205、6304 |
| RB5042052100 | 黃銅(Brass) | 42 | 52 | 1 | 6205、6304 |
| RB5047055050 | 黃銅(Brass) | 47 | 55 | 0.5 | 6006、6907 |
| RB5047055100 | 黃銅(Brass) | 47 | 55 | 1 | 6006、6907 |
| RB5052062050 | 黃銅(Brass) | 52 | 62 | 0.5 | 6007、6206、6305、6908 |
| RB5052062100 | 黃銅(Brass) | 52 | 62 | 1 | 6007、6206、6305、6908 |
| RB5058068050 | 黃銅(Brass) | 58 | 68 | 0.5 | 6008 |
| RB5058068100 | 黃銅(Brass) | 58 | 68 | 1 | 6008 |
