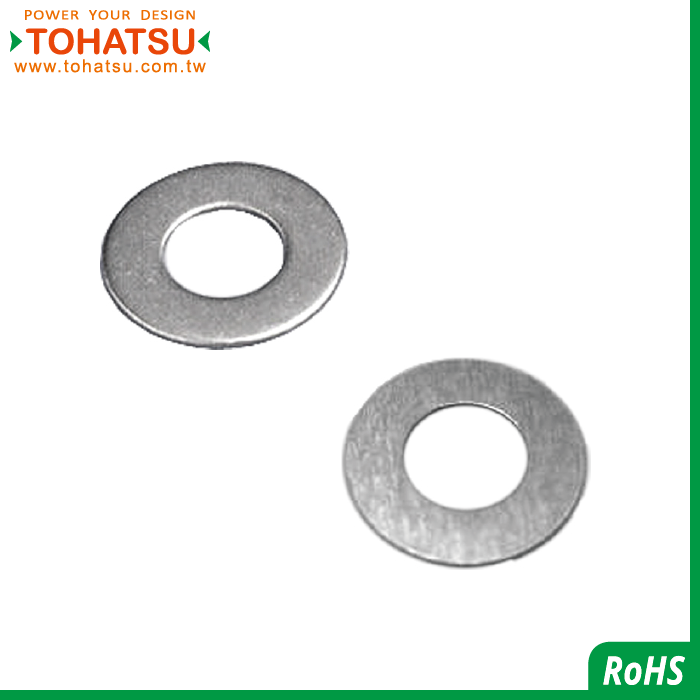

平墊片／華司
墊片(材質:鋼 ／ 不銹鋼)
5501 5503
墊圈又稱華司，是通常用於墊在連接件與螺母之間的零件。
主要用途是作為間隔物用來保護被連接件的表面不受螺母擦傷，分散螺母對被連接件的壓力，及減少振動帶來的脫離。
常用材質:鋼、不銹鋼、銅、鋁、鐵、塑膠、鈦
主要應用行業:工業、模具、設備...等
墊圈可分為三種類型
1.平墊圈
作用:防止連接件表面損傷，增大接觸面積分散壓力。
2.彈簧墊圈
作用:用於柔性地防止鬆動及振動。
3.防鬆墊圈
作用:防止連接件鬆動及防止螺絲的轉動。
墊片是兩個物體之間的機械密封，通常用以防止兩個物體之間受到壓力、腐蝕、和管路泄漏。
由於機械加工表面不可能完美，使用墊片即可填補不規則性。
主要用途：管法蘭，閥，泵，壓力容器...等一些專業設備的密封
主要應用行業為石化，煉化，電力，冶金，製造等行業
規格數據
|
品號
Product No.
|
材質+處理
Material + Surface Treatment
|
內徑
Inner diameter
|
外徑
Outer diameter
|
厚度
Thickness
|
|---|---|---|---|---|
| 5501.031 | 鋼+鍍層(Coating) | 3.2 | 7 | 0.5 |
| 5501.041 | 鋼+鍍層(Coating) | 4.3 | 9 | 0.8 |
| 5501.051 | 鋼+鍍層(Coating) | 5.3 | 10 | 1 |
| 5501.061 | 鋼+鍍層(Coating) | 6.4 | 12 | 1.6 |
| 5501.081 | 鋼+鍍層(Coating) | 8.4 | 16 | 1.6 |
| 5501.101 | 鋼+鍍層(Coating) | 10.5 | 20 | 2 |
| 5501.121 | 鋼+鍍層(Coating) | 13 | 24 | 2.5 |
| 5501.161 | 鋼+鍍層(Coating) | 17 | 30 | 3 |
| 5501.201 | 鋼+鍍層(Coating) | 21 | 37 | 3 |
| 5501.241 | 鋼+鍍層(Coating) | 25 | 44 | 4 |
| 5501.301 | 鋼+鍍層(Coating) | 31 | 56 | 4 |
| 5501.361 | 鋼+鍍層(Coating) | 37 | 66 | 5 |
| 5501.421 | 鋼+鍍層(Coating) | 43 | 90 | 4.5 |
| 5501.010 | 不銹鋼 | 1.1 | 3.2 | 0.3 |
| 5501.012 | 不銹鋼 | 1.2 | 3.8 | 0.3 |
| 5501.014 | 不銹鋼 | 1.4 | 3.8 | 0.3 |
| 5501.016 | 不銹鋼 | 1.7 | 4 | 0.3 |
| 5501.020 | 不銹鋼 | 2.2 | 5 | 0.3 |
| 5501.025 | 不銹鋼 | 2.7 | 6 | 0.5 |
| 5501.030 | 不銹鋼 | 3.2 | 7 | 0.5 |
| 5501.040 | 不銹鋼 | 4.3 | 9 | 0.8 |
| 5501.050 | 不銹鋼 | 5.3 | 10 | 1 |
| 5501.060 | 不銹鋼 | 6.4 | 12 | 1.6 |
| 5501.080 | 不銹鋼 | 8.4 | 16 | 1.6 |
| 5501.100 | 不銹鋼 | 10.5 | 20 | 2 |
| 5501.120 | 不銹鋼 | 13 | 24 | 2.5 |
| 5501.160 | 不銹鋼 | 17 | 30 | 3 |
| 5501.200 | 不銹鋼 | 21 | 37 | 3 |
| 5501.240 | 不銹鋼 | 25 | 44 | 4 |
| 5501.300 | 不銹鋼 | 31 | 56 | 4 |
| 5503.030 | 鋼 | 3 | 6 | 0.1 |
| 5503.040 | 鋼 | 4 | 8 | 0.1 |
| 5503.050 | 鋼 | 5 | 10 | 0.1 |
| 5503.060 | 鋼 | 6 | 12 | 0.1 |
| 5503.080 | 鋼 | 8 | 14 | 0.1 |
| 5503.100 | 鋼 | 10 | 16 | 0.1 |
| 5503.120 | 鋼 | 12 | 18 | 0.1 |
| 5503.140 | 鋼 | 14 | 20 | 0.1 |
| 5503.180 | 鋼 | 18 | 25 | 0.1 |
| 5503.200 | 鋼 | 20 | 28 | 0.1 |
| 5503.220 | 鋼 | 22 | 32 | 0.1 |
| 5503.250 | 鋼 | 25 | 35 | 0.1 |
| 5503.300 | 鋼 | 30 | 42 | 0.1 |
| 5503.350 | 鋼 | 35 | 45 | 0.1 |
| 5503.400 | 鋼 | 40 | 50 | 0.1 |
