產品介紹

高精密墊片/華司

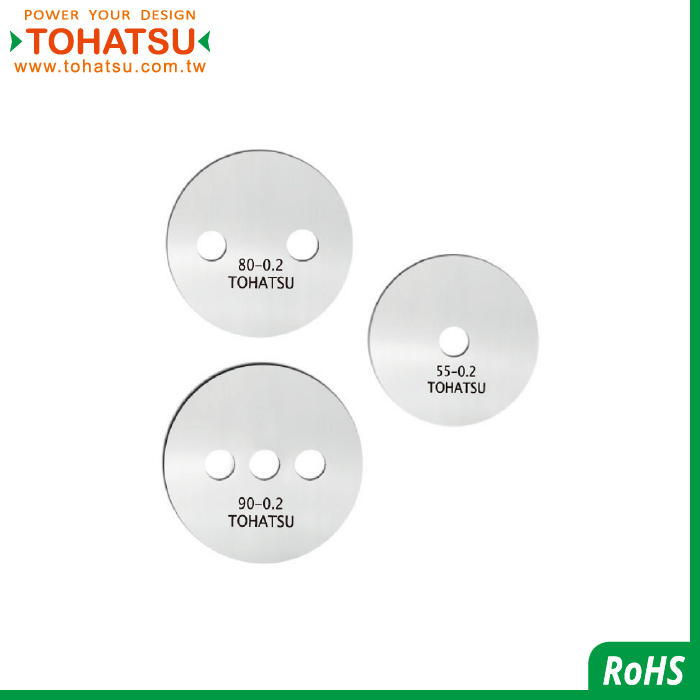

汽車模墊片(材質:不銹鋼)
LBSNP D-DIP-A

墊圈又稱華司,是通常用於墊在連接件與螺母之間的零件。
主要用途是作為間隔物用來保護被連接件的表面不受螺母擦傷,分散螺母對被連接件的壓力,及減少振動帶來的脫離。
常用材質:鋼、不銹鋼、銅、鋁、鐵、塑膠、鈦
主要應用行業:工業、模具、設備...等
墊圈可分為三種類型
1.平墊圈
作用:防止連接件表面損傷,增大接觸面積分散壓力。
2.彈簧墊圈
作用:用於柔性地防止鬆動及振動。
3.防鬆墊圈
作用:防止連接件鬆動及防止螺絲的轉動。

墊片是兩個物體之間的機械密封,通常用以防止兩個物體之間受到壓力、腐蝕、和管路泄漏。
由於機械加工表面不可能完美,使用墊片即可填補不規則性。
主要用途:管法蘭,閥,泵,壓力容器...等一些專業設備的密封
主要應用行業為石化,煉化,電力,冶金,製造等行業

規格數據

TYPE(LBSNP)厚度公差表/Thickness tolerance table
0.05 0.1 0.2 0.3 0.5 1
±0.005 ±0.02 ±0.03 ±0.035 ±0.04 ±0.05
TYPE(D-DIP-A)厚度公差表/Thickness tolerance table
0.05 0.06 0.07 0.08 0.09 0.1 0.2 0.3 0.5 1
±0.003 ±0.003 ±0.004 ±0.004 ±0.004 ±0.004 ±0.02 ±0.02 ±0.02 ±0.02
尺寸圖\Dimensions
規格表\Specification Table
品號
Product No.
TYPE
材質
Materials
D
T
孔數
Number of holes
LBSNP45-0.05 LBSNP SUS304 45 0.05 1
LBSNP45-0.1 LBSNP SUS304 45 0.1 1
LBSNP45-0.2 LBSNP SUS304 45 0.2 1
LBSNP45-0.3 LBSNP SUS304 45 0.3 1
LBSNP45-0.5 LBSNP SUS304 45 0.5 1
LBSNP45-1 LBSNP SUS304 45 1 1
LBSNP55-0.05 LBSNP SUS304 55 0.05 1
LBSNP55-0.1 LBSNP SUS304 55 0.1 1
LBSNP55-0.2 LBSNP SUS304 55 0.2 1
LBSNP55-0.3 LBSNP SUS304 55 0.3 1
LBSNP55-0.5 LBSNP SUS304 55 0.5 1
LBSNP55-1 LBSNP SUS304 55 1 1
LBSNP80-0.05 LBSNP SUS304 80 0.05 2
LBSNP80-0.1 LBSNP SUS304 80 0.1 2
LBSNP80-0.2 LBSNP SUS304 80 0.2 2
LBSNP80-0.3 LBSNP SUS304 80 0.3 2
LBSNP80-0.5 LBSNP SUS304 80 0.5 2
LBSNP80-1 LBSNP SUS304 80 1 2
LBSNP65-0.05 LBSNP SUS304 65 0.05 3
LBSNP65-0.1 LBSNP SUS304 65 0.1 3
LBSNP65-0.2 LBSNP SUS304 65 0.2 3
LBSNP65-0.3 LBSNP SUS304 65 0.3 3
LBSNP65-0.5 LBSNP SUS304 65 0.5 3
LBSNP65-1 LBSNP SUS304 65 1 3
LBSNP80X3-0.05 LBSNP SUS304 80X3 0.05 3
LBSNP80X3-0.1 LBSNP SUS304 80X3 0.1 3
LBSNP80X3-0.2 LBSNP SUS304 80X3 0.2 3
LBSNP80X3-0.3 LBSNP SUS304 80X3 0.3 3
LBSNP80X3-0.5 LBSNP SUS304 80X3 0.5 3
LBSNP80X3-1 LBSNP SUS304 80X3 1 3
LBSNP90-0.05 LBSNP SUS304 90 0.05 3
LBSNP90-0.1 LBSNP SUS304 90 0.1 3
LBSNP90-0.2 LBSNP SUS304 90 0.2 3
LBSNP90-0.3 LBSNP SUS304 90 0.3 3
LBSNP90-0.5 LBSNP SUS304 90 0.5 3
LBSNP90-1 LBSNP SUS304 90 1 3
D-DIP-A65-0.05 D-DIP-A SUS301 65 0.05 3
D-DIP-A65-0.06 D-DIP-A SUS301 65 0.06 3
D-DIP-A65-0.07 D-DIP-A SUS301 65 0.07 3
D-DIP-A65-0.08 D-DIP-A SUS301 65 0.08 3
D-DIP-A65-0.09 D-DIP-A SUS301 65 0.09 3
D-DIP-A65-0.1 D-DIP-A SUS301 65 0.1 3
D-DIP-A65-0.2 D-DIP-A SUS304 65 0.2 3
D-DIP-A65-0.3 D-DIP-A SUS304 65 0.3 3
D-DIP-A65-0.5 D-DIP-A SUS304 65 0.5 3
D-DIP-A65-1 D-DIP-A SUS304 65 1 3
D-DIP-A90-0.05 D-DIP-A SUS301 90 0.05 3
D-DIP-A90-0.06 D-DIP-A SUS301 90 0.06 3
D-DIP-A90-0.07 D-DIP-A SUS301 90 0.07 3
D-DIP-A90-0.08 D-DIP-A SUS301 90 0.08 3
D-DIP-A90-0.09 D-DIP-A SUS301 90 0.09 3
D-DIP-A90-0.1 D-DIP-A SUS301 90 0.1 3
D-DIP-A90-0.2 D-DIP-A SUS304 90 0.2 3
D-DIP-A90-0.3 D-DIP-A SUS304 90 0.3 3
D-DIP-A90-0.5 D-DIP-A SUS304 90 0.5 3
D-DIP-A90-1 D-DIP-A SUS304 90 1 3
