www.tohatsu.com.tw產品介紹
高精密墊片／華司
汽車模墊片(材質:SUS304)
LTPN
墊圈又稱華司，是通常用於墊在連接件與螺母之間的零件。
主要用途是作為間隔物用來保護被連接件的表面不受螺母擦傷，分散螺母對被連接件的壓力，及減少振動帶來的脫離。
常用材質:鋼、不銹鋼、銅、鋁、鐵、塑膠、鈦
主要應用行業:工業、模具、設備...等
墊圈可分為三種類型
1.平墊圈
作用:防止連接件表面損傷，增大接觸面積分散壓力。
2.彈簧墊圈
作用:用於柔性地防止鬆動及振動。
3.防鬆墊圈
作用:防止連接件鬆動及防止螺絲的轉動。
墊片是兩個物體之間的機械密封，通常用以防止兩個物體之間受到壓力、腐蝕、和管路泄漏。
由於機械加工表面不可能完美，使用墊片即可填補不規則性。
主要用途：管法蘭，閥，泵，壓力容器...等一些專業設備的密封
主要應用行業為石化，煉化，電力，冶金，製造等行業
規格數據
| 厚度公差表/Thickness tolerance table | ||||
| 0.05 | 0.1 | 0.2 | 0.3 | 0.5 |
| ±0.005 | ±0.01 | ±0.02 | ±0.02 | ±0.02 |

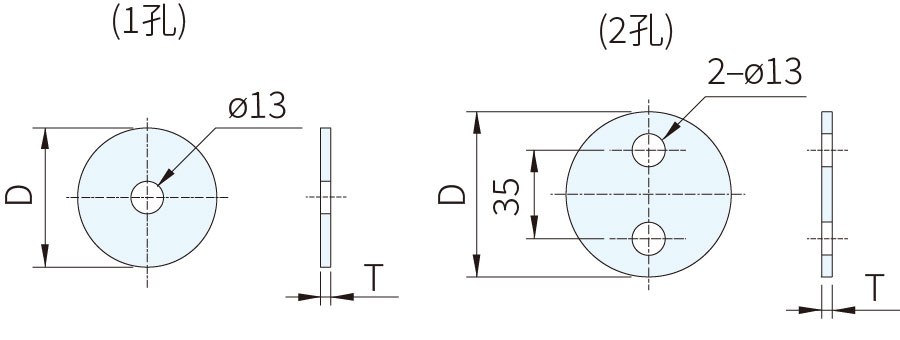

| 尺寸圖\Dimensions |
 |
| 規格表\Specification Table |
|
品號
Product No.
|
D
|
T
|
孔數
Number of holes
|
|---|---|---|---|
| LTPN40-0.05 | 40 | 0.05 | 1 |
| LTPN40-0.1 | 40 | 0.1 | 1 |
| LTPN40-0.2 | 40 | 0.2 | 1 |
| LTPN40-0.3 | 40 | 0.3 | 1 |
| LTPN40-0.5 | 40 | 0.5 | 1 |
| LTPN50-0.05 | 50 | 0.05 | 1 |
| LTPN50-0.1 | 50 | 0.1 | 1 |
| LTPN50-0.2 | 50 | 0.2 | 1 |
| LTPN50-0.3 | 50 | 0.3 | 1 |
| LTPN50-0.5 | 50 | 0.5 | 1 |
| LTPN60-0.05 | 60 | 0.05 | 1 |
| LTPN60-0.1 | 60 | 0.1 | 1 |
| LTPN60-0.2 | 60 | 0.2 | 1 |
| LTPN60-0.3 | 60 | 0.3 | 1 |
| LTPN60-0.5 | 60 | 0.5 | 1 |
| LTPN70-0.05 | 70 | 0.05 | 1 |
| LTPN70-0.1 | 70 | 0.1 | 1 |
| LTPN70-0.2 | 70 | 0.2 | 1 |
| LTPN70-0.3 | 70 | 0.3 | 1 |
| LTPN70-0.5 | 70 | 0.5 | 1 |
| LTPN65-0.05 | 65 | 0.05 | 2 |
| LTPN65-0.1 | 65 | 0.1 | 2 |
| LTPN65-0.2 | 65 | 0.2 | 2 |
| LTPN65-0.3 | 65 | 0.3 | 2 |
| LTPN65-0.5 | 65 | 0.5 | 2 |
| LTPN80-0.05 | 80 | 0.05 | 2 |
| LTPN80-0.1 | 80 | 0.1 | 2 |
| LTPN80-0.2 | 80 | 0.2 | 2 |
| LTPN80-0.3 | 80 | 0.3 | 2 |
| LTPN80-0.5 | 80 | 0.5 | 2 |
