產品介紹
平墊片/華司

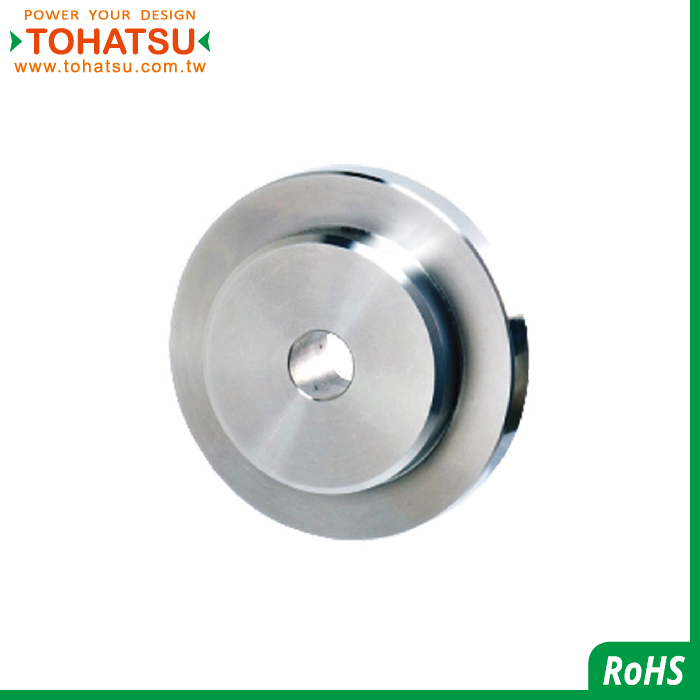

軸承墊片(材質:S45C / SUS304)
EPC
墊圈又稱華司,是通常用於墊在連接件與螺母之間的零件。
主要用途是作為間隔物用來保護被連接件的表面不受螺母擦傷,分散螺母對被連接件的壓力,及減少振動帶來的脫離。
常用材質:鋼、不銹鋼、銅、鋁、鐵、塑膠、鈦
主要應用行業:工業、模具、設備...等
墊圈可分為三種類型
1.平墊圈
作用:防止連接件表面損傷,增大接觸面積分散壓力。
2.彈簧墊圈
作用:用於柔性地防止鬆動及振動。
3.防鬆墊圈
作用:防止連接件鬆動及防止螺絲的轉動。
墊片是兩個物體之間的機械密封,通常用以防止兩個物體之間受到壓力、腐蝕、和管路泄漏。
由於機械加工表面不可能完美,使用墊片即可填補不規則性。
主要用途:管法蘭,閥,泵,壓力容器...等一些專業設備的密封
主要應用行業為石化,煉化,電力,冶金,製造等行業
規格數據
尺寸圖\Dimensions |
![]() |
規格表\Specification Table |
品號
Product No.
|
材質+處理
Material + Treatment
|
D
|
D1
|
d
|
t
|
t1
|
對應軸徑
Corresponding shaft diameter
|
---|---|---|---|---|---|---|---|
EPC2006 | S45C+染黑 | 35 | 20 | 6.6 | 9 | 4 | 20 |
EPC4508 | S45C+染黑 | 45 | 30 | 9 | 9 | 4 | 30 |
EPC5008 | S45C+染黑 | 50 | 35 | 9 | 13 | 6.5 | 35 |
EPC5510 | S45C+染黑 | 55 | 40 | 11 | 13 | 6.5 | 40 |
EPC7010 | S45C+染黑 | 70 | 50 | 13 | 13 | 6.5 | 50 |
EPC2006S | SUS304 | 35 | 20 | 6.6 | 9 | 4 | 20 |
EPC4508S | SUS304 | 45 | 30 | 9 | 9 | 4 | 30 |
EPC5008S | SUS304 | 50 | 35 | 9 | 13 | 6.5 | 35 |
EPC5510S | SUS304 | 55 | 40 | 11 | 13 | 6.5 | 40 |
