產品介紹
平墊片/華司
軸承墊片(材質:S45C / SUS304)
EPA
墊圈又稱華司,是通常用於墊在連接件與螺母之間的零件。
主要用途是作為間隔物用來保護被連接件的表面不受螺母擦傷,分散螺母對被連接件的壓力,及減少振動帶來的脫離。
常用材質:鋼、不銹鋼、銅、鋁、鐵、塑膠、鈦
主要應用行業:工業、模具、設備...等
墊圈可分為三種類型
1.平墊圈
作用:防止連接件表面損傷,增大接觸面積分散壓力。
2.彈簧墊圈
作用:用於柔性地防止鬆動及振動。
3.防鬆墊圈
作用:防止連接件鬆動及防止螺絲的轉動。
墊片是兩個物體之間的機械密封,通常用以防止兩個物體之間受到壓力、腐蝕、和管路泄漏。
由於機械加工表面不可能完美,使用墊片即可填補不規則性。
主要用途:管法蘭,閥,泵,壓力容器...等一些專業設備的密封
主要應用行業為石化,煉化,電力,冶金,製造等行業
規格數據

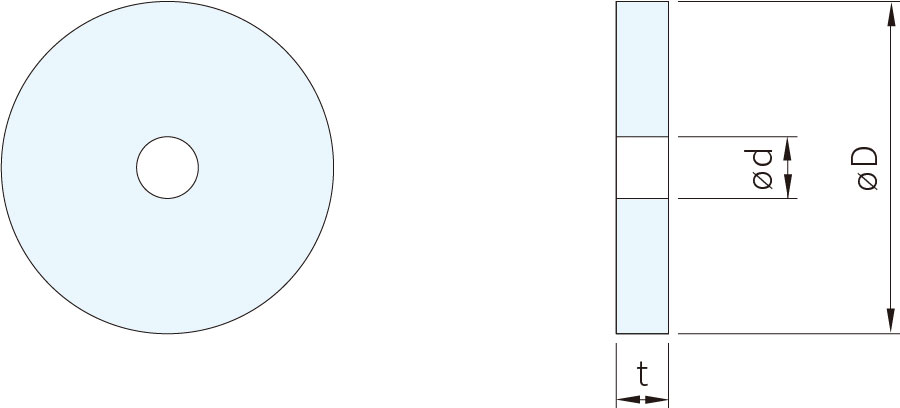

尺寸圖\Dimensions |
![]() |
規格表\Specification Table |
品號
Product No.
|
材質+處理
Material + Treatment
|
D
|
d
|
t
|
軸徑範圍
Shaft diameter range
|
軸承座型號
Bearing Type
|
---|---|---|---|---|---|---|
EPA2506 | S45C+染黑 | 25 | 6.6 | 3 | 16~19 | UC203、UC204 |
EPA2806 | S45C+染黑 | 28 | 6.6 | 3 | 16~19 | UC203、UC204 |
EPA3006 | S45C+染黑 | 30 | 6.6 | 4 | 20~22 | UC205 |
EPA3206 | S45C+染黑 | 32 | 6.6 | 4 | 20~22 | UC205 |
EPA3208 | S45C+染黑 | 32 | 9 | 4 | 20~22 | UC205 |
EPA3508 | S45C+染黑 | 35 | 9 | 5 | 23~25 | UC206 |
EPA3808 | S45C+染黑 | 38 | 9 | 5 | 26~30 | UC206 |
EPA4008 | S45C+染黑 | 40 | 9 | 5 | 26~30 | UC206 |
EPA4508 | S45C+染黑 | 45 | 9 | 5 | 31~35 | UC207 |
EPA4510 | S45C+染黑 | 45 | 11 | 5 | 31~35 | UC207 |
EPA5008 | S45C+染黑 | 50 | 9 | 5 | 36~40 | UC208 |
EPA5010 | S45C+染黑 | 50 | 11 | 5 | 36~40 | UC208 |
EPA5510 | S45C+染黑 | 55 | 11 | 6 | 41~45 | UC209 |
EPA5512 | S45C+染黑 | 55 | 13 | 6 | 41~45 | UC209 |
EPA6008 | S45C+染黑 | 60 | 9 | 6 | 46~50 | UC210 |
EPA6010 | S45C+染黑 | 60 | 11 | 6 | 46~50 | UC210 |
EPA6508 | S45C+染黑 | 65 | 9 | 6 | 46~50 | UC211 |
EPA6510 | S45C+染黑 | 65 | 11 | 6 | 46~50 | UC211 |
EPA2506S | SUS304 | 25 | 6.6 | 3 | 16~19 | UC203、UC204 |
EPA2806S | SUS304 | 28 | 6.6 | 3 | 16~19 | UC203、UC204 |
EPA3006S | SUS304 | 30 | 6.6 | 4 | 20~22 | UC205 |
EPA3206S | SUS304 | 32 | 6.6 | 4 | 20~22 | UC205 |
EPA3208S | SUS304 | 32 | 9 | 4 | 20~22 | UC205 |
EPA3508S | SUS304 | 35 | 9 | 5 | 23~25 | UC206 |
EPA3808S | SUS304 | 38 | 9 | 5 | 26~30 | UC206 |
EPA4008S | SUS304 | 40 | 9 | 5 | 26~30 | UC206 |
EPA4508S | SUS304 | 45 | 9 | 5 | 31~35 | UC207 |
EPA4510S | SUS304 | 45 | 11 | 5 | 31~35 | UC207 |
EPA5008S | SUS304 | 50 | 9 | 5 | 36~40 | UC208 |
EPA5010S | SUS304 | 50 | 11 | 5 | 36~40 | UC208 |
